Applikation: NOT-AUS-Kreise, Magnetschalter (Reed Kontakte, äquivalent), Optoelektronische Schutzeinrichtungen, Positionsschalter (mechanische Kontakte), Transponderschalter (OSSD Ausgänge)
Funktionen: Querschlussüberwachung, Anlauf-/Wiederanlaufsperre (RES), Schützkontrolle (EDM)
Wiederanlauf: automatisch, manuell
SIL: 3, IEC 61508
Performance Level (PL): e, EN ISO 13849-1
Kategorie: 4, EN ISO 13849-1
STOP Kategorie: 0, IEC/EN 60204-1
Kontakte (Schließer/Öffner): 3 Schließer / 1 Öffner
Anzahl Sicherheits-Schaltausgänge (OSSDs): 3 St.
Sicherheits-Schaltausgang 1: Relais, Schließer
Sicherheits-Schaltausgang 2: Relais, Schließer
Sicherheits-Schaltausgang 3: Relais, Schließer
Ansprechzeit: 10 ms
Anschluss: Schraubklemme
Abmessung: 22,5 mm x 99 mm x 114,1 mm
Umgebungstemperatur Betrieb: 0 ... 55 °C
Zulassungen: TÜV Süd, c UL US
| Technische Details |
|---|
| Ausführung |
Grundgerät |
| Tragschienenmontage möglich |
ja |
| Mit abnehmbaren Klemmen |
nein |
| Ausführung des elektrischen Anschlusses |
Klammeranschluss |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
24 V |
| Versorgungsspannung bei AC 60 Hz |
24 V |
| Geeignet zur Überwachung von NOT-AUS-Kreisen |
nein |
| Geeignet zur Überwachung von Ventilen |
nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen |
ja |
| Geeignet zur Überwachung von taktilen Sensoren |
nein |
| Geeignet zur Überwachung von Magnetschaltern |
nein |
| Geeignet zur Überwachung von Näherungsschaltern |
nein |
| Auswertung der Eingänge |
sonstige |
| Leistungsaufnahme |
3 W |
| Mit Starteingang |
ja |
| Mit Mutingfunktion |
nein |
| Mit Rückführkreis |
ja |
| Rückfallverzögerung |
0,01 s |
| Steuerspannungsart 1 |
AC |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet |
3 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter |
3 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet |
1 |
| Spannungsart der Betriebsspannung |
AC/DC |
| Betriebsspannung bei AC 50 Hz |
24 V |
| Betriebsspannung bei AC 60 Hz |
24 V |
| Bemessungsschaltstrom |
6 A |
| Sicherheitstyp nach IEC 61496-1 |
ohne |
| Stoppkategorie nach IEC 60204 |
0 |
| Performance Level nach EN ISO 13849-1 |
Level e |
| SIL nach IEC 61508 |
3 |
| Mit Zulassung für BG BIA |
nein |
| Mit Zulassung nach UL |
nein |
| Breite |
22,5 mm |
| Höhe |
99 mm |
| Tiefe |
114,1 mm |
| Mit TÜV-Zulassung |
ja |
Lieferumfang:

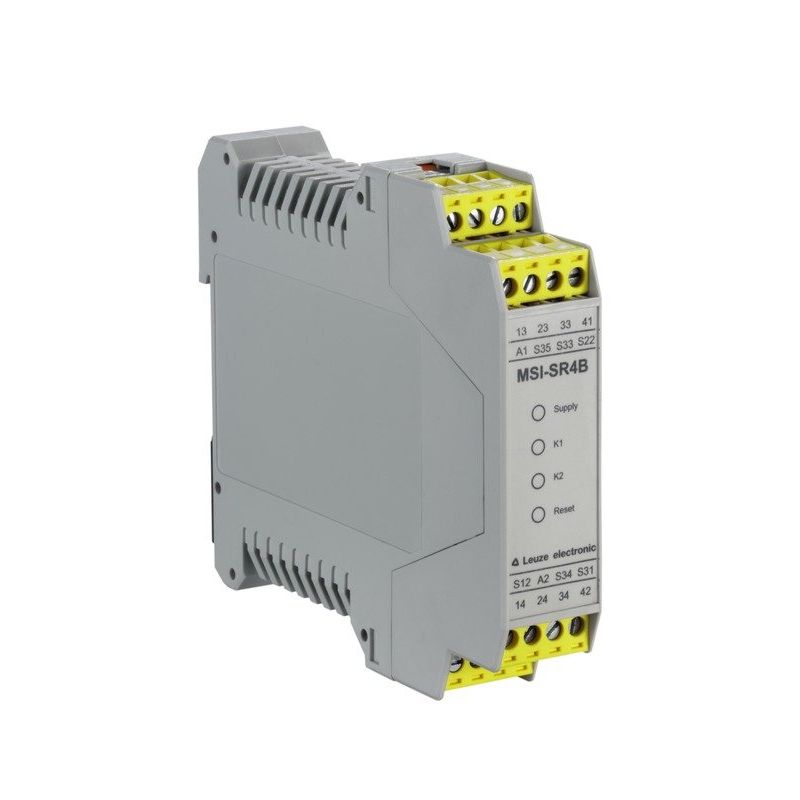

1 x Leuze - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Sicherheits-Schaltgerät MSI-SR4B-01
