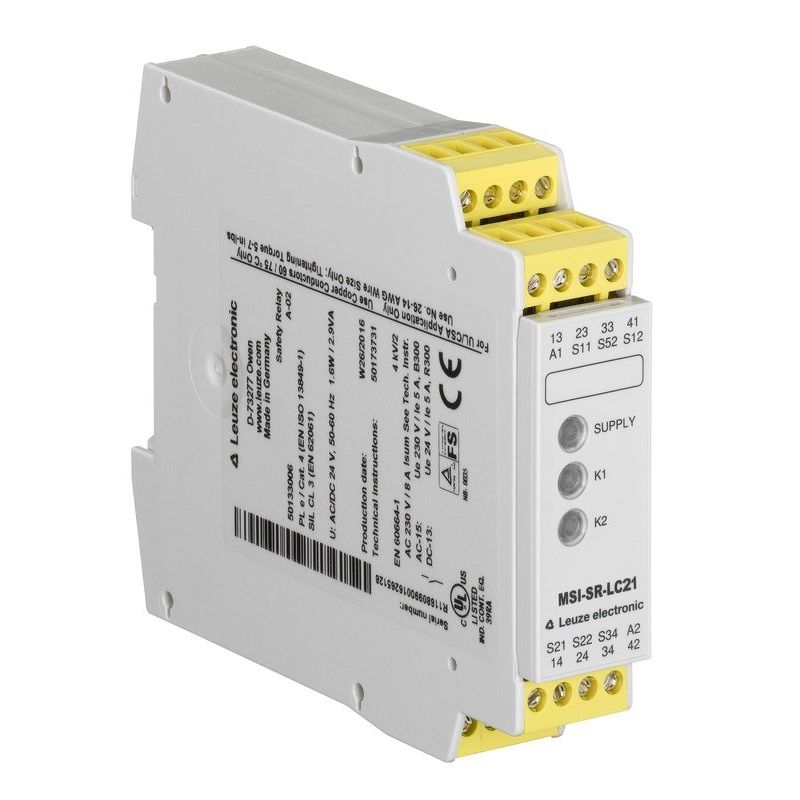

Leuze - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Sicherheits-Relais MSI-SR-LC21-03

Applikation: NOT-AUS-Kreise, Magnetschalter (Reed Kontakte, äquivalent), Optoelektronische Schutzeinrichtungen, Positionsschalter (mechanische Kontakte), Transponderschalter (OSSD Ausgänge)
Funktionen: Anlauf-/Wiederanlaufsperre (RES), Schützkontrolle (EDM)
Wiederanlauf: automatisch, manuell
SIL: 3, IEC 61508
Performance Level (PL): e, EN ISO 13849-1
Kategorie: 4, EN ISO 13849-1
Kontakte (Schließer/Öffner): 2 Schließer / 1 Öffner
Anschluss: Federkraftklemme
Abmessung: 22,5 mm x 106,5 mm x 114 mm
Umgebungstemperatur Betrieb: -25 ... 55 °C
Zulassungen: TÜV Rheinland, c UL US

Technische Details
Ausführung	Grundgerät
Tragschienenmontage möglich	ja
Ausführung des elektrischen Anschlusses	Federzuganschluss
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24 V
Versorgungsspannung bei AC 60 Hz	24 V
Geeignet zur Überwachung von Positionsschaltern	ja
Geeignet zur Überwachung von NOT-AUS-Kreisen	nein
Geeignet zur Überwachung von Ventilen	nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	ja
Geeignet zur Überwachung von taktilen Sensoren	nein
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	nein
Auswertung der Eingänge	zweikanalig
Leistungsaufnahme	2 W
Mit Starteingang	ja
Mit Mutingfunktion	nein
Mit Rückführkreis	ja
Steuerspannungsart 1	AC
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	2
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	1
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	24 V
Betriebsspannung bei AC 60 Hz	24 V
Bemessungsschaltstrom	6 A
Sicherheitstyp nach IEC 61496-1	ohne
Stoppkategorie nach IEC 60204	sonstige
Performance Level nach EN ISO 13849-1	Level e
SIL nach IEC 61508	3
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	nein
Breite	22,5 mm
Höhe	106,5 mm
Tiefe	114 mm

Lieferumfang:
1 x Leuze - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Sicherheits-Relais MSI-SR-LC21-03
