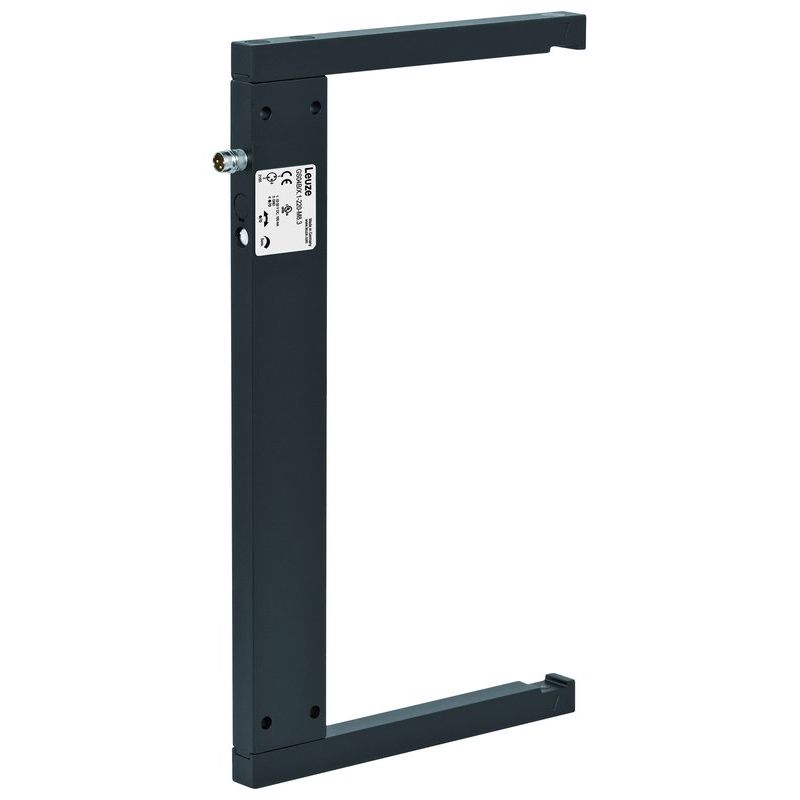

Leuze - Gabellichtschranke Gabel-Lichtschranke GS04B/N.1-220-M8.3

Physikalisches Prinzip: optisch
Lichtquelle: LED, rot
Versorgungsspannung: 10 ... 30 V, DC
Digitale Schaltausgänge: 1 St.
Schaltausgang: Transistor, NPN, hell/dunkel umschaltbar
Schaltfrequenz: 5.000 Hz
Anschluss: Rundstecker, M8, 3 -polig
Maulweite: 220 mm
Maultiefe: 110 mm
Abmessungen: 12 mm x 244 mm x 140 mm
Werkstoff Gehäuse: Metall, Zinkdruckguss

Technische Details
Gabeltiefe	110 mm
Gabelbreite	220 mm
Bemessungsschaltabstand	220 mm
Max. Schaltabstand	220 mm
Max. Ausgangsstrom	100 mA
Mit Zeitfunktion	nein
Mit Reflektor	nein
Analogausgang 0 V ... 10 V	nein
Analogausgang 0 mA ... 20 mA	nein
Analogausgang 4 mA ... 20 mA	nein
Analogausgang -10 V ... +10 V	nein
Mit sonstigem Analogausgang	nein
Einstellverfahren	manuelle Einstellung
Mit Kommunikationsschnittstelle Analog	nein
Mit Kommunikationsschnittstelle AS-Interface	nein
Mit Kommunikationsschnittstelle CANOpen	nein
Mit Kommunikationsschnittstelle DeviceNet	nein
Mit Kommunikationsschnittstelle Ethernet	nein
Mit Kommunikationsschnittstelle INTERBUS	nein
Mit Kommunikationsschnittstelle PROFIBUS	nein
Mit Kommunikationsschnittstelle RS-232	nein
Mit Kommunikationsschnittstelle RS-422	nein
Mit Kommunikationsschnittstelle RS-485	nein
Mit Kommunikationsschnittstelle SSD	nein
Mit Kommunikationsschnittstelle SSI	nein
Anzahl der Halbleiter-Ausgänge mit Meldefunktion	1
Ausführung des elektrischen Anschlusses	Steckverbinder M8
Ausführung des Schaltausgangs	NPN
Betriebsmittel-Schutzklasse	Schutzklasse 3
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Gehäusebauform	Quader
Breite des Sensors	12 mm
Höhe des Sensors	244 mm
Länge des Sensors	140 mm
Tastfunktion	hell-/dunkelschaltend
Werkstoff der optischen Fläche	Glas
Werkstoff des Gehäuses	Metall
Min. Reflektorabstand	220 mm
Reaktionszeit	0,1 ms
Reichweite des Schutzfeldes	0,22 m
Schaltfrequenz	5000 Hz
Spannungsart	DC
Mit Überwachungsfunktion nachgeschalteter Geräte	nein
Vorausfallmeldung	nein
Wellenlänge des Sensors	660 nm
Lichtart	Rotlicht unpolarisiert
Werkstoff des Kabelmantels	sonstige
Mit Wiederanlaufsperre	nein
Schutzart (IP)	IP67
Geeignet für Sicherheitsfunktionen	nein
Umgebungstemperatur	-25..60 °C
Bemessungssteuerspeisespannung Us bei DC	10..30 V

Lieferumfang:
1 x Leuze - Gabellichtschranke GS04B/N.1-220-M8.3
