Physikalisches Prinzip: optisch
Applikation: Erkennung von nicht transparenten Etiketten
Etikettenbreite, min.: 2 mm
Etikettenlücke, min.: 2 mm
Medium: nicht transparent
Lichtquelle: LED, infrarot
Versorgungsspannung: 10 ... 30 V, DC
Digitale Schaltausgänge: 2 St.
Schaltausgang 1: Transistor, Gegentakt, Schaltsignal in Etikettenlücke
Schaltausgang 2: Transistor, Gegentakt, Schaltsignal auf Etikett
Schaltfrequenz: 10.000 Hz
Anschluss: Rundstecker, M8, 4 -polig
Steckerabgang: horizontal (parallel zum Bandlauf)
Maulweite: 3 mm
Maultiefe: 61 mm
Abmessungen: 11 mm x 30 mm x 80 mm
Werkstoff Gehäuse: Metall, Zinkdruckguss chemisch vernickelt, Kunststoff
Bedienelemente: Teach-Knopf
| Technische Details |
|---|
| Gabeltiefe |
61 mm |
| Gabelbreite |
3 mm |
| Bemessungsschaltabstand |
3 mm |
| Max. Schaltabstand |
3 mm |
| Max. Ausgangsstrom |
100 mA |
| Mit Zeitfunktion |
nein |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
Teach-In |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
2 |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M8 |
| Ausführung des Schaltausgangs |
PNP/NPN |
| Ausführung der Schaltfunktion |
antivalent |
| Betriebsmittel-Schutzklasse |
Schutzklasse 3 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
11 mm |
| Höhe des Sensors |
30 mm |
| Länge des Sensors |
80 mm |
| Tastfunktion |
hell-/dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Metall |
| Min. Reflektorabstand |
3 mm |
| Reaktionszeit |
0,05 ms |
| Reichweite des Schutzfeldes |
0,003 m |
| Schaltfrequenz |
10000 Hz |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Vorausfallmeldung |
nein |
| Wellenlänge des Sensors |
940 nm |
| Lichtart |
Infrarotlicht |
| Werkstoff des Kabelmantels |
sonstige |
| Mit Wiederanlaufsperre |
nein |
| Schutzart (IP) |
IP67 |
| Geeignet für Sicherheitsfunktionen |
nein |
| Umgebungstemperatur |
-20..60 °C |
| Bemessungssteuerspeisespannung Us bei DC |
10..30 V |
Lieferumfang:

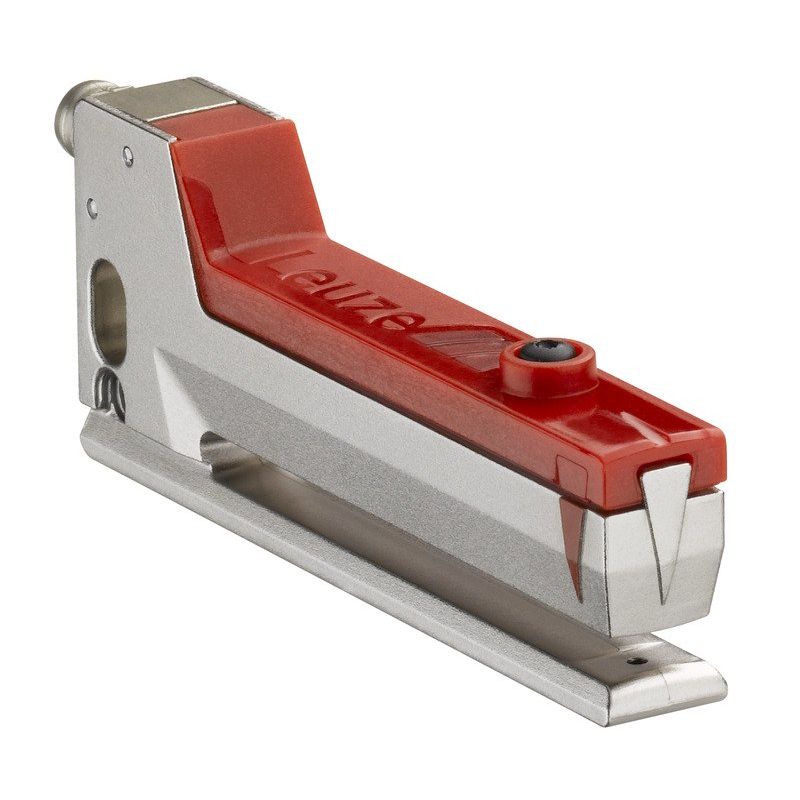

1 x Leuze - Gabellichtschranke Gabel-Lichtschranke GS 63B/66.3-S8
