Platzsparendes Design von 60 mm Breite und 130 mm Tiefe spart Raum im Schaltschrank im Leistungsbereich bis 15 kW. Innovative Interaktionsmöglichkeiten ermöglichen neue Bestzeiten bei der Inbetriebnahme. Breit aufgestellt ermöglicht die modulare Bauweise unterschiedliche Produktkonfigurationen, ganz so, wie es die Maschine erfordert.. i500 empfiehlt sich für Anwendungen im Bereich der Pumpen und Lüfter, der Förder-, Fahr-, Wickel-, Form-, Werkzeug- und Hubantriebe..

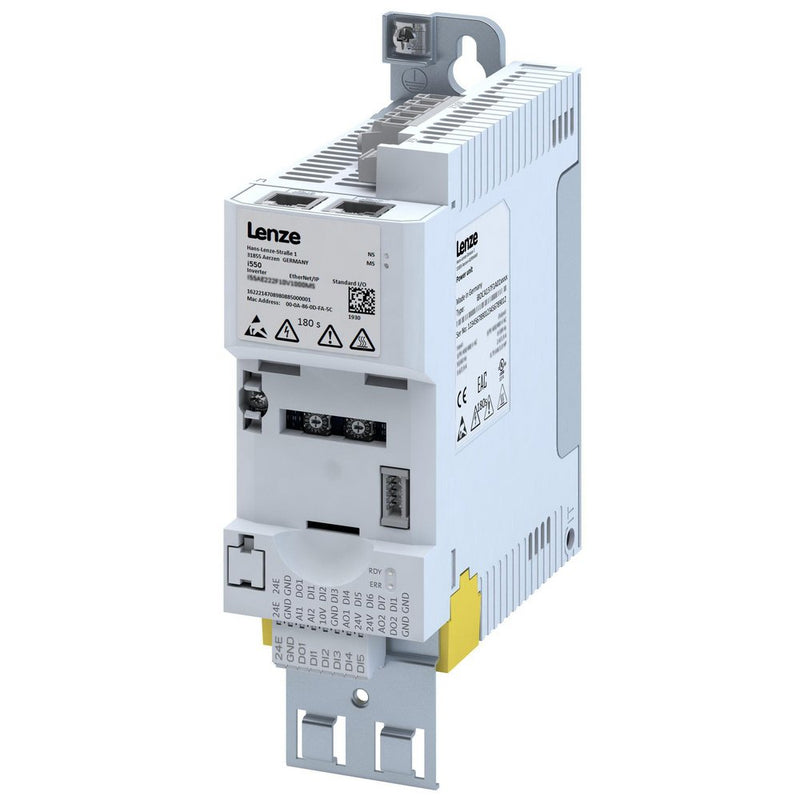

Weniger ist mehr.Die Frequenzumrichterreihe i550 überzeugt durch schlankes Design ab 60 x 130 mm passend für jeden Schaltschrank und skalierbare Funktionalität durch ihre modulare Bauweise. Nutzen Sie diesen zuverlässigen Antrieb für Förder-, Fahr- und Wickelantriebe, für Pumpen und Lüfter und viele andere Maschinenaufgaben. Innovative Interaktion über WLAN ermöglichen neue Bestzeiten bei der Inbetriebnahme und eine besonders komfortable Diagnose. Der Umrichter erfüllt bereits heute die zukünftig geltende Norm EN 50598-2.Leistungsdaten: 1 AC 230/240 V: 0.25 bis 2.2 kW / 1.7 bis 9.5 A. 3 AC 400/480 V: 0.37 bis 132 kW / 1.0 bis 254 A.
Einfache Steuerung von Drehstromasynchronmotoren dank der Motorregelungsverfahren U/f-Kennliniensteuerung oder Vektorregelung. Für Steuerungsfunktionen sind 5 Digitaleingänge und 1 Digitalausgang sowie 2 Analogeingänge und 1 Analogausgang vorhanden. Zur Ansteuerung z.B. einer Haltebremse ist ein integriertes Relais vorhanden. Im Industrienetz direkt an einem 3-phasiger Netzanschluss 230/240 V betreibbar.. Zertifizierte Sicherheitstechnik mit der Funktion sicher abgeschaltetes Moment (STO) integriert. Für die Einbindung intelligenter Sensorik der Anlage/Maschine ist in dem Frequenzumrichter eine IO-Link-Schnittstelle vorhanden. .
| Technische Details |
|---|
| Eingangsphasenzahl |
sonstige |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
599 Hz |
| Nennausgangsstrom I2N |
1,7 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
0,33 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
0,25 kW |
| Relative symmetrische Netzfrequenztoleranz |
10 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der analogen Eingänge |
2 |
| Anzahl der digitalen Ausgänge |
1 |
| Anzahl der digitalen Eingänge |
5 |
| Mit Bedienelement |
nein |
| Einsatz im Industriebereich zulässig |
nein |
| Einsatz im Wohn- und Gewerbebereich zulässig |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
ja |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
nein |
| Bremschopper integriert |
ja |
| 4-Quadrantenbetrieb möglich |
nein |
| Art des Umrichters |
U-Umrichter |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
1 |
| Höhe |
0,21 mm |
| Breite |
0,13 mm |
| Tiefe |
0,06 mm |
