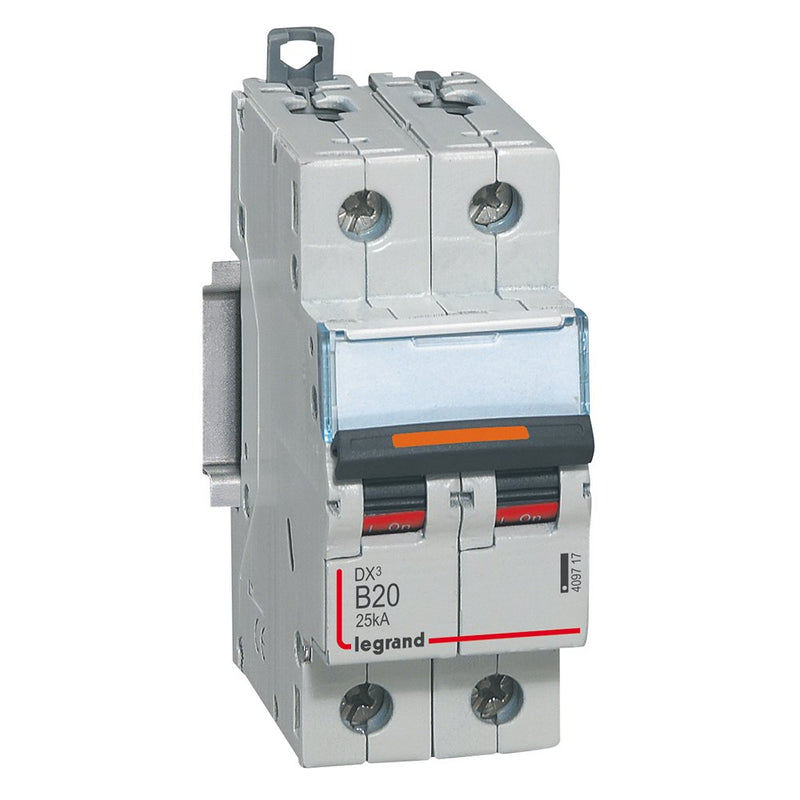

Legrand - Leitungsschutzschalter Legrand 409717 B-Charakt., 20A

Legrand Leitungsschutzschalter DX3 nach EN 60947-2, 2-polig, B-Charakteristik, Bemessungsstrom In 20 A, Bemessungsschaltvermögen 25 kA nach EN 60947-2, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Befestigung auf Hutprofilschiene EN 60715 durch zwei rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit B-Charakteristik sind vornehmlich für den Leitungsschutz in Licht- und Steckdosen-Stromkreisen bestimmt.

Technische Details
Einbautiefe	44 mm
Auslösecharakteristik	B
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	2
Bemessungsstrom	20 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	25 kA
Frequenz	50..60 Hz
Unterputzmontage	ja
Mitschaltender Neutralleiter	nein
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	2
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1,5..35 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Legrand - Leitungsschutzschalter Leitungsschutzschalter Legrand 409717 B-Charakt., 20A
