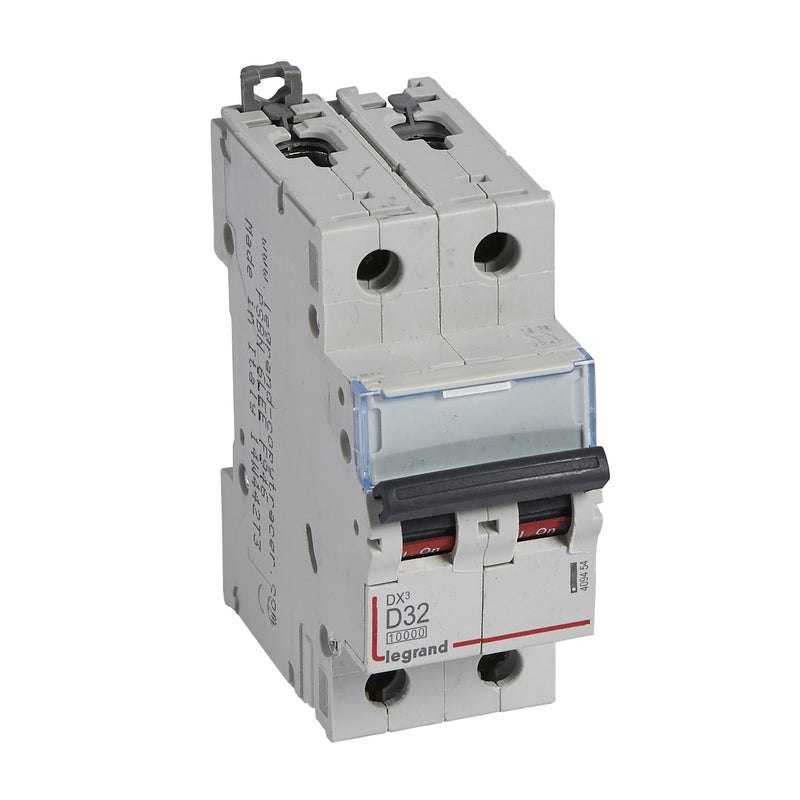

Legrand - Leitungsschutzschalter Legrand 409454 D-Charakt., 32A

Legrand Leitungsschutzschalter DX3 nach EN 60947-2, 2-polig, D-Charakteristik, Bemessungsstrom In 32 A, Bemessungsschaltvermögen 10 kA nach EN 60898-1, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Befestigung auf Hutprofilschiene EN 60715 durch zwei rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit D-Charakteristik sind für den Leitungsschutz in Kraftstromkreisen mit sehr hohen Einschaltströmen vorzusehen (z.B. Schweißtrafos).

Technische Details
Einbautiefe	44 mm
Auslösecharakteristik	D
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	2
Bemessungsstrom	32 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	16 kA
Spannungsart	AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	32 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	16 kA
Frequenz	50..60 Hz
Unterputzmontage	ja
Mitschaltender Neutralleiter	nein
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	2
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1,5..35 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Legrand - Leitungsschutzschalter Leitungsschutzschalter Legrand 409454 D-Charakt., 32A
