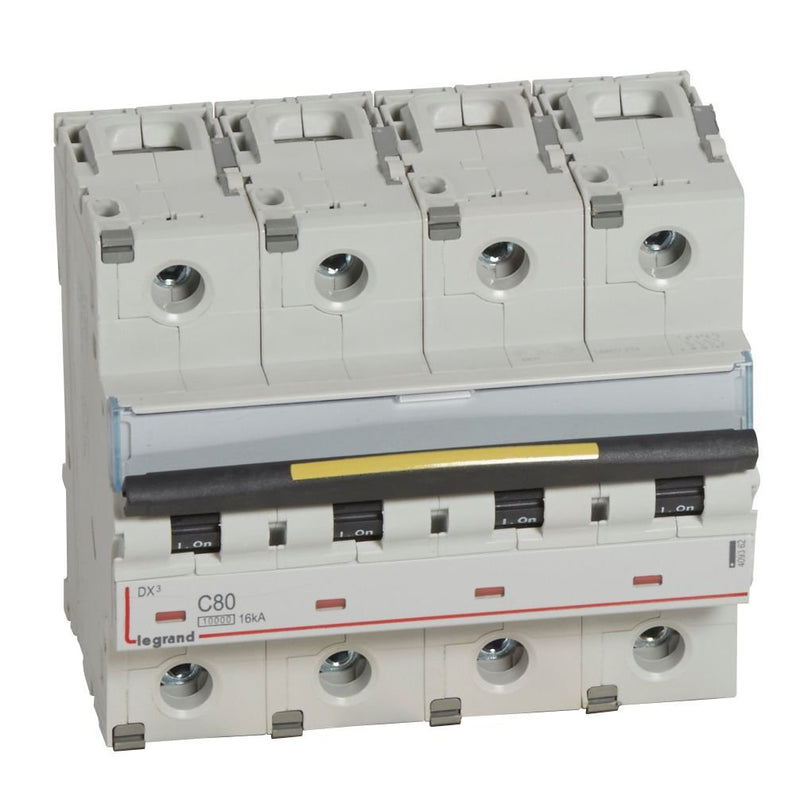

Legrand - Leitungsschutzschalter Legrand 409362 C-Charakt., 80A

Legrand Leitungsschutzschalter DX3 nach EN 60947-2, 4-polig, C-Charakteristik, Bemessungsstrom In 80 A, Bemessungsschaltvermögen 10 kA nach EN 60898-1/ 16 kA nach EN 60947-2, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.

Technische Details
Einbautiefe	47 mm
Auslösecharakteristik	C
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	4
Bemessungsstrom	80 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	32 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	16 kA
Frequenz	50..60 Hz
Unterputzmontage	ja
Mitschaltender Neutralleiter	ja
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	6
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	6..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6..70 mm²
Explosionsgeschützt	nein

Lieferumfang:
1 x Legrand - Leitungsschutzschalter Leitungsschutzschalter Legrand 409362 C-Charakt., 80A
