Legrand Fehlerstromschutzschalter DX3-ID, Typ B, allstromsensitiv, für Wechsel-, pulsierende und glatte Gleichfehlerströme, nach VDE 0664-10, VDE 0664-11, VDE 0664-40, EN 61008-1, EN 61008-2-1, EN 62423, Erfassung von Fehlerströmen im Frequenzbereich 0 Hz bis 1kHz, kurzzeitverzögert, mit hoher Auslöseschwelle für erhöhte Betriebssicherheit (vermindert Fehlauslösungen), 2-polig, Bemessungsstrom In 63 A, Bemessungsfehlerstrom Idn 30 mA, Bemessungsspannung Un 230 VAC, Bemessungsfrequenz 50 Hz, Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung, Stoßstromfest bis 3000 A, 4-modulig, Befestigung auf Hutprofilschiene EN 60715 durch Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Neutralleiter-Anschluss links. Einsatz und Verwendung von allstromsensitive Fehlerstromschutzschaltern für gewerbliche und industrielle Installationen mit TT, TN-S und TN-C-S Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie zum Beispiel Anlagen mit Frequenzumrichtern. Anwendungsbereiche sind: Photovoltaik-Anlagen/ Pumpen-, Klima- und Lüftungsanlagen/ Rolltreppen und Fahrstuhlanlagen/ Medizinische Geräte/ Schweißanlagen/ USV-Anlagen/ Unterrichtsräume mit Experimentiereinrichtungen/ Baustellen mit Baustromverteiler zum Anschluss von z.B. Kränen/ Fahrgeschäfte von Schaustellern.
| Technische Details |
|---|
| Polzahl |
2 |
| Bemessungsspannung |
230 V |
| Bemessungsstrom |
63 A |
| Bemessungsfehlerstrom |
0,03 A |
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4000 kV |
| Montageart |
DIN-Schiene |
| Fehlerstrom-Typ |
B |
| Selektiver-Typ |
nein |
| Kurzzeitverzögerter Typ |
ja |
| Kurzschlussfestigkeit (Icw) |
10 kA |
| Stoßstromfestigkeit |
3 kA |
| Spannungsart |
AC |
| Mit Verriegelungsvorrichtung |
ja |
| Frequenz |
50 Hz |
| Zusatzeinrichtungen möglich |
ja |
| Schutzart (IP) |
IP20 |
| Breite in Teilungseinheiten |
4 |
| Einbautiefe |
44 mm |
| Umgebungstemperatur während des Betriebs |
-25..60 °C |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,75..35 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,75..50 mm² |
| RAL-Nummer (ähnlich) |
7035 |
| Explosionsgeschützt |
nein |
Lieferumfang:

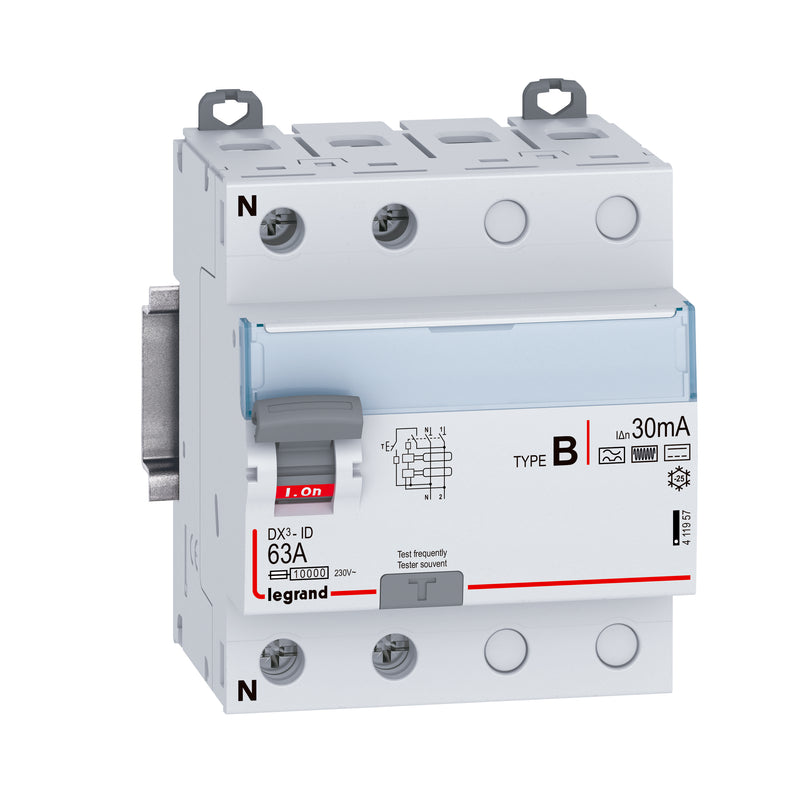

1 x Legrand - Fehlerstrom-Schutzschalter Fehlerstromschutzschaler Legrand 411957 63A, 2-polig, 30mA
