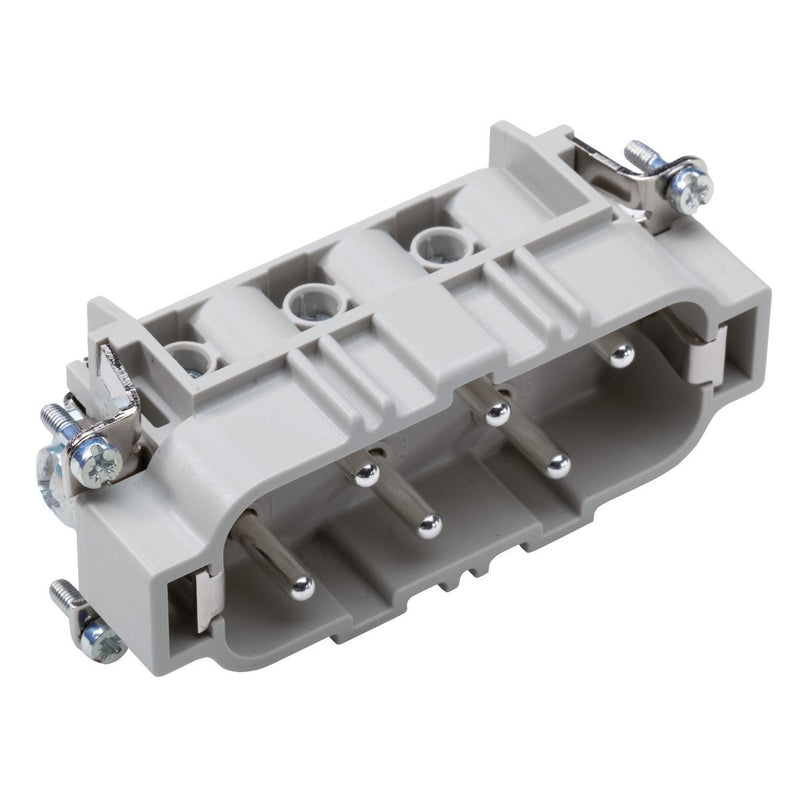

Lapp Zubehör - Kontakteinsatz für Rechtecksteckverbinder EPIC-H-BS-6-SS-DR H-BS 6 SS DR

Einsatz mit Schraubanschluss Einsatz mit Schraubanschluss Stift
Anzahl der Kontakte: 6+PE
Baugröße: 16B
500 V AC rms / DC nach IEC
35 A nach IEC
Für Querschnitt (min./max.): 0.5mm² - 6mm²
Kontakte inklusive
Polycarbonat

Technische Details
Anzahl der Leistungskontakte	6
Kontakteinsatz ohne Kontakte	nein
Kontaktausführung	Stift
Polzahl	6
Durchmesser des Steckkontaktes	3,5 mm
Werkstoff des Steckverbindereinsatzes	Thermoplast
Bemessungsstrom In	35 A
Umgebungstemperatur	-40..125 °C
Betriebstemperatur	-40..100 °C
Bemessungsspannung	500 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit Drahtschutz	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Werkstoff der Kontaktbeschichtung	Silber
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	Messing
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	ja
Min. Anzahl der Steckzyklen	100
Breite	34 mm
Höhe	31,5 mm
Tiefe	84,5 mm

Lieferumfang:
1 x Lapp Zubehör - Kontakteinsatz für Rechtecksteckverbinder EPIC-H-BS-6-SS-DR H-BS 6 SS DR
