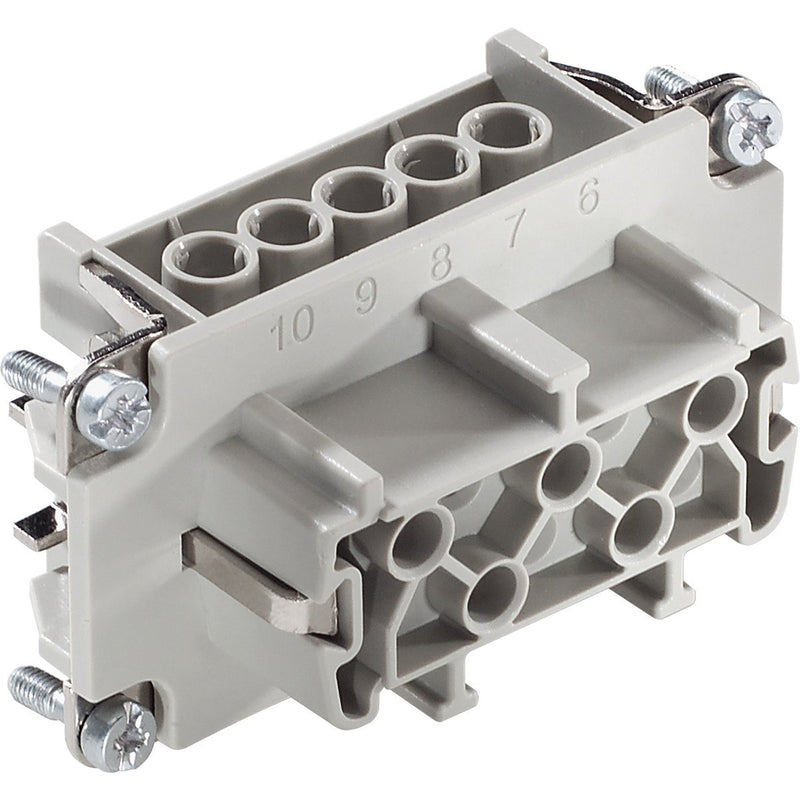

Lapp Zubehör - Kontakteinsatz für Rechtecksteckverbinder EPIC-H-BE-10-BS-DR H-BE 10 BS DR

Einsatz mit Schraubanschluss Einsatz mit Schraubanschluss Buchse
Anzahl der Kontakte: 10+PE
Baugröße: 10B
500 V AC rms / DC nach IEC
16 A nach UL/CSA
Für Querschnitt (min./max.): 0.5mm² - 2.5mm²
Kontakte inklusive
Polycarbonat

Technische Details
Anzahl der Leistungskontakte	10
Kontakteinsatz ohne Kontakte	nein
Kontaktausführung	Buchse
Polzahl	10
Durchmesser des Steckkontaktes	2,5 mm
Werkstoff des Steckverbindereinsatzes	Thermoplast
Bemessungsstrom In	16 A
Umgebungstemperatur	-40..125 °C
Betriebstemperatur	-40..100 °C
Bemessungsspannung	500 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit Drahtschutz	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..2,5 mm²
Werkstoff der Kontaktbeschichtung	Silber
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	Messing
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	ja
Min. Anzahl der Steckzyklen	500
Breite	34 mm
Höhe	31 mm
Tiefe	64 mm

Lieferumfang:
1 x Lapp Zubehör - Kontakteinsatz für Rechtecksteckverbinder EPIC-H-BE-10-BS-DR H-BE 10 BS DR
