Der oben genannte Preis bezieht sich auf 1 Meter Ware. Bitte beachten Sie, dass für jede Kabel-Bestellung eine einmalige Bearbeitungs- und Konfektionsgebühr von 14,90 € berechnet wird.
Verbindungsleitung zwischen Servoregler und Encoder / Resolver, Verbindungsleitung zwischen Servoregler und Motor, Anlagenbau, Fließ- und Montagebänder, Fertigungsstraßen, in Maschinen aller Art, Motorleitungen kapazitätsarm, Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten, Aufbau nach LENZE® Standard: Ausführungen für feste Verlegung: PVC Aussenmantel, PP Aderisolation, Ausführungen für hochflexiblen Einsatz: PUR-Mantel, TPE-Aderisolation, Weitere Details: siehe Datenblatt, Signalleitungen: grün (RAL 6018), Servoleitungen: orange (RAL 2003), Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten, Resolver- und Encoder- Leitung: UL AWM Style 2464 für Ausführungen für feste Verlegung, UL AWM Style 21165 für hochflexiblen Einsatz, CSA AWM I/II A/B, Motorleitung: UL AWM Style 2570 für Ausführung für feste Verlegung, UL AWM Style 20940 für hochflexiblen Einsatz, CSA AWM I/II A/B, UL File No. E63634
Technische Details
Leiternennquerschnitt
2,5 mm²
Leiter-Klasse
Kl.5
Ader-Zahl
6
Schirm über Verseilelement
Geflecht
Verseilelement
Paare
Schirm über Verseilung
Geflecht
Werkstoff der Aderisolation
Polyolefine
Ader-Kennzeichnung
Farbe
Mit Schutzleiter
ja
Mantelmaterial
Polyvinylchlorid (PVC)
Mantel-Farbe
orange
Raucharm nach IEC 61034-2
nein
Ölbeständig nach EN 60811-404
ja
Kältebeständig nach EN 60811-504+505+506
nein
Außendurchmesser ca.
12,3 mm
Zul. Kabelaußentemperatur bei Montage/Handling
-5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40..80 °C
Nennspannung U
1000 V

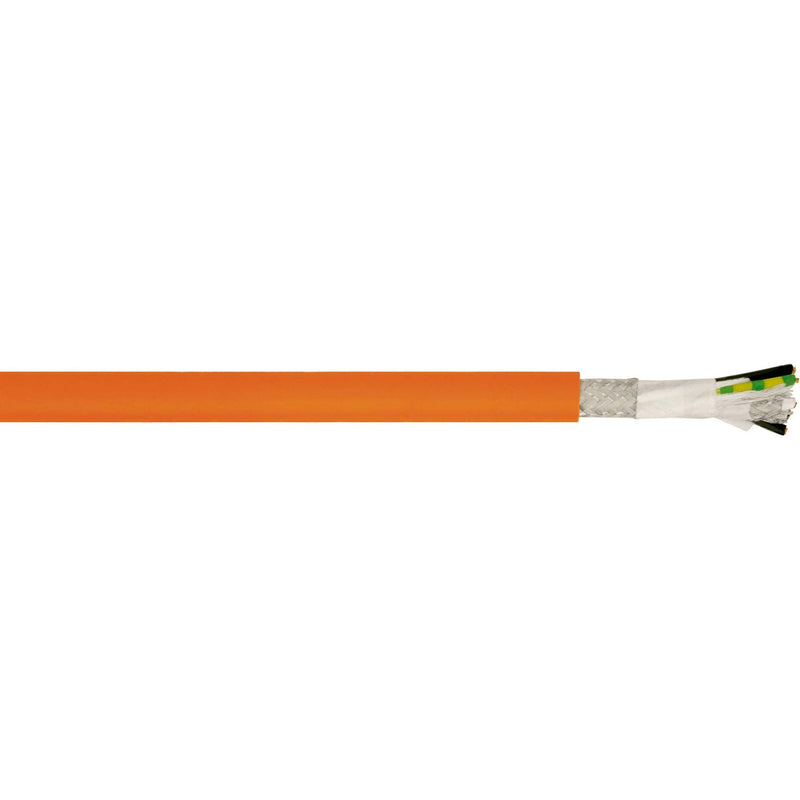

Lieferumfang: 1 x Lapp Kabel&Leitung - Energiekabel < 1 kV, für ortsveränderlichen Einsatz SERVO-Ltg. LK LZM 7072502 4G2,5+ (2X0,5)static
