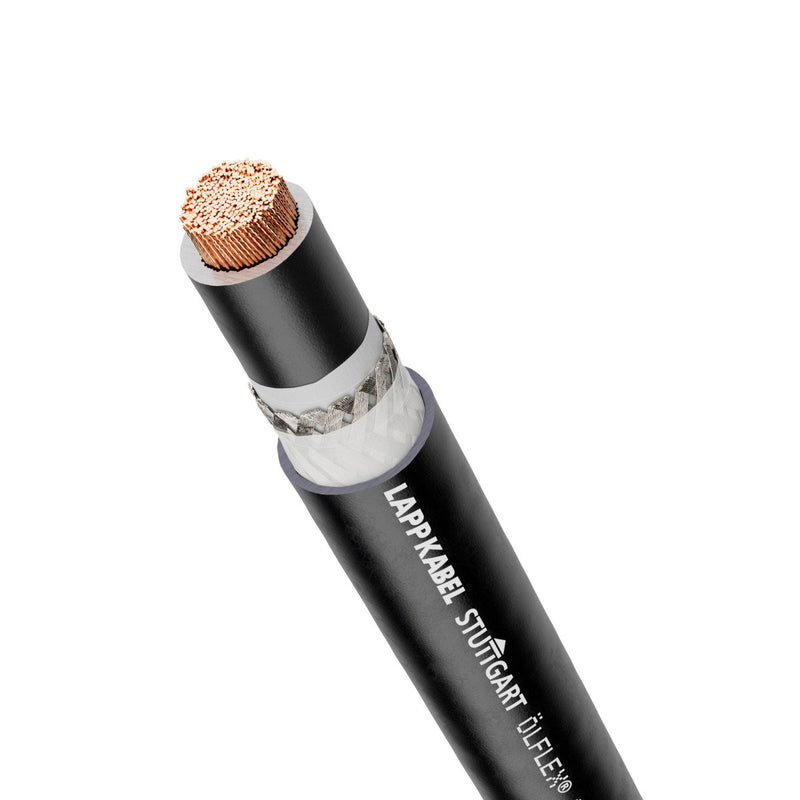

Einaderleitung ÖLFLEX® CHAIN 809 SC CY 1X300 500 M
Einaderleitung
1X300
Basic-Line
U
0/U: 0,6/1 kV
PVC
Geschirmt
UL recognized
Schleppkette
Anwendungsgebiete: Speziell ausgelegt für Energiestromkreise frequenzumrichterbetriebener Servomotoren
Einsetzbar in trockenen, feuchten und nassen Umgebungen
Speziell für Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist
Für leichte bis mittlere mechanische Beanspruchung geeignet
Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet
Auch zur festen Verdrahtung im Schaltschrank bzw in Anwendungen geeignet, wo durch limitierte Platzverhältnisse und Mindestbiegeradien der Einsatz mehradriger Leitungen schwierig ist
Leitungsaufbau erlaubt flexiblen, moderat dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette
Nutzen: Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad
Betriebsspannung von 1000 V nach UL für Nordamerika zulässig
Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik
Langlebiger Schleppketteneinsatz bei moderaten Verfahrwegen oder Beschleunigungen (LAPP-Performanceklasse "
Basic Line"
)
UL-/CSA-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum
| Technische Details |
|---|
| Leiternennquerschnitt |
300 mm² |
| Leiternennquerschnitt (AWG) |
500 kcmil |
| Ader-Zahl |
1 |
| Werkstoff der Aderisolation |
Polyvinylchlorid (PVC) |
| Spezifizierung Aderisolation |
sonstige |
| Ader-Kennzeichnung |
Farbe |
| Mit Schutzleiter |
nein |
| Tragorgan |
ohne |
| Torsionsschutz |
nein |
| Mantelmaterial |
Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial |
sonstige |
| Mantel-Farbe |
schwarz |
| Kabelgeometrie |
rund |
| Ölbeständig nach EN 60811-404 |
nein |
| Außendurchmesser ca. |
33,5 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
335 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
335 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
134 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling |
0..70 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-40..70 °C |
| Nennspannung U0 |
0,6 kV |
| Nennspannung U |
1 kV |
Lieferumfang:
500 x Meter ÖLFLEX® CHAIN 809 SC CY 1X300
