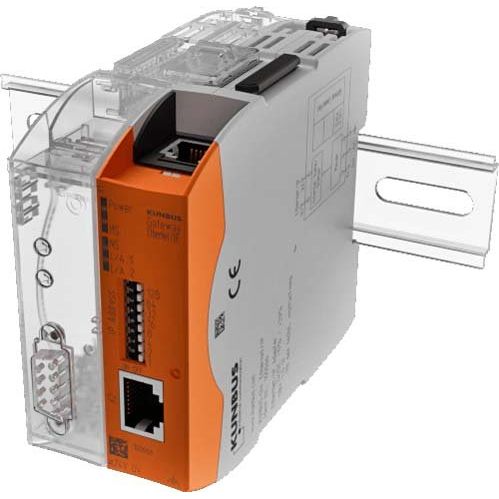

Mit Hilfe der RevPi Gates kann das RevPi System an verschiedene industrielle Netzwerke angebunden werden. Diese Gateways werden genau wie die anderen Erweiterungsmodule über den obenliegenden Systemstecker mit dem Basismodul verbunden. Pro Basismodul können bis zu zwei Gateways angebunden werden. Der zyklische Datenautausch zwischen Gateway und dem zentralen Prozessabbild des RevPi Core 3 bzw. RevPi Connect geschieht alle 5 ms, unabhängig vom Bus-Protokoll und der Systemkonfiguration. Aufgrund der erforderlichen Rechenleistung empfehlen wir den Einsatz der Gateways ausschließlich in Verbindung mit dem Quad-Core ausgestatteten RevPi Core 3 bzw. RevPi Connect. Maße: 22,5x101,4x115 mm
| Technische Details |
|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet |
1 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Redundanzfähigkeit |
nein |
| Art der Datenübertragung |
seriell |
| Übertragungsrate |
1000000 kBit/s |
| Mit Potentialtrennung |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Breite |
22,5 mm |
| Höhe |
96 mm |
| Tiefe |
110,5 mm |
