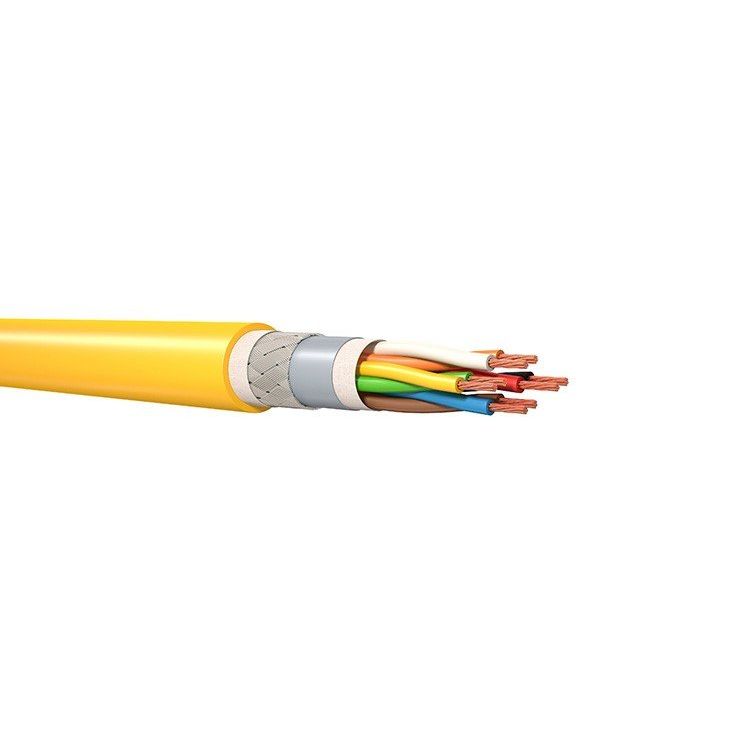

Symmetrisches Datenkabelkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus fein drahtigen Litzen. Das Schirmgeflecht aus verzinntem Kupfer gewährleistet beste elektrische Eigenschaften.Anschluss- und Patchkabel für den Einsatz in strukturierte Gebäudeverkabelungen
nach ISO/IEC 11801 und EN 50173 (3. Ausgabe) sowie nach ISO/IEC 24702 und
EN 50173-3. Bestens geeignet für alle Anwendungen der Klasse D bis 1 GbE nach
IEEE 802.3 ab, VoIP, 4PPoE. Vorfertigung mit TPE Hytrel Mantel zur Verwendung
hybriden Kabelkonstruktionen, Schleppkettentauglich (typ. 1 Mio. Zyklen).
| Technische Details |
|---|
| Kabeltyp |
S/UTP |
| Duplex |
nein |
| Leiter-Material |
Kupfer |
| Leiter-Oberfläche |
blank |
| Leiterdurchmesser |
0,51 mm |
| Leiternennquerschnitt |
0,15 mm² |
| AWG-Größe |
26 |
| Leiter-Klasse |
Kl.5 |
| Ader-Zahl |
8 |
| Anzahl der Verseilelemente |
4 |
| Verseilelement |
Paare |
| Werkstoff der Aderisolation |
Fluorethylenpropylen (FEP) |
| Spezifizierung Aderisolation |
sonstige |
| Aderkennzeichnung nach HD 308 S2 |
nein |
| Ader-Kennzeichnung |
Farbe |
| Schirm über Verseilelement |
ohne |
| Verseilung |
Bündel |
| Schirm über Verseilung |
Geflecht |
| Kabel längswasserdicht |
nein |
| Kabel querwasserdicht |
nein |
| Geeignet zur Verlegung im Erdreich |
nein |
| Zulässige Art der Installation im Erdreich |
sonstige |
| Schutzmantel |
Polyurethan (PUR) |
| Mantelmaterial |
Polyurethan (PUR) |
| Spezifizierung Mantelmaterial |
sonstige |
| Mantel-Farbe |
gelb |
| Anzahl der Mantelschichten |
1 |
| Bewehrung/Armierung |
ohne |
| Material Bewehrung |
sonstige |
| Kabelgeometrie |
rund |
| Flammwidrig nach IEC 60332-1-2 |
nein |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
nein |
| Raucharm nach IEC 61034-2 |
nein |
| Halogenfrei nach EN IEC 60754-1 |
nein |
| Halogenfrei nach IEC 60754-2 |
nein |
| Halogenfrei nach EN IEC 60754-3 |
nein |
| Brandverhaltensklasse nach EN 13501-6 |
ohne |
| Rauchentwicklungsklasse nach EN 13501-6 |
ohne |
| Abtropfverhaltensklasse nach EN 13501-6 |
ohne |
| Säureentwicklungsklasse nach EN 13501-6 |
ohne |
| Funktionserhalt nach IEC 60331-23 |
nein |
| Ölbeständig nach EN 60811-404 |
ja |
| Außendurchmesser ca. |
6,7 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
53,6 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
53,6 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
33,5 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling |
0..50 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-40..85 °C |
| Kategorie |
5E |
| NVP-Wert |
68 % |
| UV-beständig |
nein |
| Zertifiziert für Schiffsanwendungen |
nein |
| Trennungsklasse nach EN 50174-2 |
C |
| Geeignet als Telefonkabel |
ja |
| Geeignet als Computer-Datenkabel |
ja |
| Geeignet als Signalkabel |
ja |
| Geeignet als Sicherheitsalarmkabel |
nein |
| Beidraht |
nein |
| Mit Reißleine |
nein |
| Leitungs-Breite ca. |
6,7 mm |
| Leitungs-Höhe ca. |
6,7 mm |
| Gewicht |
60,5506 kg/km |
| Wellenwiderstand |
100 Ohm |
| Max. Zugfestigkeit während der Verlegung |
60 kN |
| Nennspannung U |
125 V |
| Mit Nagetierschutz |
nein |
