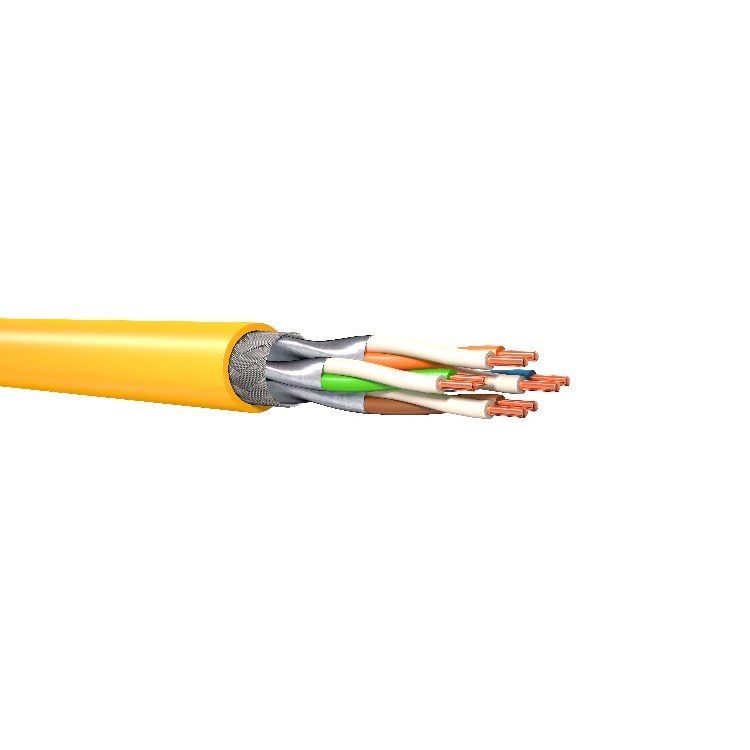

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis F
Multimedia (Video, Daten, Sprache),10-25 GbE nach IEEE 802.3 an/bq, Cable sharing, VoIP, 4PPoE.
| Technische Details |
|---|
| Kabeltyp |
S/FTP |
| Duplex |
nein |
| Leiter-Material |
Kupfer |
| Leiter-Oberfläche |
blank |
| Leiterdurchmesser |
0,643 mm |
| Leiternennquerschnitt |
0,324 mm² |
| AWG-Größe |
22 |
| Leiter-Klasse |
Kl.1 |
| Ader-Zahl |
8 |
| Anzahl der Verseilelemente |
4 |
| Verseilelement |
Paare |
| Werkstoff der Aderisolation |
Polyolefine |
| Spezifizierung Aderisolation |
Polyethylen (PE) |
| Aderkennzeichnung nach HD 308 S2 |
nein |
| Ader-Kennzeichnung |
Farbe |
| Schirm über Verseilelement |
Folie |
| Verseilung |
Bündel |
| Schirm über Verseilung |
Geflecht |
| Kabel längswasserdicht |
nein |
| Kabel querwasserdicht |
nein |
| Geeignet zur Verlegung im Erdreich |
nein |
| Zulässige Art der Installation im Erdreich |
sonstige |
| Schutzmantel |
ohne |
| Mantelmaterial |
Polyolefine |
| Spezifizierung Mantelmaterial |
sonstige |
| Mantel-Farbe |
gelb |
| Anzahl der Mantelschichten |
1 |
| Bewehrung/Armierung |
ohne |
| Material Bewehrung |
sonstige |
| Kabelgeometrie |
rund |
| Flammwidrig nach IEC 60332-1-2 |
nein |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
nein |
| Raucharm nach IEC 61034-2 |
ja |
| Halogenfrei nach EN IEC 60754-1 |
ja |
| Halogenfrei nach IEC 60754-2 |
nein |
| Halogenfrei nach EN IEC 60754-3 |
nein |
| Brandverhaltensklasse nach EN 13501-6 |
Dca |
| Rauchentwicklungsklasse nach EN 13501-6 |
s1a |
| Abtropfverhaltensklasse nach EN 13501-6 |
d1 |
| Säureentwicklungsklasse nach EN 13501-6 |
a1 |
| Funktionserhalt nach IEC 60331-23 |
nein |
| Ölbeständig nach EN 60811-404 |
nein |
| Außendurchmesser ca. |
8,11 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
64,88 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
64,88 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
32,44 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling |
0..50 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-20..60 °C |
| Kategorie |
7A (IEC) |
| NVP-Wert |
77 % |
| UV-beständig |
nein |
| Zertifiziert für Schiffsanwendungen |
nein |
| Trennungsklasse nach EN 50174-2 |
D |
| Geeignet als Telefonkabel |
ja |
| Geeignet als Computer-Datenkabel |
ja |
| Geeignet als Signalkabel |
ja |
| Geeignet als Sicherheitsalarmkabel |
nein |
| Beidraht |
nein |
| Mit Reißleine |
nein |
| Leitungs-Breite ca. |
8,11 mm |
| Leitungs-Höhe ca. |
8,11 mm |
| Gewicht |
69,15 kg/km |
| Wellenwiderstand |
100 Ohm |
| Max. Zugfestigkeit während der Verlegung |
130 kN |
| Nennspannung U |
125 V |
| Mit Nagetierschutz |
nein |
