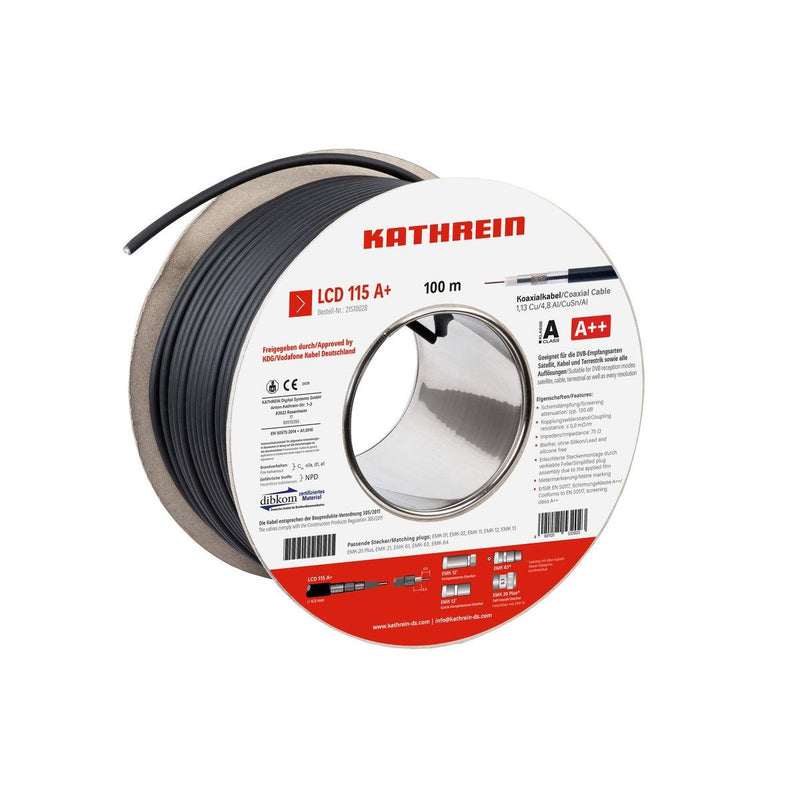

Koaxialkabel, BauPVO EN 50575, Cca s1a d1 a1, 100 m Einwegspule, 6,9 mm, schwarz, halogenf. flammwid., Schirmungsklasse A Plus Plus, UV-bestaendig, Schirmungsmass typ. 130 dB, Aufbau typ. 1,13 Cu 4,8 Al CuSn Al, Folie verklebt, Metermarkierung, KDG Vodafone-Freigabe
| Technische Details |
|---|
| Gepaartes Koaxialkabel |
nein |
| 2-Ader-Koaxialkabel (Twinax) |
nein |
| Innenleiter-Durchmesser |
1,1 mm |
| Innenleiter-Material |
Kupfer |
| Innenleiter-Oberfläche |
blank |
| Innenleiter-Klasse |
Kl.1 |
| Außenleiter-Durchmesser |
6,9 mm |
| Außenleiter-Material |
Kupfer |
| Außenleiter-Oberfläche |
blank |
| Außenleiter-Form |
sonstige |
| Dielektrikum |
PE/Luft |
| Anzahl der Schirmlagen |
3 |
| Bewehrung/Armierung |
ohne |
| Material Bewehrung |
sonstige |
| Mit Nagetierschutz |
nein |
| Mantelmaterial |
sonstige |
| Spezifizierung Mantelmaterial |
Polyethylen (PE) |
| Mantel-Farbe |
schwarz |
| Anzahl der Mantelschichten |
1 |
| Flammwidrig nach IEC 60332-1-2 |
nein |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
ja |
| Raucharm nach IEC 61034-2 |
nein |
| Halogenfrei nach EN IEC 60754-1 |
nein |
| Halogenfrei nach IEC 60754-2 |
nein |
| Halogenfrei nach EN IEC 60754-3 |
nein |
| Brandverhaltensklasse nach EN 13501-6 |
Dca |
| Rauchentwicklungsklasse nach EN 13501-6 |
s1 |
| Abtropfverhaltensklasse nach EN 13501-6 |
d1 |
| Säureentwicklungsklasse nach EN 13501-6 |
a1 |
| Funktionserhalt nach IEC 60331-23 |
nein |
| UV-beständig |
ja |
| Wellenwiderstand |
75 Ohm |
| Außendurchmesser ca. |
6,9 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
350 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
350 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
300 mm |
| Max. Zugfestigkeit während der Verlegung |
0,15 kN |
| Geeignet zur Verlegung im Erdreich |
ja |
| Zulässige Art der Installation im Erdreich |
freiliegend und Installationsrohr für Erdverlegung |
| Zul. Kabelaußentemperatur bei Montage/Handling |
-5..40 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-25..70 °C |
| Gewicht |
51 kg/km |
