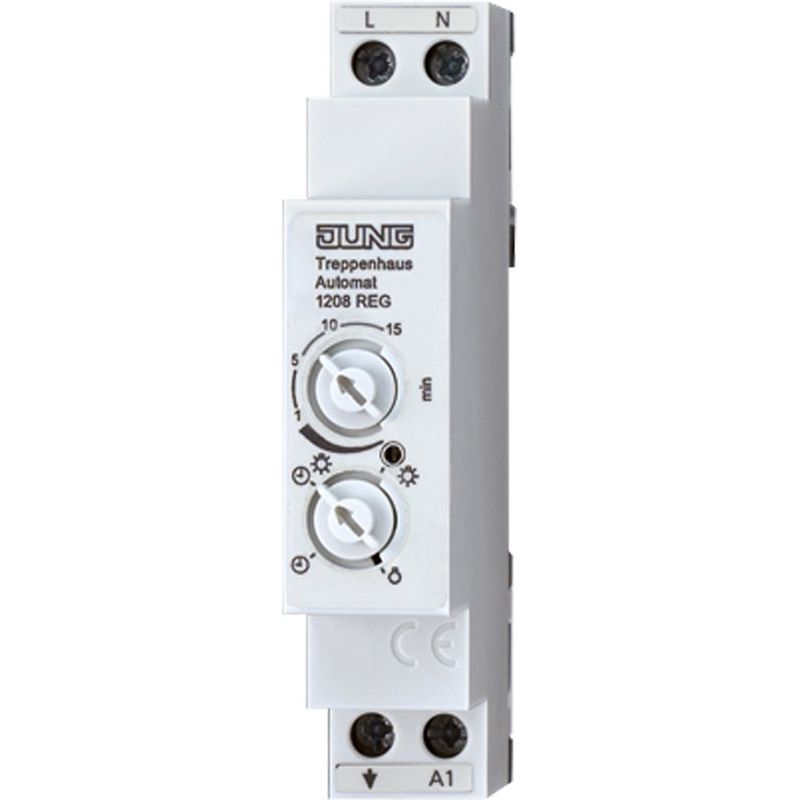

Jung - Treppenlichtzeitschalter Treppenhaus-Automat 1208 REG Schalten von Licht

Bestimmungsgemäßer Gebrauch
Manuelles oder automatisches Schalten von Licht in Treppenhäusern
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Einschalten mittels Impulseinsatz oder Taster

Produkteigenschaften
Nachlaufzeit einstellbar
Elektronischer Überlastschutz für den Steuereingang
Vier verschiedene Betriebsarten einstellbar:
Automatikfunktion ohne Abschaltwarnung
Automatikfunktion mit Abschaltwarnung
Licht dauerhaft eingeschaltet
Licht dauerhaft ausgeschaltet

Automatisches Schalten von Licht
Der Impulseinsatz wird mit einem Bewegungsmelder kombiniert. Sobald die Helligkeit einen am Bewegungsmelder eingestellten Wert unterschreitet und Bewegungen erkannt werden, sendet der Impulseinsatz zyklisch ein Einschaltsignal an den REG-Automaten. Dieser schaltet das Licht für die eingestellte Nachlaufzeit ein. Nach Ablauf der Nachlaufzeit schaltet der REG-Automat das Licht aus. Nach dem Ausschalten erfassen Impulseinsätze mit Bewegungsmeldern für ca. 3 Sekunden keine Bewegungen.

Technische Details
Funktion	elektronisch
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1
Anzahl der Kontakte als Schließer	1
Steuerspannung 1	230 V
Steuerspannungsart 1	AC
Frequenz der Steuerspannung 1	50..60 Hz
Bemessungsschaltstrom	16 A
Max. Schaltstrom (cos phi	0,6)
Rückfallverzögerung	0,1..15 min
Taster Glimmlampenstrom	40 mA
Schaltungsart	3- und 4-Leiter-Schaltung
Ausschaltvorwarnung	ohne
Stromstoßfunktion wählbar	nein
Nachschaltung	nachschaltbar + Dauerlicht + Zeitverlängerung
Versorgungsspannung	230 V
Spannungsart der Versorgungsspannung	AC
Max. Glühlampenlast	2300 W
Max. Leuchtstofflampenlast	1200 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)	2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert)	920 VA
Leistungsaufnahme	0,5 W

Lieferumfang:
1 x Jung - Treppenlichtzeitschalter Treppenhaus-Automat 1208 REG Schalten von Licht
