zum Anschluss an die Relaisstation (Art.-Nr. RS 8 REGHE) und die Dimmstation (Art.-Nr. UDS 4 REGHE)
Ausschließlich mit Rahmen aus den Serien LS und FLAT DESIGN zu verwenden.
Produkteigenschaften
Bis zu 16 Lastausgänge der Relais- oder Dimmstation ansteuerbar
Schalten, Tasten, Dimmen, Jalousie
Lichtszenen: Bis zu 4 Lichtszenen je Bedienstelle sind frei konfigurierbar
Zentralfunktion: alle zugewiesenen Lastausgänge werden zentral ein-/ausgeschaltet
Freie Zuordnung der Sensorflächen zu den Lastausgängen, Zentralfunktionen und Lichtszenen
Ändern der Einstellungen möglich
LED als Rückmeldung und als Orientierungslicht nutzbar
Rückmeldung der Schaltzustände auf alle angeschlossenen Sensormodule
Helligkeit der LED in 3 Stufen einstellbar (100 %, 50 %, AUS)
Bis zu 4 Sensormodule können an eine Relais-/Dimmstation auch mit parallel geschalteten Stationen angeschlossen werden
Klonen: Übertragen eingestellter Zuordnungen auf ein anderes Sensormodul
Zuordnungen bleiben bei Spannungsausfall erhalten
Einfache Installation über 2-Draht-Leitung
Beschriftbar mit dem JUNG GRAPHIC TOOL (jung.group/gt)
Versorgung: DC 24 V SELV (über Relais- oder Dimmstation)
Stromaufnahme: max. 20 mA (alle LEDs leuchten)
Anschluss Anschluss- und Abzweigklemme
Beschriftungsfläche (B x H): 68,5 x 68,5 mm
Umgebungstemperatur: +5 ... +45 °C
Lagertemperatur: -25 ... +75 °C
| Technische Details |
|---|
| Zusammenstellung |
Basiselement |
| Ausführung |
Gruppentaster |
| Bedienungsart |
sonstige |
| Wirkprinzip |
elektronisch |
| Anzahl der Kontakte als Schließer |
16 |
| Ausführung kontaktlos |
ja |
| Anzahl der Betätigungswippen |
1 |
| Anzahl der Module (bei Modulbauweise) |
1 |
| Nennspannung |
24 V |
| Bemessungsstrom |
0,02 A |
| Mit Beleuchtung |
ja |
| Mit Signallampe |
nein |
| Rückmeldekontakt |
ja |
| Anschlussart |
Schraubklemme |
| Montageart |
Unterputz |
| Befestigungsart |
Schraubbefestigung |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
sonstige |
| Halogenfrei |
ja |
| Antibakterielle Behandlung |
nein |
| Oberflächenschutz |
sonstige |
| Ausführung der Oberfläche |
glänzend |
| Transparent |
ja |
| Textfeld/Beschriftungsfläche |
ja |
| Geeignet für Schutzart (IP) |
IP2X |
| Schlagfestigkeit |
IK00 |
| Gerätebreite |
71 mm |
| Gerätehöhe |
71 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

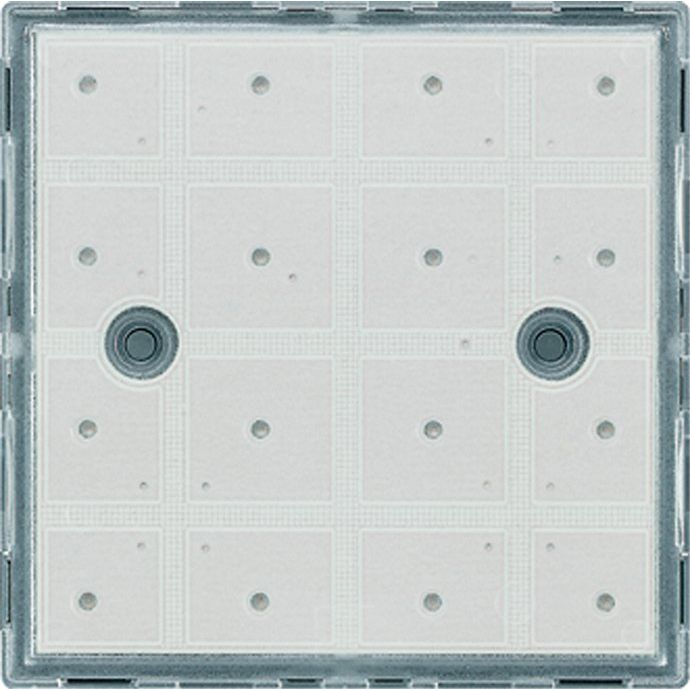

1 x Jung - Taster Sensormodul SM 1608 über Relaisstation
