multimasterfähig
Bestimmungsgemäßer Gebrauch
Helligkeitseinstellung für Leuchten mit DALI Schnittstelle
Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 für Tunable White gemäß IEC 62386-209
Dreh-Bedienstelle (Input device) für übergeordnete DALI-2 Steuerungen
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften ohne Programmierung
Zertifiziertes DALI-2 Steuergerät nach IEC 62386-101, 103, 301, 302
DALI-2 Application Controller mit integrierter Bus-Spannungsversorgung für bis zu 26 DALI Teilnehmer
Parallelschalten von bis zu 4 Power DALI-2 Drehsteuergeräten, mit der Möglichkeit bis zu 104 DALI Teilnehmer zu versorgen
Multimasterfähig: es können mehrere Steuergeräte als Application Controller in einem DALI System installiert werden
LED zur Gerätelokalisierung
DALI Spannungsversorgung kurzschlussfest
Speichern der Grundhelligkeit und einer Einschalthelligkeit
Speichern von Farbtemperatur-Grenzwerten
Weitere Produkteigenschaften durch Programmierung über DALI-2 Steuerbefehle
Geeignet als Dreh-Bedienstelle (Input device) zur Anbindung an zentrale DALI-2 Steuerungen
Unterstützt vier DALI-2 Instanzen zur Anpassung an zentrale Steuerung
Kann zur Steuerung einer DALI-2 Gruppe genutzt werden
Zyklisches Senden der Steuerbefehle an DALI Betriebsgeräte aktivierbar
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Leistungsaufnahme: max. 2 W
Umgebungstemperatur: -5 ... +45 °C
Nennspannung DALI: DC 16 V (typ.)
Zulässiger Busstrom: max. 250 mA
Garantierter Busstrom: 52 mA
Kurzschlussstrom: max. 61 mA
Farbtemperatureinstellung: 2.000 ... 10.000 K
Anzahl DALI Teilnehmer: max. 26
Anzahl aktiver Drehsteuergeräte: max. 4
| Technische Details |
|---|
| Montageart |
Unterputz |
| Steuerstrom |
2 mA |
| Nennspannung |
230 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
2 W |
| Dimmung 1-10 V |
nein |
| Dimmung DALI |
ja |
| Dimmung DSI |
nein |
| Dimmung Touch and Dim |
nein |
| Dimmung mit Push-button |
nein |
| Dimmung herstellerspezifisch |
nein |
| Bedienungsart |
Taste |
| Nebenstelleneingang |
nein |
| Lichtwertspeicher |
ja |
| Verwendbar mit Taste |
ja |
| Verwendbar mit Bewegungsmelder |
ja |
| Verwendbar mit Präsenzmelder |
ja |
| Verwendbar mit Zeitschalter/Timer |
ja |
| Verwendbar mit Funktaste |
nein |
| Min. Tiefe der Gerätedose |
40 mm |
| Verwendbar mit IR-Taste |
nein |
| Gerätebreite |
71 mm |
| Gerätehöhe |
71 mm |
| Farbe |
sonstige |
| Metallicfarbe |
nein |
| Transparent |
nein |
| Bedienung über Bluetooth |
nein |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| Kompatibel mit Casambi |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

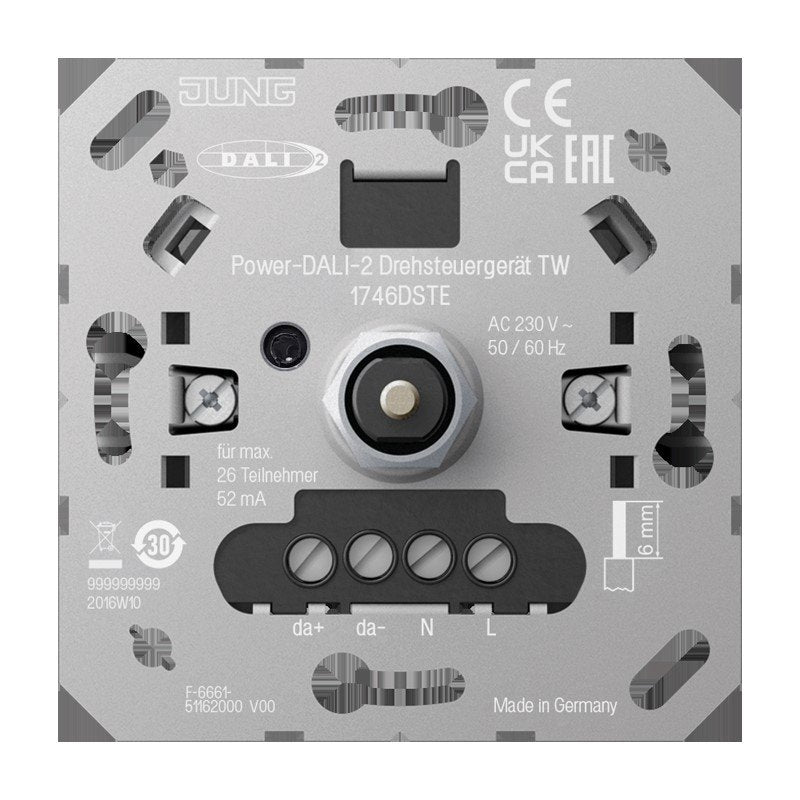

1 x Jung - Steuergerät für Lichtregelsystem Power-DALI-2 Drehsteuerg. 1746 DSTE
