Gehäuse 61 x 116 x 47 mm
mit Schraubklemmen (Steckdose) für starre und flexible Leiter bis 2,5 mm2
mit Federklemmen (Schalter) für starre Leiter bis 2,5 mm2
Verbindungsklemmen nach DIN VDE 0620 bzw. DIN VDE 0632 (EN 60669)
Schalter in AUS-Stellung beleuchtbar durch Lampe Art.-Nrn.: 90 bzw. 95 (230 V), 96-.. (Kleinspannung) bzw. LED-Lampe Art.-Nr.: 90-LED.. (230 V) bzw. 961248 LED.. (Kleinspannung).
Bodenplatte
aus flammwidrigem Kunststoff: Art.-Nr. 328-676
Hinweis!
Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!*)
Verwendung ausschließlich mit den für diesen Artikel zugelassenen original JUNG Produktkomponenten.
Durch eine unsachgemäße Installation gefährden Sie
Ihr eigenes Leben,
das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z.B. durch Brand.
Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation
Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:
die anzuwendenden 5 Sicherheitsregeln : Freischalten
gegen Wiedereinschalten sichern
Spannungsfreiheit feststellen
Erden und Kurzschließen
benachbarte, unter Spannung stehende Teile abdecken oder abschranken
Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung
Auswertung der Messergebnisse
Auswahl des Elektroinstallationsmaterials zur Sicherstellung der Abschaltbedingungen
IP-Schutzarten
Einbau des Elektroinstallationsmaterials
Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.)
| Technische Details |
|---|
| Ausführung des Schalters |
Wechselschalter |
| Mitschaltender Neutralleiter |
nein |
| Ausführung der Steckdose |
Steckdose CEE 7/3 (Typ F) |
| Anzahl der Steckdosen |
1 |
| Bedienungsart |
Wippe/Taste |
| Montagerichtung |
vertikal |
| Befestigungsart |
Befestigung mit Schraube |
| Mit Beleuchtung |
nein |
| Montageart |
Aufputz |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Duroplast |
| Halogenfrei |
ja |
| Oberflächenschutz |
unbehandelt |
| Ausführung der Oberfläche |
glänzend |
| Farbe |
weiß |
| RAL-Nummer (ähnlich) |
1013 |
| Transparent |
nein |
| Geeignet für Schutzart (IP) |
IP20 |
| Nennspannung |
250 V |
| Nennstrom Steckdose |
16 A |
| Bemessungsstrom |
16 A |
| Überspannungsschutz |
nein |
| Fehlerstromschutz |
nein |
| Mit Feinsicherung |
nein |
| Gerätebreite |
61 mm |
| Gerätehöhe |
116 mm |
| Gerätetiefe |
47 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

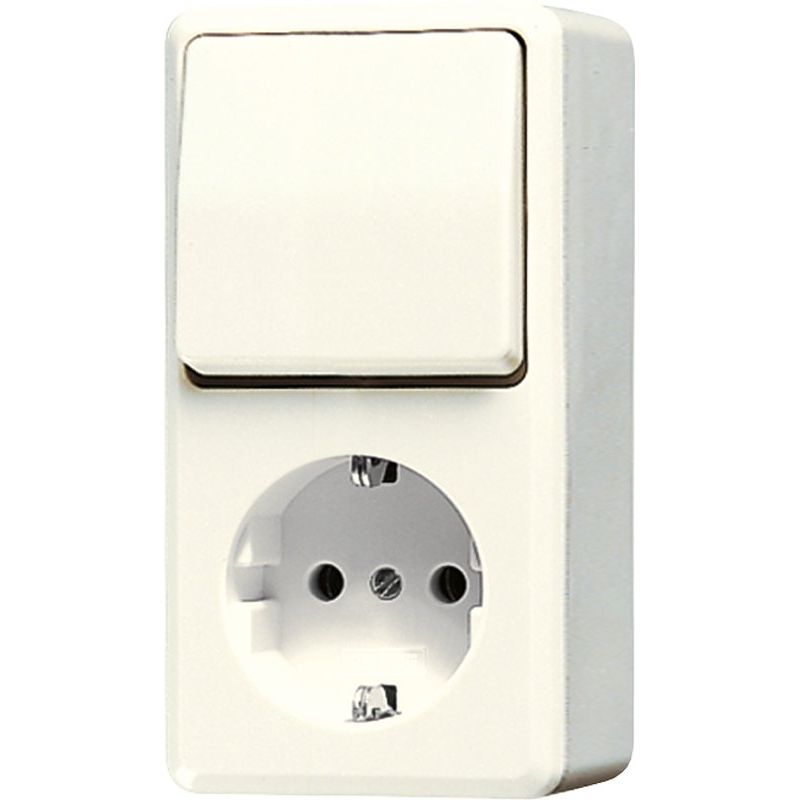

1 x Jung - Schalter-/Steckdosenkombination SCHUKO-Steckdose 676 A 16A 250V
