mit Nebenstelleneingang
für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 .., BT 17361 ..
für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..
für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D .. (ab Version V03)
für Aufsätze KNX RF Art.-Nrn.: .. 1091 1ST RF .., .. 1092 1ST RF ..
Bestimmungsgemäßer Gebrauch
Schalten von potentialgetrennten Stromkreisen für Beleuchtungen
Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz oder KNX RF Taster
Betrieb mit geeignetem Aufsatz
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Anschluss von Nebenstellen möglich
Zeitfunktion einstellbar
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W
Umgebungstemperatur: -25 ... +45 °C
Lager-/Transporttemperatur: -20 ... +70 °C
Schaltstrom bei 35 °C
Bei Schaltstrom >
10 A Anschlussleitung 2,5 mm2
Ohmsch: 16 A (AC1)
Leuchtstofflampen: 4 AX
Anschlussleistung bei 35 °C
Glühlampen: 2300 W
HV-Halogenlampen: 2000 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 400 W
Leuchtstofflampen unkompensiert: 920 VA
Kapazitive Last: 920 VA (115 µF)
Leistungsreduzierung
pro 5 °C Überschreitung von 35 °C: -5 %
bei Einbau in Holz- oder Trockenbauwand: -15 %
bei Einbau in Mehrfachkombinationen: -20 %
Anzahl Stellantriebe: 1 ... 10
Anzahl Nebenstellen
Nebenstelle 2-Draht 1720 NE: unbegrenzt
Taster: unbegrenzt
Nebenstelle 3-Draht 1723 NE: 10
Drehnebenstelle 3-Draht 1733 DNE: 10
| Technische Details |
|---|
| Zusammenstellung |
Basiselement |
| Ausführung |
Relais |
| Lastart |
universal |
| Nebenstelleneingang |
ja |
| Verwendbar mit Taste |
ja |
| Verwendbar mit Bewegungsmelder |
ja |
| Verwendbar mit Präsenzmelder |
ja |
| Verwendbar mit Zeitschalter/Timer |
ja |
| Verwendbar mit Funktaste |
ja |
| Verwendbar mit IR-Taste |
nein |
| Montageart |
Unterputz |
| Werkstoff |
sonstige |
| Werkstoffgüte |
sonstige |
| Oberflächenschutz |
unbehandelt |
| Transparent |
nein |
| Nennspannung |
230 V |
| Frequenz |
50 Hz |
| Bemessungsstrom |
16 A |
| Schaltleistung |
2300 W |
| Schaltleistung HLK |
1 W |
| Verlustleistung |
0,5 W |
| Anzahl der Kanäle |
1 |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Min. Tiefe der Gerätedose |
32 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

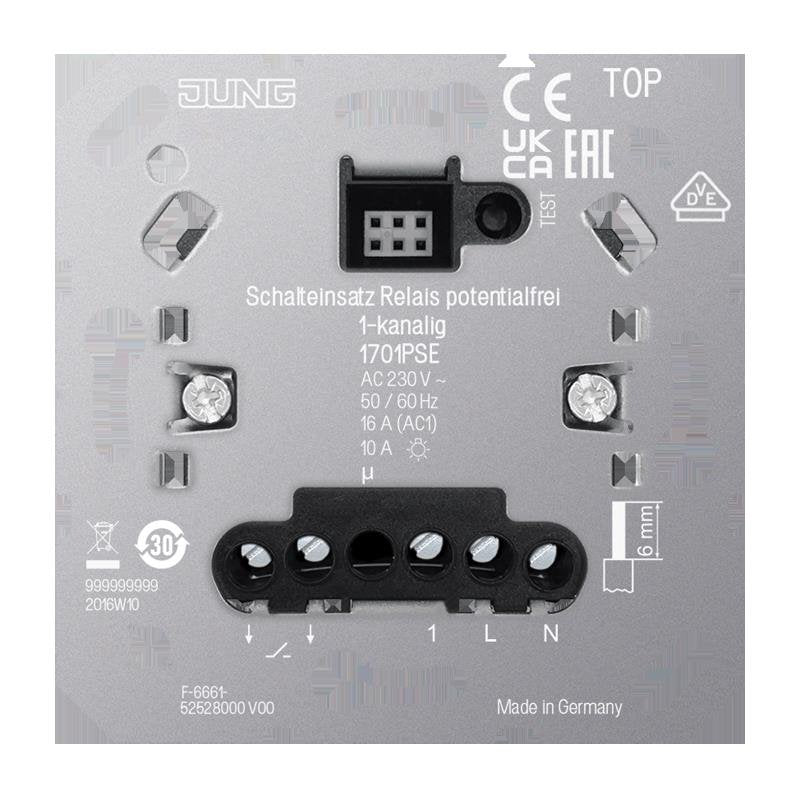

1 x Jung - Elektronischer Schalter Schalteinsatz Relais, 1701 PSE 1-kanalig
