komplett mit Abdeckung und integriertem Rahmen
ohne Nebenstelleneingang
Nur als Einzelgerät zu montieren, nicht für Kombinationen geeignet!
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Glühlampen, HV-Halogenlampen und phasenanschnittdimmbaren HV-LED-Lampen
Betrieb mit geeigneter Abdeckung
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Dimmprinzip Phasenanschnitt
Kurzschlussschutz durch Feinsicherung
Nennspannung: AC 230 V ~
Netzfrequenz: 50/50 Hz
Standby-Leistung: ca. 0,2 W
Verlustleistung: ca. 3,7 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 200 W
HV-Halogenlampen: 20 ... 200 W
HV-LED-Lampen dimmbar: typ. 3 ... 40 W
Ohmsch und HV-LED: typ. 3 ... 40 W
Leistungsreduzierung
bei Aufputzmontage: -5 %
pro 5 °C Überschreitung von 25 °C: -10 %
bei Einbau in Holz- oder Trockenbauwand: -15 %
Feinsicherung: T 800 mA H 250
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Wechselschaltung: nicht möglich
| Technische Details |
|---|
| Zusammenstellung |
Basiselement mit voller Abdeckplatte |
| Bedienungsart |
Drehknopf |
| Anzahl der Einheiten |
1 |
| App-Steuerung über Bluetooth |
nein |
| Dimmung Phasenanschnitt |
ja |
| Dimmung Phasenabschnitt |
nein |
| Seriendimmer |
nein |
| Lastart |
sonstige |
| Nebenstelleneingang |
nein |
| Lichtwertspeicher |
nein |
| Verwendbar mit Taste |
nein |
| Verwendbar mit Bewegungsmelder |
nein |
| Verwendbar mit Präsenzmelder |
nein |
| Verwendbar mit Zeitschalter/Timer |
nein |
| Verwendbar mit Funktaste |
nein |
| Verwendbar mit IR-Taste |
nein |
| Min. Helligkeit steuerbar |
nein |
| Montageart |
Unterputz |
| Befestigungsart |
Krallenbefestigung |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Duroplast |
| Halogenfrei |
ja |
| Oberflächenschutz |
unbehandelt |
| Ausführung der Oberfläche |
glänzend |
| Farbe |
alpinweiß |
| RAL-Nummer (ähnlich) |
9016 |
| Transparent |
nein |
| Geeignet für Schutzart (IP) |
IP20 |
| Nennspannung |
230 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
3,7 W |
| Anschlussart |
Schraubklemme |
| Aderquerschnitt |
0,5 mm² |
| Gerätebreite |
81 mm |
| Gerätehöhe |
81 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

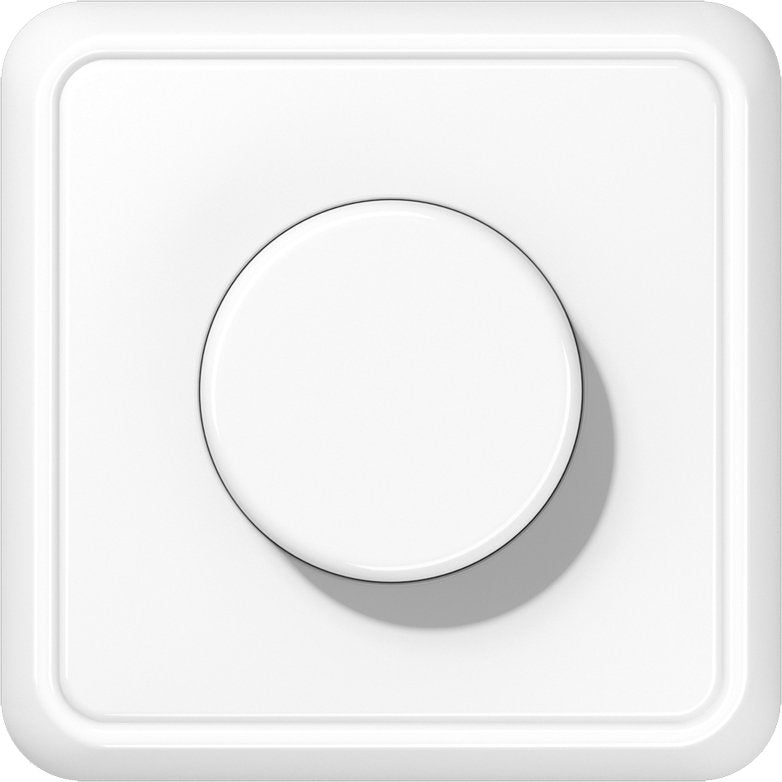

1 x Jung - Dimmer LED-Drehdimmer CD 5544.03 V WW mit Dreh-Ausschalter
