Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Beleuchtung
Betrieb mit geeigneter Abdeckung
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
Automatische Einstellung des zur Last passenden Dimmprinzips
Gerät kann ohne Neutralleiter betrieben werden
Einschalten durch lampenschonenden Softstart
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Maximalhelligkeit dauerhaft speicherbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
mit Inkrementalgeber
ohne Nebenstelleneingang
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,35 W
Verlustleistung: ca. 2 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 210 W
HV-Halogenlampen: 20 ... 210 W
Elektronische Trafos: 20 ... 210 W
Elektronische Trafos mit NV-LED: typ. 20 ... 60 W
Induktive Trafos: 20 ... 210 VA
Induktive Trafos mit NV-LED: typ. 20 ... 60 VA
HV-LED-Lampen dimmbar: typ. 3 ... 60 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W
Ohmsch-kapazitiv: 20 ... 210 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 210 VA
Ohmsch und HV-LED: typ. 3 ... 60 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 60 W
Betrieb ohne Neutralleiter: Mindestlast 50 W. Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen.
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss Schraubklemmen
eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2
Gesamtlänge Lastleitung: max. 100 m
| Technische Details |
|---|
| Zusammenstellung |
Basiselement |
| Bedienungsart |
Dreh-/Druckknopf |
| Anzahl der Einheiten |
1 |
| App-Steuerung über Bluetooth |
nein |
| Dimmung Phasenanschnitt |
ja |
| Dimmung Phasenabschnitt |
ja |
| Seriendimmer |
nein |
| Lastart |
standard |
| Nebenstelleneingang |
nein |
| Lichtwertspeicher |
ja |
| Verwendbar mit Taste |
nein |
| Verwendbar mit Bewegungsmelder |
nein |
| Verwendbar mit Präsenzmelder |
nein |
| Verwendbar mit Zeitschalter/Timer |
nein |
| Verwendbar mit Funktaste |
nein |
| Min. Helligkeit steuerbar |
ja |
| Montageart |
Unterputz |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Werkstoff |
sonstige |
| Werkstoffgüte |
sonstige |
| Halogenfrei |
ja |
| Nennspannung |
230 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
2 W |
| Anschlussart |
Schraubklemme |
| Aderquerschnitt |
0,5 mm² |
| Gerätebreite |
71 mm |
| Gerätehöhe |
71 mm |
| Min. Tiefe der Gerätedose |
32 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

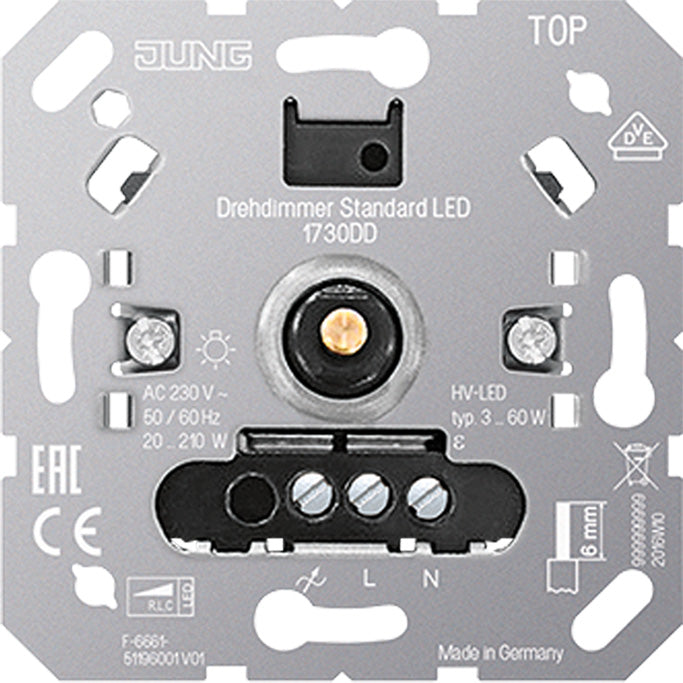

1 x Jung - Dimmer LED-Drehdimmer 1730 DD Standard
