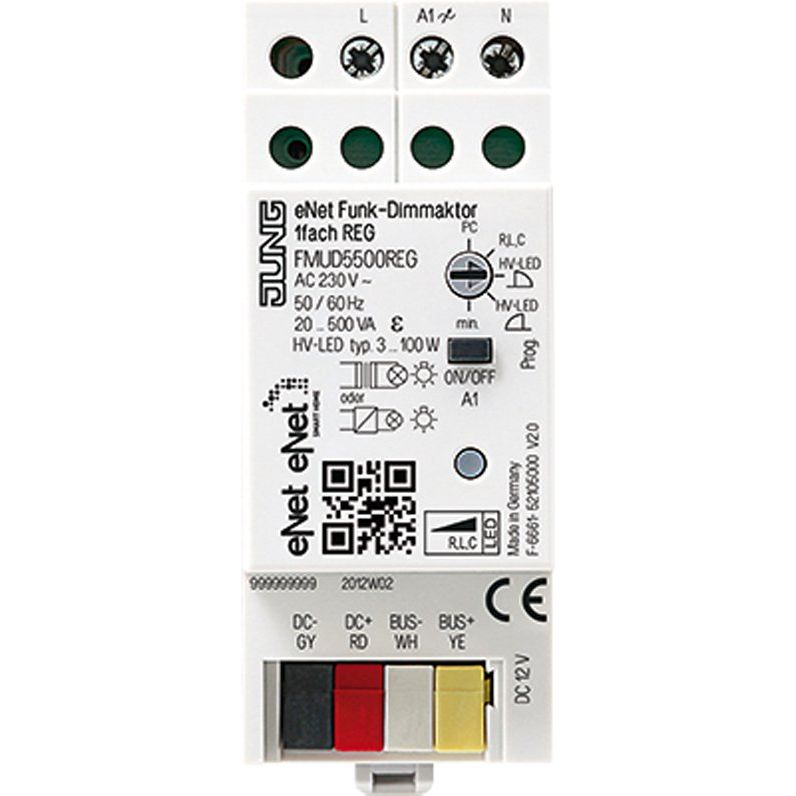

Jung - Dimmer Funk-Universaldimmer FM UD 5500 REG 1-kanalig, REG

REG-Gehäuse 2 TE
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen
Betrieb mit Netzteil 12 V REG (Art.-Nr. NT 1220 REG VDC) und eNet Funk-Empfangsmodul REG (Art.-Nr. FM FK 32 REG) oder eNet-Server
Bedienung mit geeigneten eNet-Funksendern
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften
Einschalten durch lampenschonenden Softstart
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Szenenbetrieb möglich
Statusanzeige mit LED
Statusrückmeldung an Funksender
Mit Taste Prog schaltbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Mit eNet-Server einstellbar:
Maximalhelligkeit
Dimmgeschwindigkeit
Ein-/ Ausschaltverzögerung
Auf-/ Abdimmrampe
Abschaltwarnung
Bediensperren
Dauer-Ein, Dauer-Aus
Hotelfunktion
Nachlaufzeit
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Fehlerspeicher auslesen
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Verlustleistung: max. 4 W
Standby-Leistung: max. 0,3 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 35 °C
Leistungsangaben einschließlich Trafoverlustleistung.
Induktive Trafos mit mindestens 85 % Nennlast betreiben.
Bei ohmsch-induktiver Mischlast max. 50 % Anteil ohmsche Last. Andernfalls kann es zu falschem Einmessen des Dimmers kommen.
Glühlampen: 20 ... 500 W
HV-Halogenlampen: 20 ... 500 W
Elektronische Trafos: 20 ... 500 W
Elektronische Trafos mit NV-LED: typ. 20 ... 100 W
Induktive Trafos: 20 ... 500 VA
Induktive Trafos mit NV-LED: typ. 20 ... 100 VA
HV-LED-Lampen dimmbar: typ. 3 ... 100 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W
Bei Einstellung &quot
LED-Phasenabschnitt&quot
verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.
Ohmsch-induktiv: 20 ... 500 VA
Ohmsch-kapazitiv: 20 ... 500 VA
Kapazitiv-induktiv: nicht zulässig
Ohmsch und HV-LED: typ. 3 ... 100 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W
Leistungsreduzierung pro 5 °C Überschreitung von 35 °C: -5 %
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss Ausgänge
Anschlussart: Schraubklemmen
eindrähtig: 1 x 1,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Kontaktart: e
Länge Lastleitung pro Kanal: max. 100 m
Einbaubreite: 36 mm (2 TE)
Busleitung
Nennspannung: DC 12 V SELV
Stromaufnahme: 10 mA
Anschluss Bus: Anschlussklemme
Leitungslänge: max. 3 m

Technische Details
Zusammenstellung	Basiselement mit Komplettgehäuse
Bedienungsart	Funk
Anzahl der Einheiten	2
Dimmung Phasenanschnitt	ja
Dimmung Phasenabschnitt	ja
Seriendimmer	nein
Lastart	universal
Lichtwertspeicher	ja
Verwendbar mit Taste	nein
Verwendbar mit Bewegungsmelder	nein
Verwendbar mit Präsenzmelder	nein
Verwendbar mit Zeitschalter/Timer	nein
Min. Helligkeit steuerbar	ja
Montageart	REG
Befestigungsart	sonstige
Werkstoff	Kunststoff
Halogenfrei	ja
Nennspannung	230 V
Frequenz	50 Hz
Leistungsaufnahme	4 W
Anschlussart	Schraubklemme
Aderquerschnitt	0,5 mm²
Gerätebreite	36 mm
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein

Lieferumfang:
1 x Jung - Dimmer Funk-Universaldimmer FM UD 5500 REG 1-kanalig, REG
