Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen
Bedienung mit geeigneten eNet-Funksendern
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken
Produkteigenschaften
Einschalten durch lampenschonenden Softstart
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Szenenbetrieb möglich
Statusanzeige mit LED
Statusrückmeldung an Funksender
Mit Taste Prog schaltbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Mit eNet-Server einstellbar:
Maximalhelligkeit
Dimmgeschwindigkeit
Ein-/ Ausschaltverzögerung
Auf-/ Abdimmrampe
Abschaltwarnung
Bediensperren
Dauer-Ein, Dauer-Aus
Hotelfunktion
Nachlaufzeit
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Repeaterfunktion
Fehlerspeicher auslesen
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Verlustleistung: max. 1,5 W
Standby-Leistung: max. 0,5 W
Umgebungstemperatur: -25 ... +70 °C
Anschlussleistung bei 45 °C
Leistungsangaben einschließlich Trafoverlustleistung.
Induktive Trafos mit mindestens 85 % Nennlast betreiben.
Bei ohmsch-induktiver Mischlast max. 50 % Anteil ohmsche Last. Andernfalls kann es zu falschem Einmessen des Dimmers kommen.
Glühlampen: 20 ... 250 W
HV-Halogenlampen: 20 ... 250 W
Elektronische Trafos: 20 ... 250 W
Elektronische Trafos mit NV-LED: typ. 20 ... 100 W
Induktive Trafos: 20 ... 250 VA
Induktive Trafos mit NV-LED: typ. 20 ... 100 VA
HV-LED-Lampen dimmbar: typ. 3 ... 70 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 70 W
Ohmsch-induktiv: 20 ... 250 VA
Ohmsch-kapazitiv: 20 ... 250 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch und HV-LED: typ. 3 ... 70 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 70 W
Leistungsreduzierung pro 5 °C Überschreitung von 45 °C: -5 %
bei Einbau in Holz- oder Trockenbauwand: -15 %
bei Einbau in Mehrfachkombinationen: -20 %
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,75 ... 2,5 mm2
Kontaktart: e
Gesamtlänge Lastleitung: max. 100 m
Maße (Ø x H): 53 x 28 mm
Funkfrequenz: 868,0 ... 868,6 MHz
Sendeleistung: max. 20 mW
Sendereichweite im Freifeld: typ. 100 m
Empfängerkategorie: 2
| Technische Details |
|---|
| Zusammenstellung |
Basiselement |
| Bedienungsart |
Funk |
| Anzahl der Einheiten |
1 |
| App-Steuerung über Bluetooth |
nein |
| Dimmung Phasenanschnitt |
ja |
| Dimmung Phasenabschnitt |
ja |
| Seriendimmer |
nein |
| Lastart |
universal |
| Lichtwertspeicher |
ja |
| Verwendbar mit Taste |
nein |
| Verwendbar mit Bewegungsmelder |
nein |
| Verwendbar mit Präsenzmelder |
nein |
| Verwendbar mit Zeitschalter/Timer |
nein |
| Min. Helligkeit steuerbar |
ja |
| Montageart |
Unterputz |
| Befestigungsart |
sonstige |
| Werkstoff |
Kunststoff |
| Halogenfrei |
ja |
| Nennspannung |
230 V |
| Frequenz |
50 Hz |
| Leistungsaufnahme |
1,5 W |
| Anschlussart |
Schraubklemme |
| Aderquerschnitt |
0,75 mm² |
| Gerätebreite |
53 mm |
| Gerätehöhe |
28 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

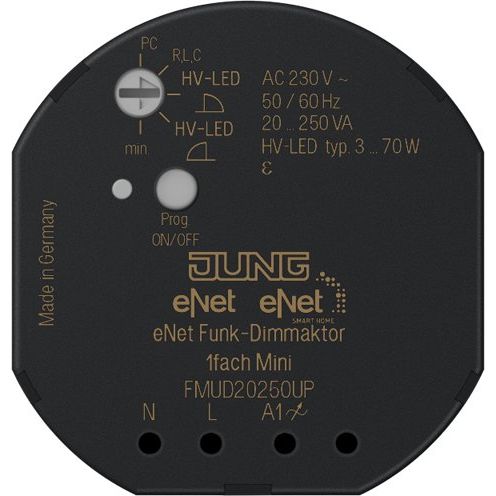

1 x Jung - Dimmer eNet Funk-Dimmaktor FM UD 20250 UP 1fach, Mini, UP
