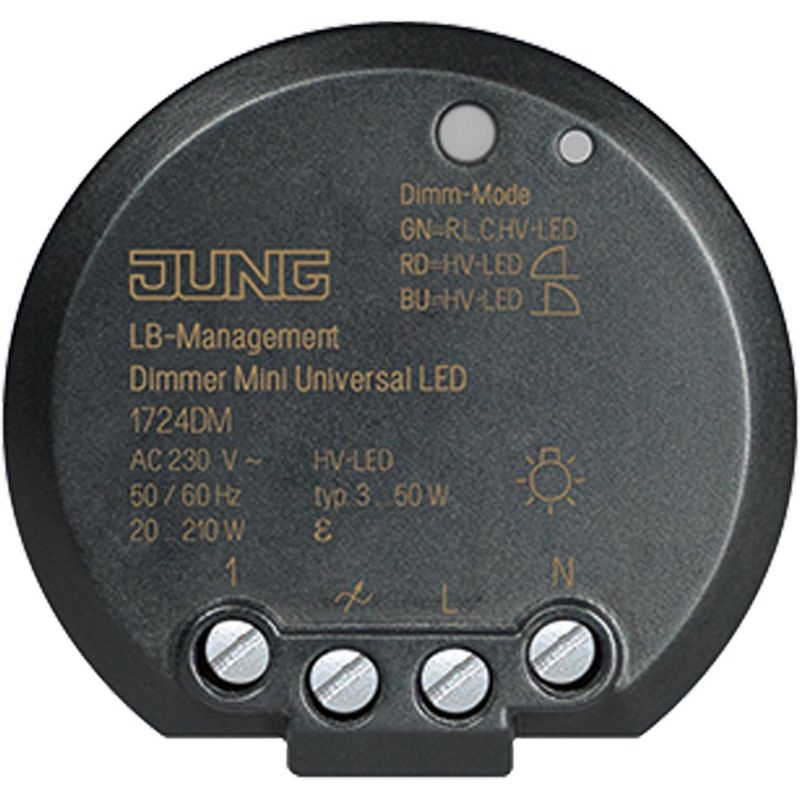

Jung - Dimmer Mini Universal 1724 DM LED Phas.an/abschnit

mit Nebenstelleneingang
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Beleuchtung
Die Bedienung erfolgt über Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken

Produkteigenschaften
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
Testbetrieb zur Funktionsprüfung
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Anzeige der eingestellten Betriebsart mittels LED
Gerät kann ohne Neutralleiter betrieben werden
Einschalten durch lampenschonenden Softstart
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,3 W
Verlustleistung: ca. 2 W
Umgebungstemperatur: -5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 210 W
HV-Halogenlampen: 20 ... 210 W
Elektronische Trafos: 20 ... 210 W
Elektronische Trafos mit NV-LED: typ. 20 ... 50 W
Induktive Trafos: 20 ... 210 VA
Induktive Trafos mit NV-LED: typ. 20 ... 50 VA
HV-LED-Lampen dimmbar: typ. 3 ... 50 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 50 W
Bei Einstellung &quot
LED-Phasenabschnitt&quot
verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.
Ohmsch-kapazitiv: 20 ... 210 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 210 VA
Ohmsch und HV-LED: typ. 3 ... 50 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 50 W
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss Schraubklemmen
eindrähtig: 1 x 0,75 ... 2,5 mm2 2 x 0,75 ... 1,5 mm2
feindrähtig ohne Aderendhülse: 1 x 1,0 ... 4,0 mm22 x 1,0 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 1,0 ... 2,5 mm22 x 1,0 ... 1,0 mm2
Anzahl Nebenstellen
Nebenstelle 2-Draht 1720 NE: unbegrenzt
Nebenstelle 3-Draht 1723 NE: 10
Drehnebenstelle 3-Draht 1733 DNE: 10
Unbeleuchtete Installationstaster: unbegrenzt
Gesamtlänge Nebenstellenleitung: max. 100 m
Gesamtlänge Lastleitung: max. 100 m
Maße (Ø x H): 48 x 19,5 mm

Technische Details
Zusammenstellung	Basiselement
Bedienungsart	sonstige
Anzahl der Einheiten	1
App-Steuerung über Bluetooth	nein
Dimmung Phasenanschnitt	ja
Dimmung Phasenabschnitt	ja
Seriendimmer	nein
Lastart	universal
Nebenstelleneingang	ja
Lichtwertspeicher	ja
Verwendbar mit Taste	nein
Verwendbar mit Bewegungsmelder	nein
Verwendbar mit Präsenzmelder	nein
Verwendbar mit Zeitschalter/Timer	nein
Verwendbar mit Funktaste	nein
Min. Helligkeit steuerbar	ja
Montageart	Unterputz
Befestigungsart	Befestigung mit Schraube
Werkstoff	sonstige
Werkstoffgüte	sonstige
Halogenfrei	ja
Nennspannung	230 V
Frequenz	50 Hz
Leistungsaufnahme	2 W
Anschlussart	Schraubklemme
Aderquerschnitt	0,75 mm²
Gerätebreite	71 mm
Gerätehöhe	71 mm
Gerätetiefe	19,5 mm

Lieferumfang:
1 x Jung - Dimmer Dimmer Mini Universal 1724 DM LED Phas.an/abschnit
