Projektierung und Inbetriebnahme mit ETS5 oder neuer
Bestimmungsgemäßer Gebrauch
Verbindung von KNX-Funknetzen mit leitungsgebundenen KNX-Linien
Erhöhung der Funkreichweite in KNX-Funknetzen (Repeater-Betrieb, externe Versorgung 24 V DC, z.B. über Netzteil Art.-Nr. NT 2415 REG VDC)
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Produkteigenschaften
Einsatz als Medienkoppler in der Funktion als Bereichs- oder Linienkoppler (abhängig von der physikalischen Adresse)
Verwendung als KNX RF Repeater möglich
Filtereinstellungen und Filtertabellen
Ab V01: KNX Data Secure kompatibel ab ETS 5.7.3
Ab V02: Einsatz als Segmentkoppler möglich ab ETS 6.0.5
Beeinflussung der Weiterleitung von Gruppentelegrammen (Routing) durch Filterfunktion im Kopplerbetrieb
Unterstützung des vollen Adressbereichs (Gruppen 0-31) bei Filterfunktion
Weiterleitung von Gruppentelegrammen (TP >
RF, RF >
TP) parametrierbar
Weiterleitung von physikalisch adressierten Telegrammen (TP >
RF, RF >
TP) parametrierbar
Weiterleitung von Broadcast-Telegrammen (TP >
RF, RF >
TP) parametrierbar
Telegrammwiederholungen bei Übertragungsfehlern für Gruppen-, Broadcast- und physikalisch adressierte Telegramme auf der TP-Seite einstellbar
Telegrammbestätigung für Gruppen- und physikalisch adressierte Telegramme auf der TP-Seite parametrierbar
Konfigurationssperre einstellbar (Programmieren nur über TP oder RF)
Status-LED
Umsetzung und Erzeugung von RF-System-Broadcast-Telegrammen
Unterstützung von Long-Frames
Safe-State-Modus zum Anhalten des Applikationsprogramms (z. B. wenn das Gerät durch eine fehlerhafte Projektierung oder Inbetriebnahme nicht korrekt funktioniert)
Funktion zum Rücksetzen in den Auslieferungszustand
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
ja |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Ausführung |
Medienkoppler |
| Montageart |
sonstige |
| Mit LED-Anzeige |
ja |
| Visualisierung |
nein |
| Web-Server |
nein |
| Funk-Schnittstelle |
ja |
Lieferumfang:

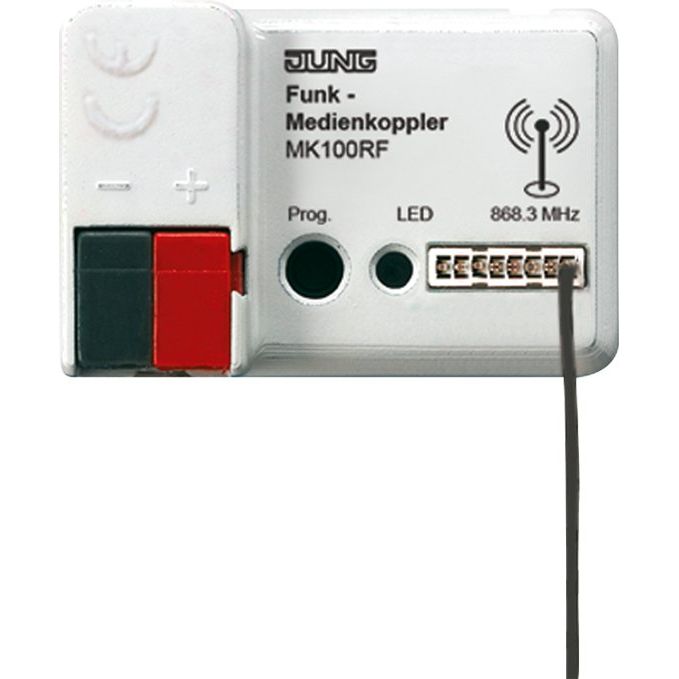

1 x Jung - Bussystem-Systemschnittstelle/Medien-Gateway KNX Funk-Medienkoppler MK 100 RF
