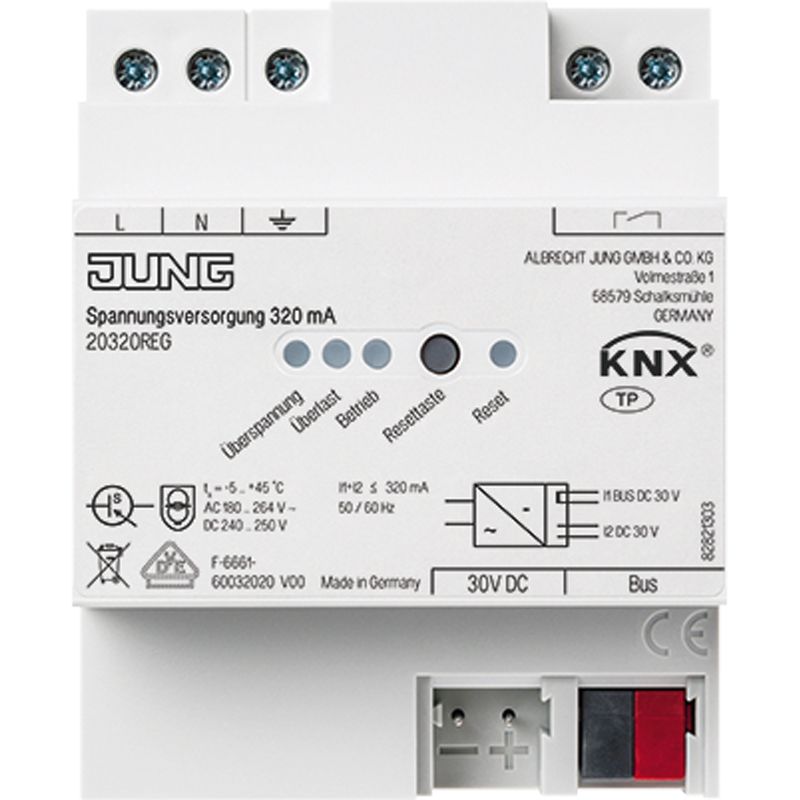

Jung - Bussystem-Spannungsversorgung Spannungsversorgung 20320 REG 320mA, KNX − 1 Stück

Bestimmungsgemäßer Gebrauch
Versorgung von KNX-Geräten mit Busspannung
Versorgung von Geräten mit Gleichspannung
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften
Ausgang mit integrierter Drossel zur Versorgung von KNX-Buslinien
Ausgang DC 30 V zur Versorgung zusätzlicher Geräte
Nennstrom beliebig auf Ausgänge aufteilbar
Reset-Taste
Kurzschlussfest
Überspannungsfest
Leerlaufsicher
Geeignet für Betrieb in Anlagen mit Notstromversorgung
Potentialfreier Meldekontakt für Betriebs- und Diagnosemeldung
Mit identischer KNX-Spannungsversorgung parallelschaltbar (bis der maximale Kurzschlussstrom erreicht ist)
Nennspannung: AC 200 ... 240 V ~
Netzfrequenz: 50/60 Hz
Verlustleistung (max. Belastung aller Ausgänge): max. 1,8 W
Wirkungsgrad: ca. 84 %
Nennspannung: DC 240 ... 250 V
KNX
KNX Medium: TP 256
Ausgangsspannung Bus: DC 28 ... 31 V SELV
Ausgangsstrom: 320 mA (alle Ausgänge)
Kurzschlussstrom: max. 1 A
Parallelbetrieb mit identischer Spannungsversorgung: ja
Meldeausgang
Schaltspannung AC: AC 12 ... 230 V ~
Schaltspannung DC: DC 2 ... 30 V
Schaltstrom: 5 mA ... 2 A
Umgebungstemperatur: -5 ... +45 °C
Lager-/Transporttemperatur: -25 ... +75 °C
Relative Feuchte: max. 93 % (keine Betauung)
Einbaubreite: 72 mm (4 TE)

Technische Details
Bussystem KNX	ja
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Montageart	REG
Breite in Teilungseinheiten	4
Mit LED-Anzeige	ja
Busspannung pufferbar	nein
Anzahl der integrierten Drosseln	1
Anzahl der versorgbaren Linien	1
Max. Ausgangsstrom	320 mA
Sekundärspannung	30 V
Leistungsaufnahme	2 W

Lieferumfang:
1 x Jung - Bussystem-Spannungsversorgung 20320 REG 320mA, KNX
