ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang 1fach
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher über Relaiskontakt
Einlesen von Schaltzuständen von Installationsschaltern oder -tastern und anderen potentialfreien Kontakten an Eingängen 1...3
Signalauswertung von Betauungssensoren (Art.-Nr.: BTS 01) und Leckagesensoren (Art.-Nr.: LES 01) an Eingängen 1...3
Erfassen von Temperaturwerten über NTC-Temperaturfühler (Art.-Nr.: FF NTC) an Eingang 3
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Ausgang über KNX-Telegramme oder Nebenstelleneingänge bedienbar
Drei Nebenstelleneingänge zum Anschluss potentialfreier Kontakte oder Betauungs-/Leckagesensoren. NTC-Temperaturfühler an Eingang 3 anschließbar.
Versorgung über Bus, keine zusätzliche Versorgungsspannung notwendig
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App
Eigenschaften Schalterbetrieb
Schließer- oder Öffnerbetrieb
Rückmeldefunktion
Logische Verknüpfung und Zwangsführung
Zentrale Schaltfunktion
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Szenenfunktion
Betriebsstundenzähler
Eigenschaften Nebenstelleneingang
Bedienfunktionen Schalten, Dimmen (inkl. Farbtemperaturdimmen), Jalousiesteuerung, Wertgeber (1-Byte, 2-Byte, 3-Byte und 6-Byte inkl. RGBW- und Farbtemperaturvorgaben), Szenennebenstelle etc.
Sperrfunktion
Entprellzeit einstellbar
Eigenschaften Logik
Logikgatter
Umsetzer (Konvertierung)
Sperrglied
Vergleicher
Grenzwertschalter
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Montageart |
Unterputz |
| Vor Ort-/Handbedienung |
nein |
| Mit LED-Anzeige |
nein |
| Anzahl der digitalen Eingänge |
3 |
| Max. Schaltleistung |
2300 W |
| Max. Schaltleistung LED |
400 W |
| Geeignet für C-Last |
ja |
| Max. Anzahl der Schaltausgänge |
1 |
| Max. Schaltstrom |
16 A |
| Bemessungsbetriebsspannung |
21 V |
| Verschiedene Phasen anschließbar |
nein |
| Leistungsaufnahme |
0,4 W |
| Mit Busankopplung |
ja |
| Busmodul abnehmbar |
nein |
| Modulare Erweiterungsmöglichkeit |
nein |
Lieferumfang:

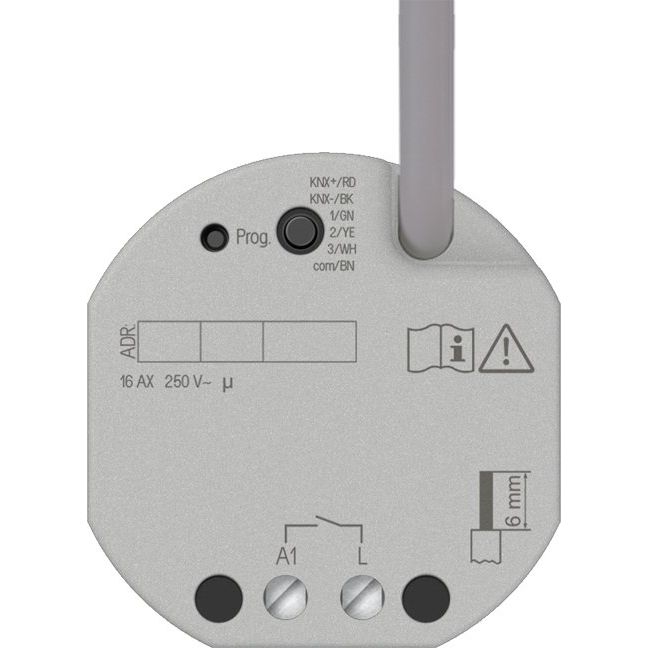

1 x Jung - Bussystem-Schaltaktor KNX-Schaltaktor 1-fach 23001 1S U UP-Secure
