REG-Gehäuse 4 TE
mit elektronischer Handbetätigung und LED-Statusanzeige
Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt.
ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang mix
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher AC 110 ... 230 V mit potentialfreien Kontakten
Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
Heizungsausgänge: Elektronische Ausgänge zum Schalten elektrothermischer Stellantriebe
Produkteigenschaften
Ausgänge manuell bedienbar, Baustellenbetrieb
Rückmeldung im Handbetrieb und im Busbetrieb
Szenenfunktion
Sperren einzelner Ausgänge per Hand oder Bus
Schaltfunktion
Schließer- oder Öffnerbetrieb
Logische Verknüpfung und Zwangsführung
Rückmeldefunktion
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Jalousiefunktion
Eignung für AC-Motoren 110 ... 230 V
Behangposition direkt ansteuerbar
Lamellenstellung direkt ansteuerbar
Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
Zwangsstellung durch übergeordnete Steuerung
Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
Sonnenschutzfunktion
Steuerung Stellantriebe 230 V
Schaltbetrieb oder PWM-Betrieb
Stellantriebe mit Charakteristik stromlos offen oder stromlos geschlossen ansteuerbar
Überlastsicher, kurzschlusssicher
Notbetrieb bei Busausfall für Sommer und Winter
Schutz gegen festsitzende Ventile
Zwangsstellung
Zyklische Überwachung der Eingangssignale parametrierbar
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Montageart |
REG |
| Breite in Teilungseinheiten |
4 |
| Vor Ort-/Handbedienung |
ja |
| Mit LED-Anzeige |
ja |
| Max. Schaltleistung |
3000 W |
| Ausgangsleistung |
3000 W |
| Geeignet für C-Last |
ja |
| Max. Anzahl der Schaltausgänge |
6 |
| Max. Schaltstrom |
16 A |
| Bemessungsstrom |
16 A |
| Bemessungsbetriebsspannung |
21 V |
| Verschiedene Phasen anschließbar |
ja |
| Leistungsaufnahme |
6 W |
| Mit Busankopplung |
ja |
| Modulare Erweiterungsmöglichkeit |
nein |
Lieferumfang:

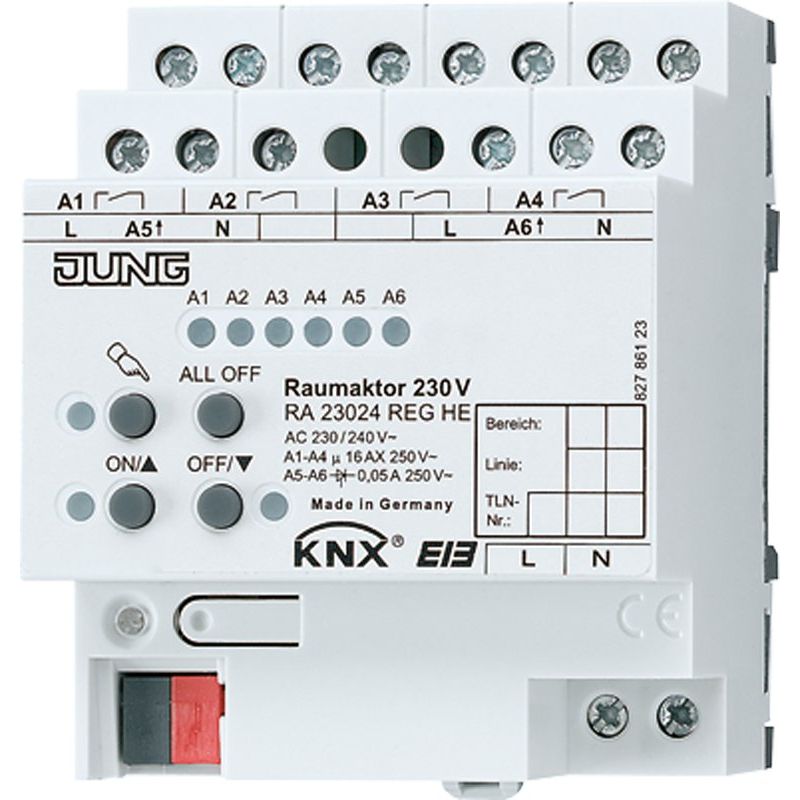

1 x Jung - Bussystem-Schaltaktor KNX Raumaktor RA 23024 REGHE REG Gehäuse 4TE
