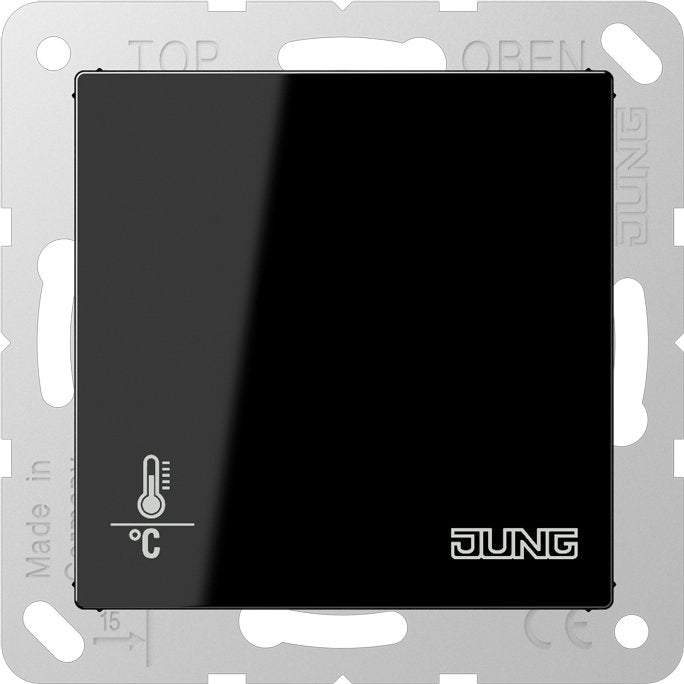

KNX Objektregler, schwarz
mit integrierter Tasterschnittstelle 4fach
ohne Stellrad zur Sollwertverstellung
Regler von außen nicht manipulierbar
Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt.
ETS-Produktfamilie Phys. Sensoren
Produkttyp Temperatur
Bestimmungsgemäßer Gebrauch
Einzelraum-Temperaturregelung in KNX-Installationen

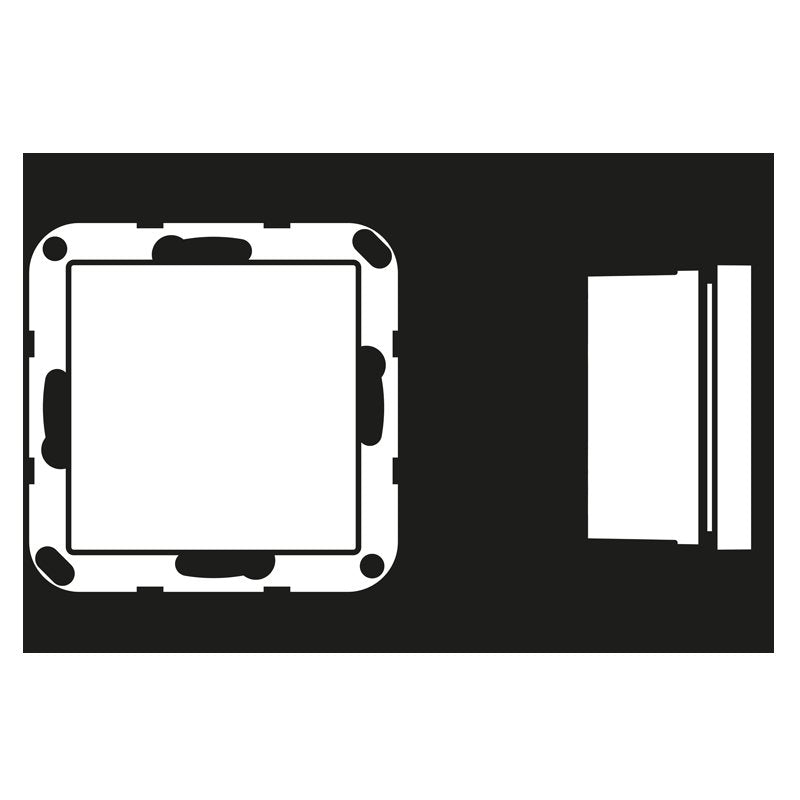

Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Integrierter Busankoppler
Messung der Raumtemperatur und Vergleich mit Soll-Temperatur
Sollwert-Vorgabe durch Wahl der Betriebsart
Betriebsarten Komfort, Standby, Nachtbetrieb, Frost-/Hitzeschutz
Heiz- und Kühlbetrieb
Heizen und Kühlen mit Grund- und Zusatzstufe
Bedienung ausschließlich über den Bus
Tasterschnittstelle mit vier Eingängen oder zwei Ausgängen und zwei Eingängen, z.B. für Fensterkontakte, Taster, LED etc.
Funktion der Eingänge: Schalten, Dimmen, Jalousiesteuerung, Lichtszenen-Nebenstelle, Helligkeits- oder Temperatur-Wertgeber
Optional: Externer Temperaturfühler anschließbar (Art.-Nr.: FF NTC)
KNX Medium: TP 256
Nennspannung KNX: DC 21 ... 32 V SELV
Stromaufnahme KNX: max. 7,5 mA
Anschluss KNX: Anschlussklemme
Umgebungstemperatur: -5 ... +45 °C
Lager-/Transporttemperatur: -25 ... +70 °C
Ausgangsstrom: 0,8 mA
Ein- und Ausgänge
Leitungstyp: J-Y(St)Y 2 x 2 x 0,8 mm
Leitungslänge: max. 5 m
Leitungslänge Temperaturfühler: max. 50 m
Achtung: Werden generell Leitungen mit einem Querschnitt von 1,5 mm2 verwendet, Schalterabzweigdose einsetzen!
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Zusammenstellung |
sonstige |
| Montageart |
Unterputz |
| Mit Vor-Ort Bedienung |
nein |
| Mit Diebstahl-/Demontageschutz |
ja |
| Mit LED-Anzeige |
nein |
| Mit Display |
nein |
| Anzahl der digitalen Eingänge |
4 |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Oberflächenschutz |
sonstige |
| Ausführung der Oberfläche |
glänzend |
| Farbe |
schwarz |
| RAL-Nummer (ähnlich) |
9005 |
| Transparent |
nein |
| Sensor extern |
nein |
| Manuelle Sollwertverstellung |
nein |
| Präsenztaster |
nein |
| Parallel-Betrieb möglich |
ja |
| Schutzart (IP) |
IP20 |
| Mit Busankopplung |
ja |
| Leistungsaufnahme im Bereitschaftszustand (solstandby) |
0,01 W |
Lieferumfang:
1 x Jung - Bussystem-Raumtemperaturregler Objektregler KNX A 2178 BF ORTS SW schwarz − 1 Stück
