Anwendungszweck
Die KNX Wetterstation erfasst die meteorologischen Daten Windgeschwindigkeit, Niederschlag, Dämmerung, Temperatur und 3 mal richtungsabhängig die Helligkeit.
Das Haupteinsatzgebiet ist die automatische, witterungsabhängige Beschattungssteuerung. Sie ist speziell für den Heimbereich ausgelegt. Um die Funktionssicherheit zu erhöhen, überwacht sich die Wetterstation in einigen wichtigen Funktionen selbst und meldet entsprechende Fehler selbständig über Meldeobjekte auf den Bus.
Sie ist für die Außenmontage am Mast oder an der Wand vorgesehen.
Die Busankopplung an den KNX ist integriert.
Die Auswertung der Daten selbst, insbesondere die Grenzwertverarbeitung erfolgt bereits in der Wetterstation.
Vor der Beeinträchtigung der Funktion durch Frost und Betauung ist sie durch eine eingebaute Heizung bis 20 °C geschützt. Die Heizung sorgt ferner, bezüglich der Sensorfläche des Niederschlagssensors für die schnelle Abtrocknung nach Regen, bzw. für die Abtauung bei Schnee und Eis.
Die Versorgung der Einheit mit Ausnahme der Heizung und der Versorgung des Niederschlagssensors erfolgt durch den Bus. Für die Heizung benötigt die Wetterstation eine externe 24 V AC/DC Spannungsversorgung, ohne die keine Niederschlagsdetektion möglich ist.
Zur Kaskadierung mehrerer Wetterstationen sowie zur Verknüpfung der Grenzwerte und der Überwachungsfunktionen sind Logikgatter verfügbar. Sperrglieder ermöglichen die Sperrung einzelner Funktionen vor Ort.
Bestimmungsgemäßer Gebrauch
Messung und Auswertung von Wetterdaten: Windgeschwindigkeit, Niederschlag, Dämmerung, Temperatur und Helligkeit
Senkrechte Montage im Außenbereich von Gebäuden, vorzugsweise Dach- und Fassadenbereich
Produkteigenschaften
Integrierter Busankoppler
Kompaktes Gehäuse
Wartungsarm
Meßwerterfassung und Grenzwertüberwachung
Zur Regenerkennung wird die Spannungsversorgung Art.-Nr.: WSSV 10 benötigt.
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Ausführung |
Mehrfach-Sensor |
| Montageart |
Aufputz |
| Leistungsaufnahme |
7,5 W |
| Mit Busankopplung |
ja |
| Mit DCF77 |
nein |
| Akustisches Signal |
nein |
| Mit Heizung |
nein |
| Farbe |
grau |
| Wetterstation |
ja |
| Schutzart (IP) |
IP44 |
Lieferumfang:

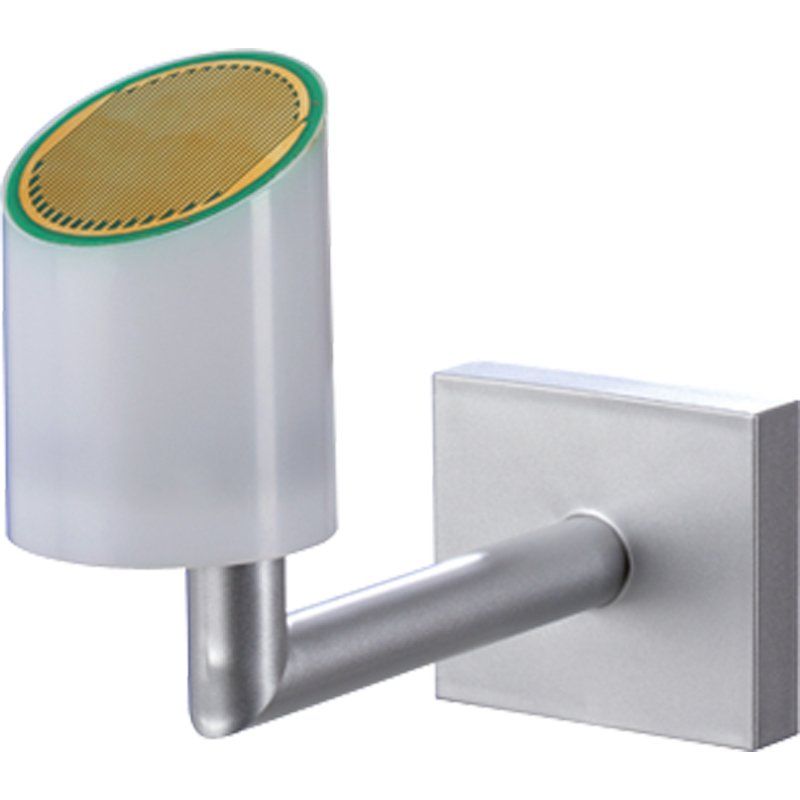

1 x Jung - Bussystem-Physikalischer Sensor KNX Wetterstation 2224 WH Home
