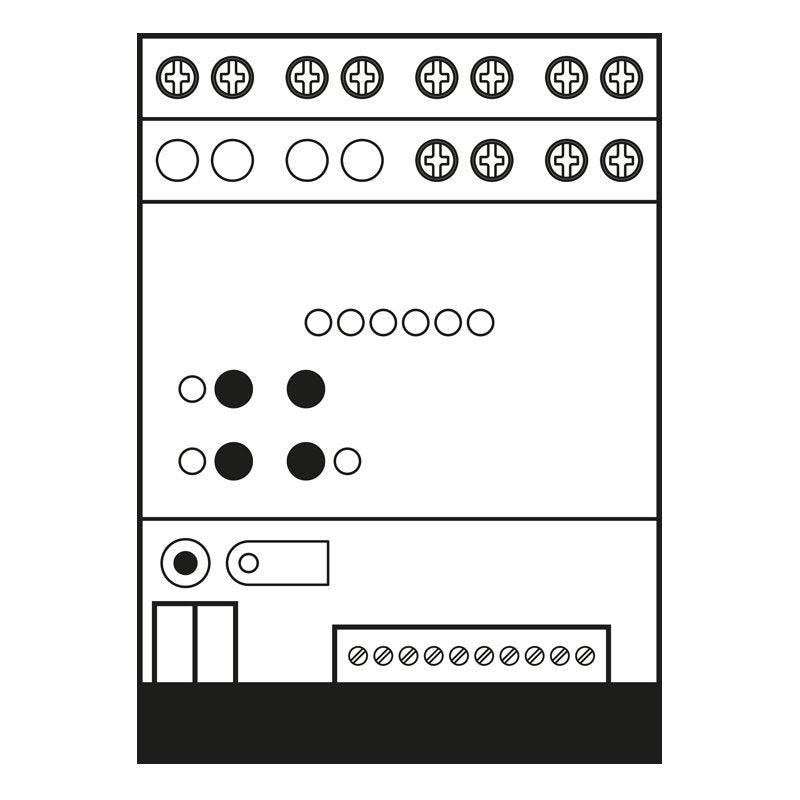

REG-Gehäuse 4 TE
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher mit potentialfreien Kontakten
Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
Schalten elektrothermischer Stellantriebe
Abfrage konventioneller Schalt- oder Tastkontakte, Fensterkontakte etc. in KNX-Anlagen zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc.
Abfrage externer Temperatursensoren zur Heizungsregelung
Logikfunktionen zur Steuerung von Gebäudefunktionen
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Aktorfunktionen: Schalten, Jalousie, elektrothermische Stellantriebe
Aktorfunktion paarweise umschaltbar
Integrierte Tasterschnittstelle mit 6 Eingängen
2 integrierte Raumtemperaturregler
2 Eingänge für Temperaturfühler (Art.-Nr. FF NTC)
Ausgänge manuell bedienbar, Baustellenbetrieb
Rückmeldung im Handbetrieb und im Busbetrieb
Szenenfunktion
Sperren einzelner Ausgänge per Hand oder Bus
Schaltfunktion
Max. 6 Schaltausgänge
Schließer- oder Öffnerbetrieb
Logische Verknüpfung und Zwangsführung
Rückmeldefunktion
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Jalousiefunktion
Max. 3 Jalousieausgänge
Eignung für AC-Motoren 230 V
Behangposition direkt ansteuerbar
Lamellenstellung direkt ansteuerbar
Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
Zwangsstellung durch übergeordnete Steuerung
Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
Sonnenschutzfunktion
Funktion Stellantriebe
Max. 2 Ausgänge für elektrothermische Stellantriebe
Schaltbetrieb oder PWM-Betrieb
Stellantriebe mit Charakteristik stromlos offen oder stromlos geschlossen ansteuerbar
Notbetrieb bei Busausfall für Sommer und Winter
Schutz gegen festsitzende Ventile
Zwangsstellung
Zyklische Überwachung der Eingangssignale parametrierbar
Heizungsregler
2 interne Regelkreise zur Regelung von zwei unabhängigen Räumen
Regelung für Heiz- oder Kühlbetrieb, optional mit Zusatzstufe
Zweipunkt-, PWM- oder PI-Regelung
Vordefinierte Heizarten (Warmwasserheizung, Gebläsekonvektor ...) oder individuelle Parameter möglich
Eingänge
6 Eingänge für Taster
Funktion der Eingänge: Schalten, Dimmen, Jalousiesteuerung, Lichtszenen-Nebenstelle, Helligkeits- oder Temperatur-Wertgeber
2 Eingänge für externe Temperaturfühler
Logikfunktionen
Bis zu 10 Logikfunktionen mit jeweils 8 Eingängen, z.B. für UND-, ODER- und XOR-Verknüpfungen
Umwandeln von Datenpunkttypen, z.B. 1 Bit auf 8 Bit
Vergleichsoperationen, z.B. <
, >
, =, =
Arithmetische Funktionen, z.B. +, , *, :
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Montageart |
REG |
| Breite in Teilungseinheiten |
4 |
| Mit Display |
nein |
| Status-LED |
ja |
| IR-Sensor |
nein |
| Manuelle Sollwertverstellung |
nein |
| Präsenztaster |
nein |
| Mit Temperaturregler |
ja |
| Mit integriertem DCF77-Empfänger |
nein |
| Mit Zeitschaltuhr |
nein |
| Mit Diebstahl-/Demontageschutz |
nein |
| Werkstoff |
Kunststoff |
| Farbe |
weiß |
| Mit Busankopplung |
ja |
Lieferumfang:

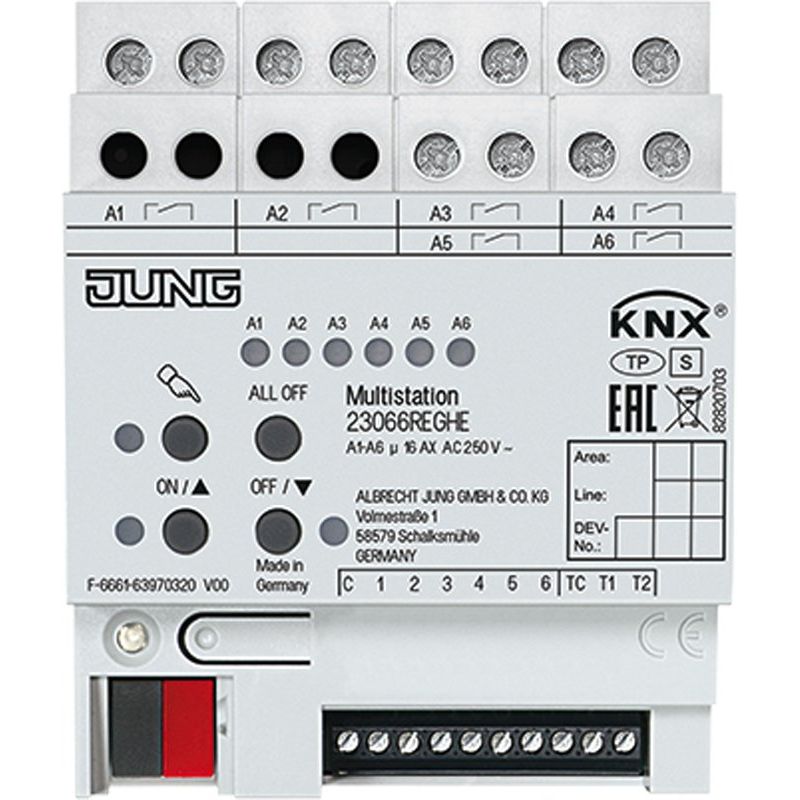

1 x Jung - Bussystem-Mehrfach Bediengerät KNX Multistation 23066 REGHE
