Bestimmungsgemäßer Gebrauch
Schalten und Helligkeitseinstellung von Leuchten mit 1-10-V-Schnittstelle
Bedienung mit geeigneten eNet-Funksendern
Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken
Produkteigenschaften
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Szenenbetrieb möglich
Statusanzeige der 1-10-V-Teilnehmer über LED
Statusrückmeldung an Funksender
1-10-V-Teilnehmer mit Taste Prog schaltbar
1-10-V-Schnittstelle ist gegen Verpolen geschützt
Mit eNet-Server einstellbar:
Maximalhelligkeit
Dimmgeschwindigkeit
Ein-/ Ausschaltverzögerung
Auf-/ Abdimmrampe
Abschaltwarnung
Bediensperren
Dauer-Ein, Dauer-Aus
Hotelfunktion
Nachlaufzeit
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Repeaterfunktion
Fehlerspeicher auslesen
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: max. 0,5 W
Umgebungstemperatur: -25 ... +70 °C
Kontaktart: µ
Steuerspannung: 0,5 ... 11 V
Steuerstrom: max. 50 mA
Schaltstrom
Ohmsch: 6 A
Leuchtstofflampen: 3 AX
Anschlussleistung
Ohmsche Last: 1380 W
Kapazitive Last: 690 VA (560 µF)
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,75 ... 2,5 mm2
Maße (Ø x H): 53 x 28 mm
Gesamtlänge Lastleitung: max. 100 m
Gesamtlänge Steuerleitung: max. 100 m
Funkfrequenz: 868,0 ... 868,6 MHz
Sendeleistung: max. 20 mW
Sendereichweite im Freifeld: typ. 100 m
Empfängerkategorie: 2
| Technische Details |
|---|
| Bussystem KNX |
nein |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
ja |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
eNet |
| Funk bidirektional |
ja |
| Montageart |
Unterputz |
| Mit Busankopplung |
ja |
| Nebenstelleneingang |
nein |
| Vor Ort-/Handbedienung |
ja |
| Mit LED-Anzeige |
ja |
| Schnittstelle 1-10 V |
ja |
| Max. Schaltstrom (Ohmsche Last) |
6 A |
| Max. Schaltleistung |
1380 W |
| Anzahl der Ausgänge |
1 |
| Max. Steuerstrom |
50 mA |
| Schutzart (IP) |
IP2X |
| Min. Tiefe der Gerätedose |
36 mm |
Lieferumfang:

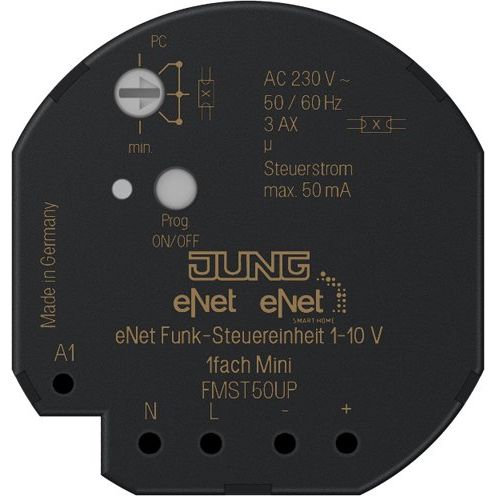

1 x Jung - Bussystem-Lichtsteuereinheit Funk-Steuereinheit FM ST 50 UP 1 bis 10 V
