REG-Gehäuse 2 TE
Bestimmungsgemäßer Gebrauch
Steuern elektrisch betriebener Jalousien, Rollläden und Markisen
Bedienung mit geeigneten eNet-Funksendern
Betrieb mit Netzteil 12 V REG (Art.-Nr. NT 1220 REG VDC) und eNet Funk-Empfangsmodul REG (Art.-Nr. FM FK 32 REG) oder eNet-Server
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Betriebsartenschalter zur Umschaltung auf Jalousieaktor, Rollladenaktor oder Parametrierung über eNet-Server
Positionierung von Jalousie und Lamelle über Szenenaufruf
Position für Sonnenschutz und Dämmerung speicherbar
Statusrückmeldung an Funksender
Ausgang mit Taste Prog schaltbar
Behanglaufzeit speicherbar
Lamellenumsteuerzeit speicherbar
Tuchstraffung bei Markisen
Statusanzeige mit LED
Mit eNet-Server einstellbar:
Umsteuerzeit bei Richtungswechsel
Laufrichtung invertierbar
Bediensperren
Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm
Zusatzfunktionen mit eNet-Server:
Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0
Update der Gerätesoftware
Fehlerspeicher auslesen
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Umgebungstemperatur: -5 ... +45 °C
Minimale Ansteuerzeit in Betriebsart
Jalousie: 0,1 s
Rollladen: 0,3 s
Kontaktart: µ
Standby-Leistung: max. 0,2 W
Laufzeit: 1 ... 600 s
Werkseinstellung Laufzeit: 120 s
Lamellenverstellzeit: 0 ... 10 s
Anschlussleistung
Motoren: 1000 W
Anschluss Lastklemmen: Schraubklemmen
eindrähtig: 1 x 1,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Einbaubreite: 36 mm (2 TE)
Busleitung
Nennspannung: DC 12 V SELV
Stromaufnahme: max. 20 mA
Anschluss Bus: Anschlussklemme
Leitungslänge: max. 3 m
| Technische Details |
|---|
| Bussystem KNX |
nein |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
ja |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
eNet |
| Funk bidirektional |
ja |
| Montageart |
REG |
| Breite in Teilungseinheiten |
2 |
| Mit Busankopplung |
ja |
| Vor Ort-/Handbedienung |
nein |
| Mit LED-Anzeige |
ja |
| Max. Schaltleistung |
700 W |
| Leistungsaufnahme |
0,2 W |
| Max. Anzahl der Jalousieausgänge |
1 |
| Funktion Schalten |
nein |
| Stromart |
DC |
Lieferumfang:

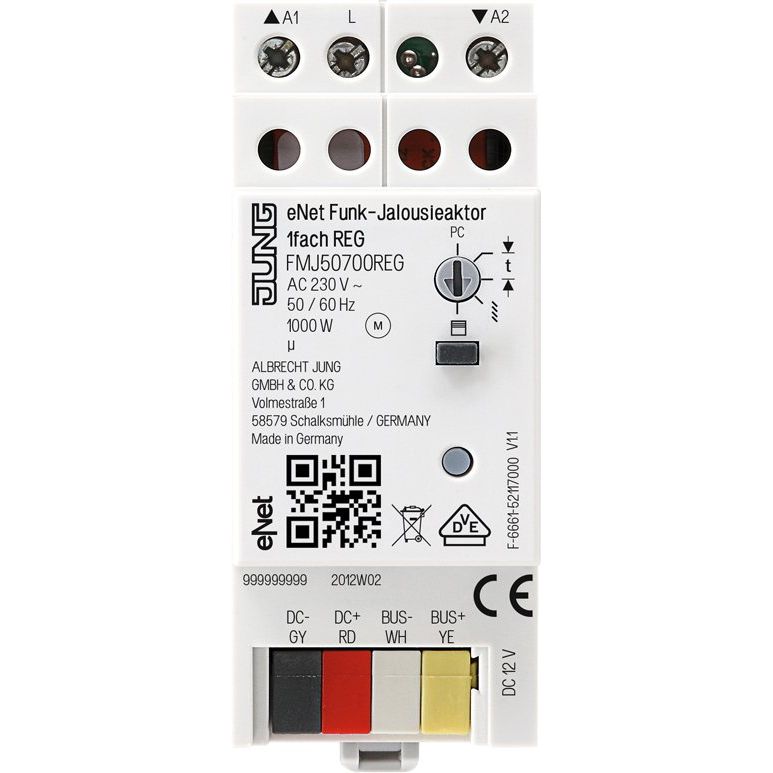

1 x Jung - Bussystem-Jalousieaktor Funk-Jalousie-Aktor FM J 50700 REG REG
