1 x 500 W, HV-LED-Lampen typ. 3 ... 100 W
REG-Gehäuse 4 TE
ETS-Produktfamilie Beleuchtung
Produkttyp Dimmer
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen (ab Geräteversion V04)
Drehzahlsteller zur Drehzahlregelung von Einphasen-Motoren wie z.B. Induktions- oder Spaltpolmotoren
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leerlauf-, kurzschluss- und übertemperatursicher
Meldung bei Kurzschluss
Ausgänge manuell bedienbar
Rückmeldung des Schaltzustandes und des Dimmwertes
Parametrierbares Einschalt- und Dimmverhalten
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Lichtszenenbetrieb
Sperren einzelner Ausgänge per Hand oder Bus
Statusanzeige der Ausgänge über LED
Betriebsstundenzähler
Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Ausführung |
Dimmaktor |
| Montageart |
REG |
| Breite in Teilungseinheiten |
4 |
| Mit Busankopplung |
ja |
| Busmodul abnehmbar |
nein |
| Nebenstelleneingang |
nein |
| Vor Ort-/Handbedienung |
ja |
| Mit LED-Anzeige |
ja |
| Anzahl der Ausgänge |
2 |
| Ausgangsleistung |
20 W |
| Leistungszusatz verwendbar |
ja |
| Lastart |
universal und LED Retrofit |
| Max. Steuerstrom |
18 mA |
| Max. Schaltleistung LED |
200 W |
| Spannung |
110 V |
| Parallel-Betrieb möglich |
nein |
| Frequenz |
50 Hz |
| Schutzart (IP) |
IP2X |
| Kompatibel mit Casambi |
nein |
Lieferumfang:

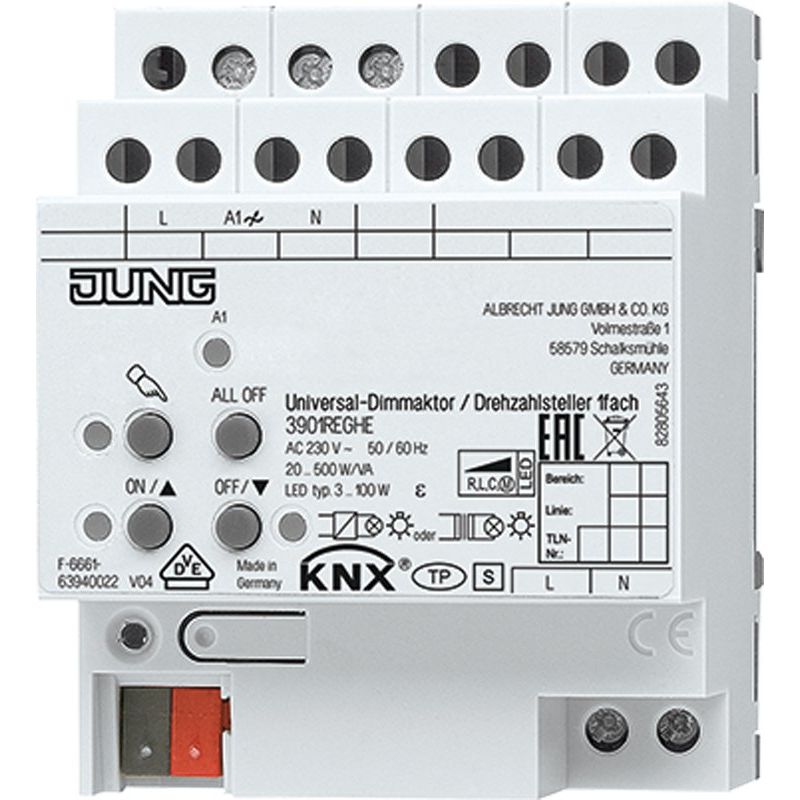

1 x Jung - Bussystem-Dimmaktor KNX Universal-Dimmaktor 3901 REGHE
