4 x 225 W, HV-LED-Lampen typ. 4 x 1 ... 35 W (Phasenanschnitt), 4 x 1 ... 200 W (Phasenabschnitt)
1 x 855 W
REG-Gehäuse 4 TE
mit elektronischer Handbetätigung und LED-Statusanzeige
Projektierung und Inbetriebnahme mit ETS5 oder neuer
ETS-Produktfamilie Beleuchtung
Produkttyp Dimmer
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Ausgänge manuell bedienbar, Baustellenbetrieb
Rückmeldung im Handbetrieb und im Busbetrieb
Sperren einzelner Ausgänge per Hand oder Bus
Statusrückmeldung
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App
Eigenschaften Dimmbetrieb
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leerlauf-, kurzschluss- und übertemperatursicher
Meldung bei Kurzschluss, Spannungsausfall und Überlast
Rückmeldung des Schaltzustandes und des Dimmwertes
Parametrierbares Einschalt- und Dimmverhalten
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Lichtszenenbetrieb
Statusanzeige der Ausgänge über LED
Betriebsstundenzähler
Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Eigenschaften Logik
Logikgatter
Umsetzer (Konvertierung)
Sperrglied
Vergleicher
Grenzwertschalter
Nennspannung: AC 110 ... 230 V ~
Netzfrequenz: 50/60 Hz
Verlustleistung: max. 7 W
Standby-Leistung: ca. 0,16 W pro Kanal
Umgebungstemperatur: -5 ... +45 °C
Lager-/Transporttemperatur: -25 ... +70 °C
Lampenlasten
Anschlussleistung 230 V je Ausgang
Wird die Nennspannung auf 110 V reduziert, halbieren sich die Lampenlasten.
Phasenanschnitt
Glüh- / HV-Halogenlampen 20 ... 210 W
Induktive Trafos: 20 ... 210 VA
Elektronische Trafos: 20 ... 210 W
NV-LED-Lampen dimmbar: 20 ... 100 VA
HV-LED-Lampen dimmbar: 1 ... 35 W
Kompaktleuchtstofflampen dimmbar: 20 ... 80 W
Phasenabschnitt
Glüh- / HV-Halogenlampen 20 ... 225 W
Elektronische Trafos: 20 ... 225 W
NV-LED-Lampen dimmbar: 20 ... 200 VA
HV-LED-Lampen dimmbar: 1 ... 200 W
Kompaktleuchtstofflampen dimmbar: 20 ... 150 W
Mischlasten
Kapazitiv-induktiv: nicht zulässig
Einbaubreite: 72 mm (4 TE)
KNX
KNX Medium: TP 256
Inbetriebnahmemodus: S-Mode
Nennspannung KNX: DC 21 ... 32 V SELV
Stromaufnahme KNX: 15 mA
Anschluss
Anschlussart: Anschlussklemme
eindrähtig: 1 x 0,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Ausführung |
Dimmaktor |
| Montageart |
REG |
| Breite in Teilungseinheiten |
4 |
| Mit Busankopplung |
ja |
| Busmodul abnehmbar |
nein |
| Nebenstelleneingang |
nein |
| Vor Ort-/Handbedienung |
ja |
| Mit LED-Anzeige |
ja |
| Anzahl der Ausgänge |
4 |
| Ausgangsleistung |
1 W |
| Leistungszusatz verwendbar |
ja |
| Lastart |
universal und LED Retrofit |
| Max. Steuerstrom |
15 mA |
| Max. Schaltleistung LED |
200 W |
| Spannung |
110 V |
| Parallel-Betrieb möglich |
ja |
| Frequenz |
50..60 Hz |
| Schutzart (IP) |
IP2X |
| Kompatibel mit Casambi |
nein |
Lieferumfang:

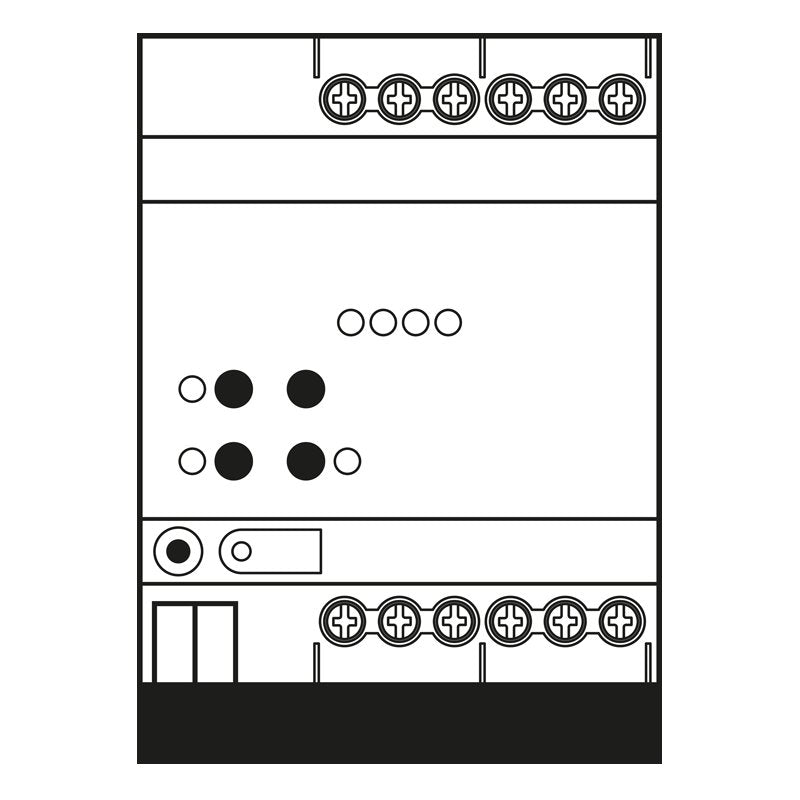

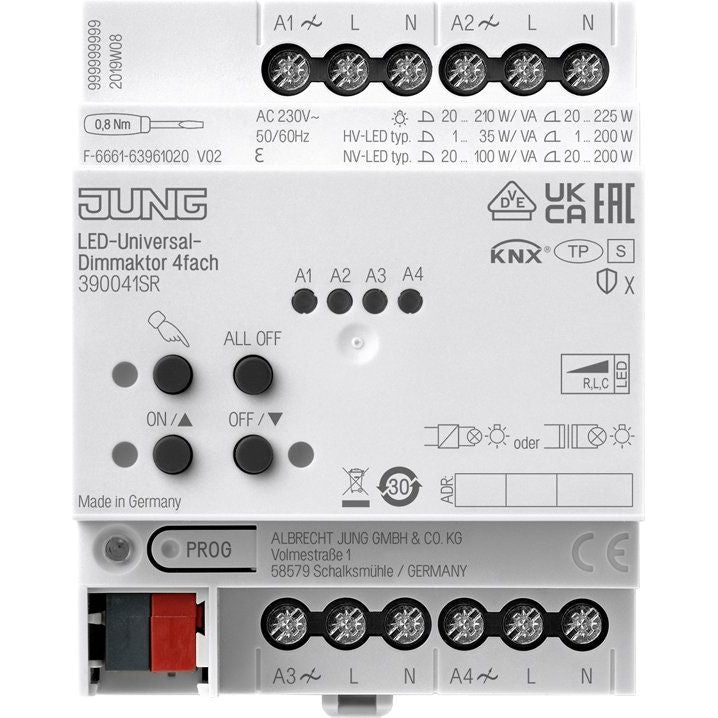

1 x Jung - Bussystem-Dimmaktor KNX Universal-Dimmaktor 39004 1S R LED, 4fach, 4 TE
