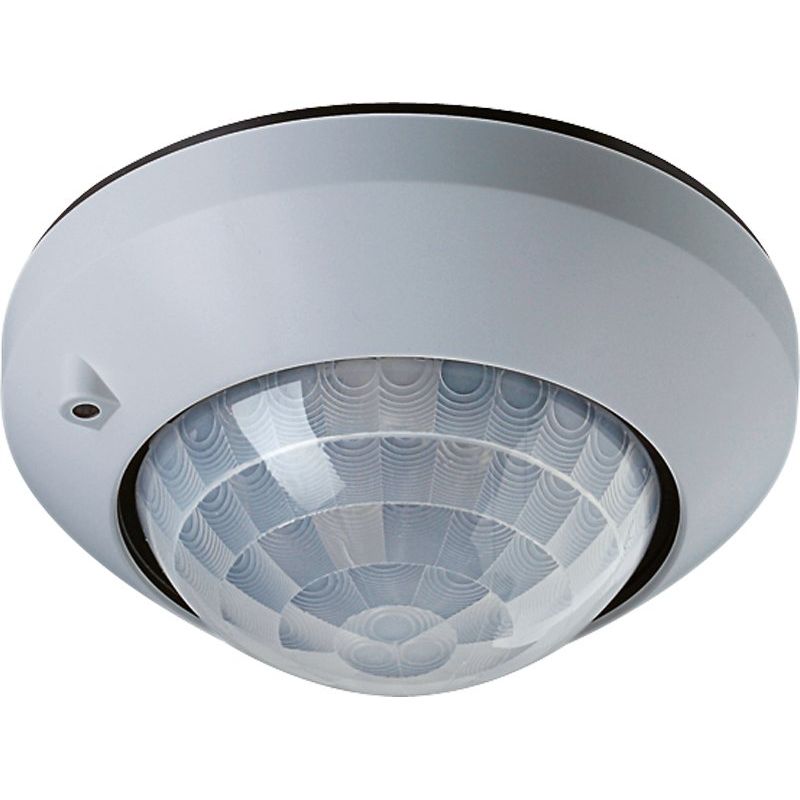

Jung - Bussystem-Bewegungsmelder KNX Präsenzmelder alu 3361-1 AL integr. Busankoppler

ETS-Produktfamilie Phys. Sensoren
Produkttyp Bewegungsmelder
Bestimmungsgemäßer Gebrauch
Bedarfsgerechtes Steuern von Beleuchtung, Raumthermostaten und anderen elektrischen Verbrauchern in Innenräumen
Deckenmontage an festen Decken in Gerätedose mit Abmessungen nach DIN 49073 oder Aufputzgehäuse Art.-Nr.: PM-KAPPE-1 bzw. PM-KAPPE AL-1

Produkteigenschaften
Integrierter Busankoppler
3 PIR-Sensoren
Erfassungsfeld 360°
Integrierter Helligkeitssensor
Einsatz als Präsenzmelder, Bewegungsmelder oder für Meldebetrieb
Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler
Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle
Einsteller zur manuellen Korrektur der Empfindlichkeit
Status-LED: Blinkt bei Bewegungserfassung
je nach Programmierung im normalen Betrieb oder nur während des Gehtest-Betriebs

Zusätzliche Eigenschaften Version &quot
Universal&quot
:
Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR)
5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen
Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb
PIR-Sensoren separat auswertbar
Helligkeitssensorfunktion mit 3 Grenzwerten
Tageslichtabhängige Lichtregelung mit max. 3 Kanälen, Sollwertverschiebung im Betrieb, separater Konfiguration von Anregel-, Regel- und Abregelphase
Lichtregelung mit Präsenzmelderfunktion kombinierbar

Präsenzmelderfunktion:
Erfassung kleinster Bewegungen z.B. an einem Arbeitsplatz zur Erkennung der Anwesenheit von Personen
Einschalten: Bewegungserkennung und Helligkeitsschwelle unterschritten
Ausschalten: Keine Bewegung im Erfassungsfeld und Ablauf der Nachlaufzeit, oder Helligkeitsschwelle überschritten

Bewegungsmelderfunktion:
Erfassung von Bewegungen zur Verkehrswegsicherung in Gebäuden
Nach dem Ansprechen und Einschalten arbeitet die Bewegungserfassung helligkeitsunabhängig.

Meldebetrieb:
Helligkeitsunabhängige Erfassung von Bewegungen im Erfassungsfeld
Einschalten: Nach Erkennen einer einstellbaren Anzahl Bewegungen innerhalb des eingestellten Überwachungszeitraums
Ausschalten: Keine Bewegung im Erfassungsfeld und Ablauf der Nachlaufzeit

Technische Details
Bussystem KNX	ja
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Ausführung	Präsenzmelder
Montageart	Aufputz
Geeignet für Deckenmontage	ja
Geeignet für Wandmontage	nein
Werkstoff	Kunststoff
Werkstoffgüte	Thermoplast
Oberflächenschutz	lackiert
Ausführung der Oberfläche	matt
Farbe	Aluminium (lackiert)
RAL-Nummer (ähnlich)	9006
Transparent	nein
Mit Busankopplung	ja
Nebenstelleneingang	nein
Busspannungsversorgung	ja
Unterkriechschutz/Rückfeldüberwachung	nein
Rückfeldüberwachung	nein
Betriebsartenschalter	nein
Ansprechhelligkeit einstellbar	ja
Ausschaltverzögerung selbstlernend	ja
DALI-2 zertifiziert	nein
Mit Akustiksensor	nein
Optimale Montagehöhe	3 m
Max. Reichweite zu einer Seite	10 m
Max. Reichweite frontal	2,5 m
Erfassungsfeld Durchmesser auf Fußboden	20 m
Erfassungswinkel vertikal	0 °
Erfassungswinkel horizontal	0 °
Anzahl der Kanäle	2
Min. Einschaltdauer	0 s
Max. Einschaltdauer	60 min
Tiefe	66 mm
Durchmesser	103 mm
Einbautiefe	22 mm
Min. Tiefe der Gerätedose	30 mm
Mit Anschlusskabel	nein

Lieferumfang:
1 x Jung - Bussystem-Bewegungsmelder KNX Präsenzmelder alu 3361-1 AL integr. Busankoppler
