Standard
für Busankoppler 3 Art.-Nr.: 2073 U
ETS-Produktfamilie Phys. Sensoren
Produkttyp Bewegungsmelder
Bestimmungsgemäßer Gebrauch
Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern in Innenräumen
Montage auf Busankoppler 3 (Art.-Nr.: 2073 U)
Produkteigenschaften
Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit
2 PIR-Sensoren
Erfassungsbereich 180°
Integrierter Helligkeitssensor
Ausschalthelligkeit einstellbar
Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler
Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle
Empfindlichkeit manuell einstellbar
Status-LEDs
Manuelles Schalten am Gerät
Erfassungsfeld zur Hälfte abblendbar (Aufsteckblende oder Parametereinstellung)
Stromaufnahme KNX: 3 ... 10 mA
Umgebungstemperatur: -5 ... +45 °C
Lager-/Transporttemperatur: -25 ... +70 °C
Relative Feuchte: 10 ... 100 % (keine Betauung)
Schutzklasse: III
Montagehöhe: 1,10 m
Erfassungswinkel: 180°
Helligkeitssensor
Messbereich: ca. 1 ... 1.000 lx
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Ausführung |
Bewegungsmelder |
| Montageart |
Unterputz |
| Geeignet für Deckenmontage |
nein |
| Geeignet für Wandmontage |
ja |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Oberflächenschutz |
lackiert |
| Ausführung der Oberfläche |
matt |
| Farbe |
graphitschwarz matt |
| RAL-Nummer (ähnlich) |
9005 |
| Transparent |
nein |
| Mit Busankopplung |
nein |
| Nebenstelleneingang |
nein |
| Busspannungsversorgung |
ja |
| Unterkriechschutz/Rückfeldüberwachung |
nein |
| Rückfeldüberwachung |
nein |
| Betriebsartenschalter |
ja |
| Tierschneise |
ja |
| Treppenhausüberwachung |
ja |
| Ansprechhelligkeit einstellbar |
ja |
| Teach-Funktion für Ansprechhelligkeit |
ja |
| Ausschaltverzögerung selbstlernend |
ja |
| DALI-2 zertifiziert |
nein |
| Mit Akustiksensor |
nein |
| Optimale Montagehöhe |
1,1 m |
| Max. Reichweite zu einer Seite |
20 m |
| Max. Reichweite frontal |
35 m |
| Erfassungsfeld Durchmesser auf Fußboden |
40 m |
| Erfassungswinkel vertikal |
6 ° |
| Erfassungswinkel horizontal |
0 ° |
| Anzahl der Kanäle |
1 |
| Min. Einschaltdauer |
10 s |
| Breite |
70 mm |
| Höhe |
70 mm |
| Einbaubreite |
70 mm |
| Einbautiefe |
0 mm |
| Einbaulänge |
70 mm |
| Mit Anschlusskabel |
nein |
| Länge des Anschlusskabels |
0 mm |
Lieferumfang:

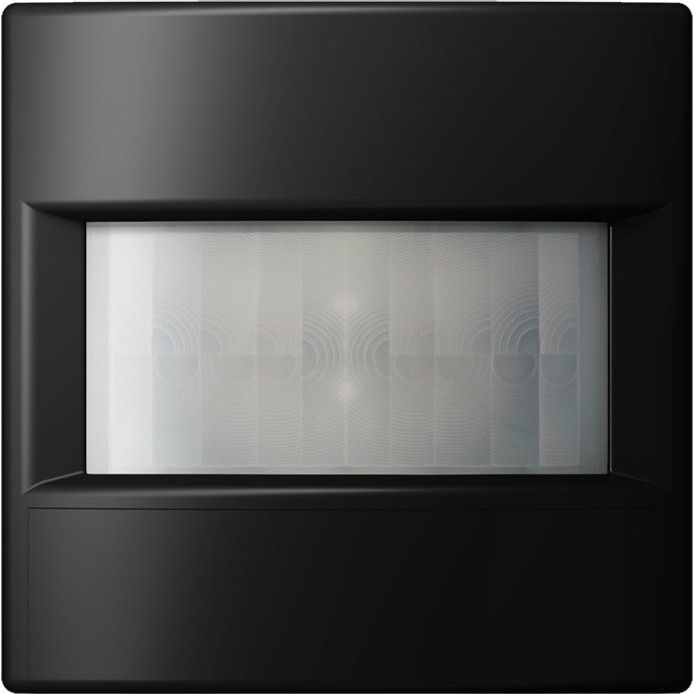

1 x Jung - Bussystem-Bewegungsmelder KNX-Automatikschalter LS 3181 SWM graphitschwarz matt
