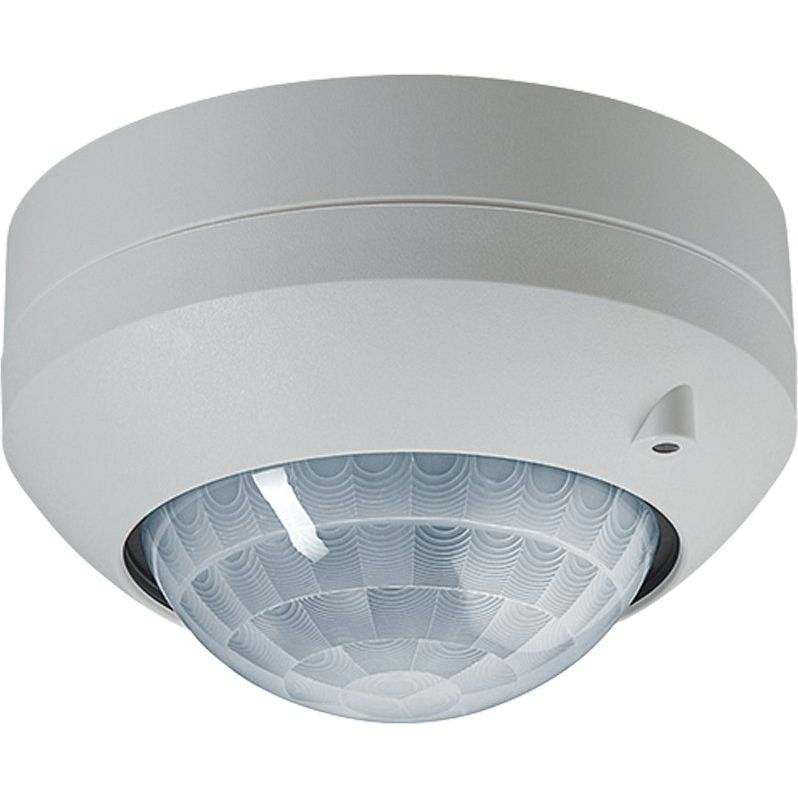

mit integriertem Leistungsteil
inklusive IR-Fernbedienung Art.-Nr.: DWPM FB IR K
Bestimmungsgemäßer Gebrauch
Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit
Deckenmontage, Aufputz im trockenen Innenbereich
Produkteigenschaften
2-Punkt-Lichtregelung
Funktionen einstellbar mit IR-Fernbedienung
Einschränken des Erfassungsfeldes durch Abschalten einzelner Sensoren oder Aufsteckblende
Bedienung mit IR-Fernbedienung, Nebenstelle 2-Draht oder Installationstaster
Teach-Funktion zum Anpassen der Helligkeitsschwelle, in Kombination mit IR-Fernbedienung
Abschaltwarnung
Kurzzeitbetrieb z.B. zum Ansteuern von akustischen Signalgebern
Anzeige-LEDs
Anwesenheitssimulation
Funktion als Dämmerungsschalter
Dynamische Nachlaufzeit
Erweiterung des Erfassungsbereiches durch Parallelschalten mehrerer Geräte
Nennspannung: AC 110 ... 230 V ~
Netzfrequenz: 50/60 Hz
Umgebungstemperatur: -5 ... +45 °C
Standby-Leistung: max. 0,3 W
Leitungsschutzschalter: max. 16 A
Kontaktart: µ
Erfassungswinkel: 360°
Maße (Ø x H): 103 x 66 mm
Montagehöhe: 3,00 m
Erfassungsbereich: Ø ca. 20 m
Empfindlichkeit: 25 ... 100 %
Helligkeitseinstellung: ca. 5 ... 2.000 lx (und Tagbetrieb)
Nachlaufzeit: ca. 10 s ... 30 min
Kurzzeitbetrieb
Impulsdauer: ca. 0,5 s
Impulspause: ca. 3 s
Schaltstrom bei 35 °C
Ohmsch: 16 A (AC1)
Leuchtstofflampen: 4 AX
Anschlussleistung bei AC 230 V ~ und 35 °C
Glühlampen: 2300 W
HV-Halogenlampen: 2000 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 400 W
Leuchtstofflampen unkompensiert: 920 VA
Kapazitive Last: 690 VA (560 µF)
Anschlussleistung bei AC 110 V ~ und 35 °C
Glühlampen: 1150 W
HV-Halogenlampen: 1000 W
Elektronische Trafos: 750 W
Induktive Trafos: 500 VA
HV-LED-Lampen: typ. 200 W
Kompaktleuchtstofflampen: typ. 200 W
Leuchtstofflampen unkompensiert: 460 VA
Kapazitive Last: 345 VA (560 µF)
Anschluss
eindrähtig: 1 x 1 ... 2,5 mm2
feindrähtig mit verzinnten Leiterenden: 1 x 0,75 ... 1,5 mm2
Anzahl Nebenstellen
Unbeleuchtete Installationstaster: unbegrenzt
Nebenstelle 2-Draht: unbegrenzt
Gesamtlänge Nebenstellenleitung: max. 100 m
Gesamtlänge Lastleitung: max. 100 m
IR-Fernbedienung
Batterietyp: 1 x Lithium CR 2025 (im Lieferumfang)
| Technische Details |
|---|
| Ausführung |
Präsenzmelder |
| Sensortyp |
sonstige |
| Mit DALI-Schnittstelle |
nein |
| Konstantlichtregelung |
nein |
| HLK-Ansteuerung |
nein |
| Zwangsabschaltung |
ja |
| Tierschneise |
nein |
| Unterkriechschutz/Rückfeldüberwachung |
nein |
| Rückfeldüberwachung |
nein |
| Vernetzbar |
ja |
| Scanwinkel |
360 ° |
| Optimale Montagehöhe |
3 m |
| Treppenhausüberwachung |
nein |
| Überbrückungsschalter |
nein |
| Max. Reichweite zu einer Seite |
10 m |
| Max. Präsenzbereich |
314 m² |
| Max. Reichweite frontal |
10 m |
| Erfassungsfeld Durchmesser auf Fußboden |
20 m |
| Geeignet für drahtlose Übertragung |
nein |
| Fernbedienbar |
ja |
| Mit Fernbedienung |
ja |
| Ansprechempfindlichkeit einstellbar |
ja |
| Ansprechhelligkeit einstellbar |
ja |
| Mit Signaleinheit |
ja |
| Teach-Funktion für Ansprechhelligkeit |
ja |
| Abdimmfunktion mit Dimmeinsatz |
nein |
| Montageart |
Aufputz |
| Geeignet für Deckenmontage |
ja |
| Geeignet für Wandmontage |
nein |
| Anschlussart |
Schraubklemme |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
sonstige |
| Halogenfrei |
ja |
| Ausführung der Oberfläche |
glänzend |
| Antibakterielle Behandlung |
nein |
| Farbe |
Aluminium (lackiert) |
| RAL-Nummer (ähnlich) |
9006 |
| Transparent |
nein |
| Schutzart (IP) |
IP20 |
| Spannungsart |
AC |
| Frequenz |
50 Hz |
| Nennspannung |
110 V |
| Min. Einschaltdauer |
10 s |
| Max. Einschaltdauer |
30 min |
| Ausschaltverzögerung |
120 s |
| Einschaltverzögerung |
0 s |
| Erfassungswinkel horizontal |
0 ° |
| Ansprechhelligkeit |
5..1000 lx |
| Max. Schaltleistung |
2300 W |
| Geeignet für C-Last |
ja |
| Temperatur |
-5..45 °C |
| Max. Einschaltstrom |
16 A |
| Min. Einschaltstrom |
16 A |
| Nebenstelleneingang |
ja |
| Alarmfunktion |
ja |
| Mit Akustiksensor |
nein |
| Tiefe |
66 mm |
| Durchmesser |
103 mm |
| Mit Anschlusskabel |
nein |
| Länge des Anschlusskabels |
0 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:
1 x Lithium CR 2025
