besteht aus Zugtaster, Rufmodul, Abstelltaster, Netzteil und USV-Modul
(Schraubbefestigung, ohne Befestigungskrallen)
komplett mit Rahmen 1fach
Montagehinweis USV-Modul: tiefe Dose verwenden
Das JUNG Notrufsystem dient dem Hilferuf in behindertengerechten WC-Anlagen. Es entspricht den sicherheitstechnischen Anforderungen nach DIN VDE 0834.
Das Notrufsystem ist modular aufgebaut.

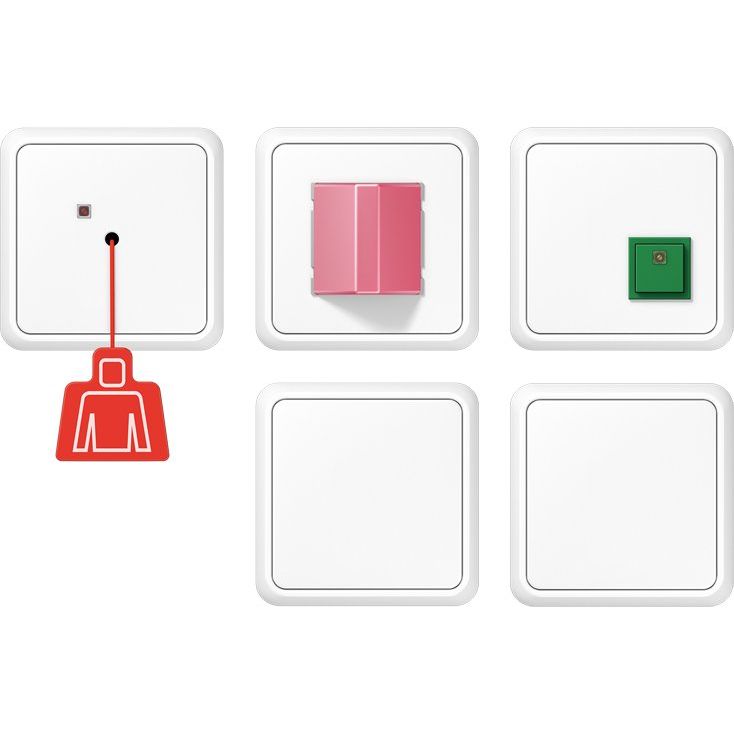

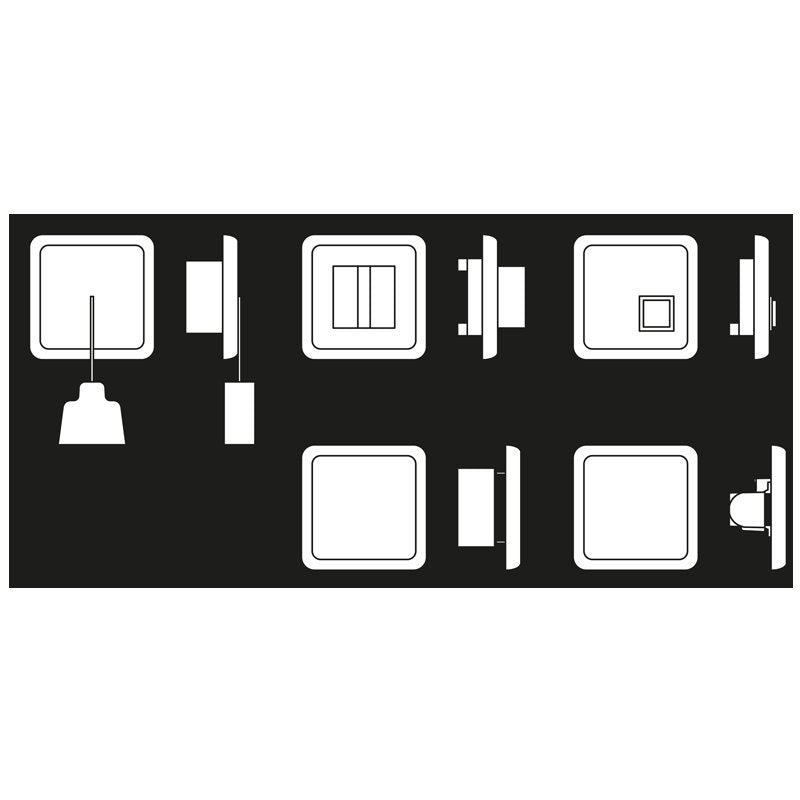

Die folgenden fünf Komponenten sind zusammen als komplettes Notrufset erhältlich:
ZugtasterÜber eine leicht erreichbare Zugschnur kann im Bad/WC ein Notruf ausgelöst werden. Der Zugtaster kann auch mitten im Raum an der Decke installiert werden, um für hilfsbedürftige Menschen gut erreichbar zu sein. Eine erfolgreiche Rufauslösung wird durch eine rote Beruhigungslampe am Taster signalisiert.
RufmodulDas Rufmodul kann z.B. außen neben der WC-Tür oder Flurtür installiert werden. Ein ausgelöster Notruf wird hier optisch durch eine rote LED und akustisch durch einen Summer signalisiert. Beide Signale können wahlweise von Dauerlicht/Dauerton auf Blinklicht/pulsierender Ton umgestellt werden.
AbstelltasterIm gleichen Raum, in dem sich der Zugtaster befindet, wird neben der Tür der Abstelltaster installiert. Das helfende Personal kann dort den ausgelösten Ruf abstellen.
Netzteil zur Spannungsversorgung des Notrufsystems mit DC 24 V
USV-Modul zur Überbrückung von Spannungsausfällen
Dienstzimmereinheit, Dienstzimmerterminal und Ruftaster sind separat erhältlich. Die Dienstzimmereinheit kann z.B. in einem Personal- oder Empfangsraum installiert werden. Eine grüne Taste markiert die Anwesenheit, eine gelbe Taste unterdrückt das akustische Notrufsignal des Rufmoduls für 20 Sekunden.
Die Komponenten des JUNG Notrufsystems werden mit Rahmen aus den Serien AS / A, CD oder LS ergänzt, so dass ein einheitliches Design im gesamten Gebäude möglich ist. Im kompletten Notrufset sind die Rahmen bereits enthalten.
Zur Erweiterung einer Anlage sind die Komponenten auch einzeln erhältlich.
| Technische Details |
|---|
| Ausführung |
Komplettset |
| Farbe |
alpinweiß |
| RAL-Nummer (ähnlich) |
9016 |
| Spannungsart |
DC |
| Nennspannung DC |
24 V |
| Mit Trafo |
ja |
| Schutzart (IP) |
sonstige |
| Gerätebreite |
71 mm |
| Gerätehöhe |
71 mm |
| Gerätetiefe |
32 mm |
Lieferumfang:
1 x Jung - Behindertenelement für Installationsschalterprogramme Notrufset NRS CD 0834-2 WW unclear
