Jumo - Temperaturüberwachungsgerät Routermodul 705040-36

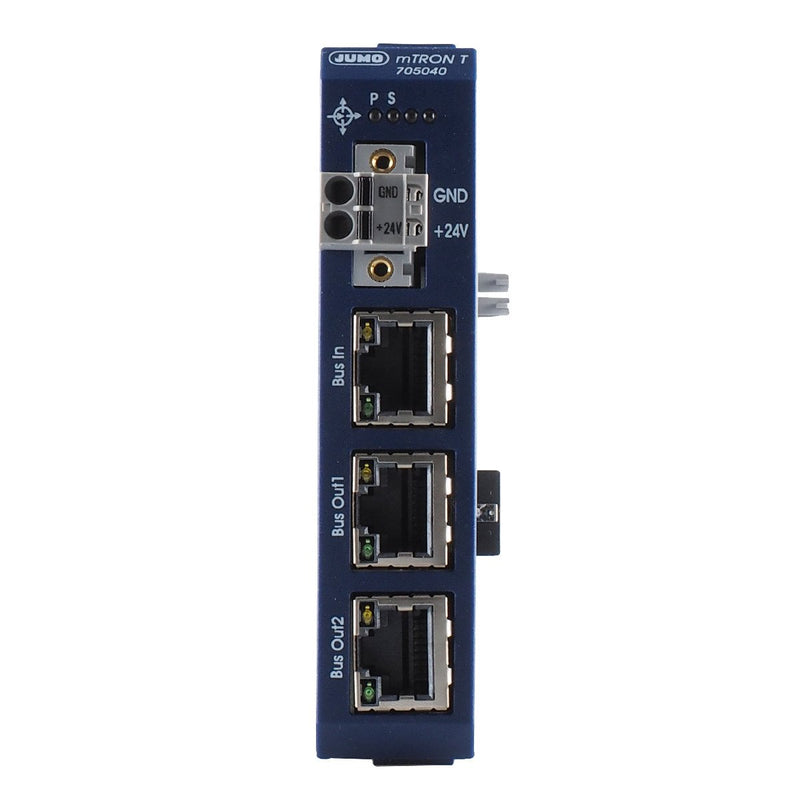

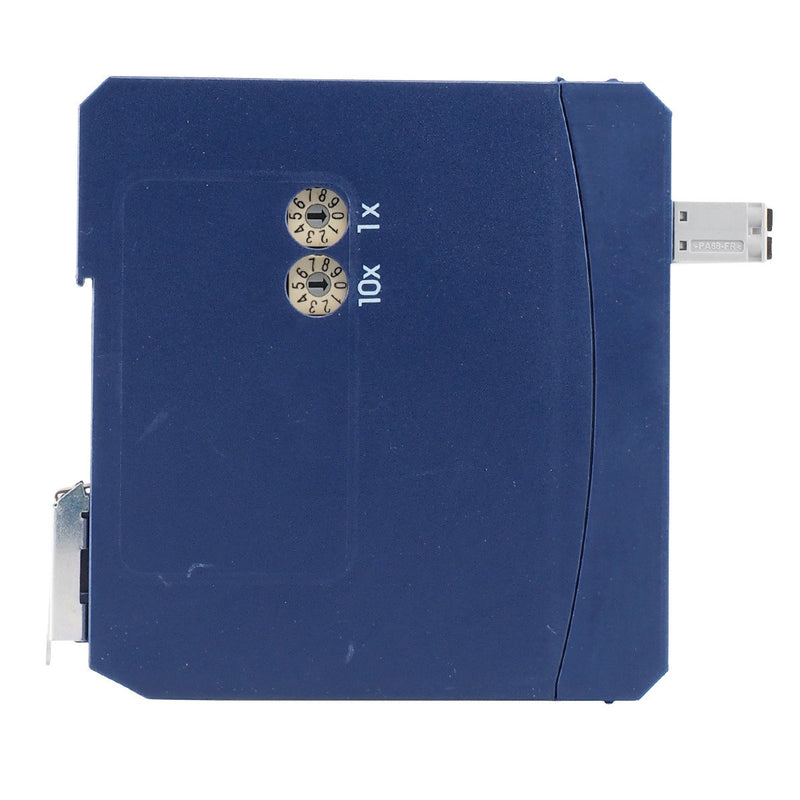

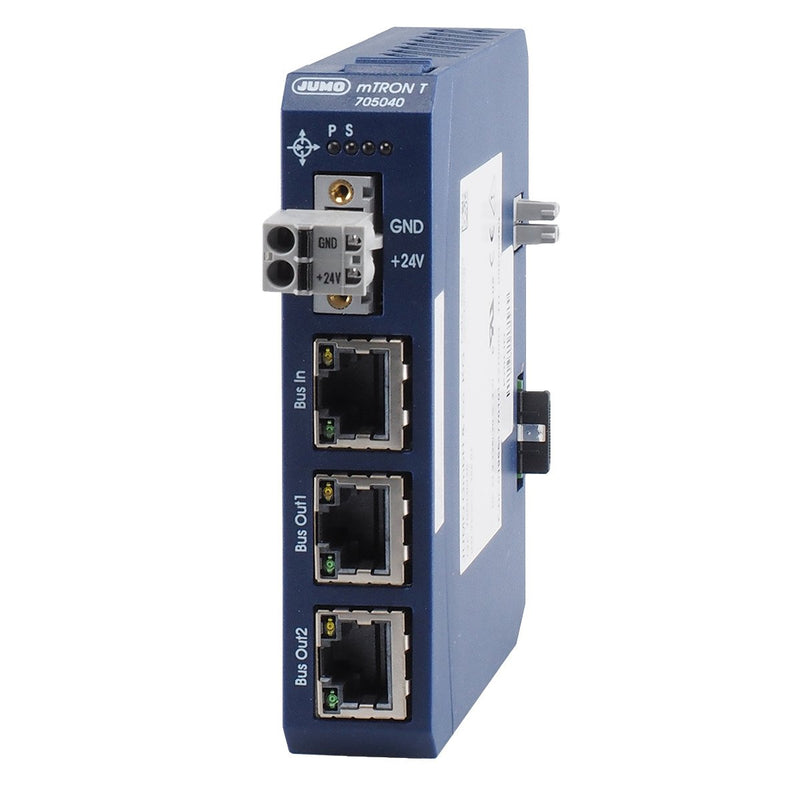

Mit dem Routermodul (Komponente des Gesamtsystems mTRON T) mit frontseitigen RJ45-Systembusanschlüssen (1 x Bus In, 2 x Bus Out) wird eine Dezentralität innerhalb des Automatisierungssystems erreicht, d. h. die Ein-/Ausgangsmodule werden auf mehrere Hutschienen/Schaltschränke verteilt. Bis zu 100 m Entfernung können zwischen zwei Routermodulen bzw. zwischen einem Routermodul und einem Basismodul oder Multifunktionspanel liegen. In einem System sind max. 30 Routermodule und max. 30 Ein-/Ausgangsmodule möglich. Die Spannungsversorgung und der Betriebszustand des Moduls werden durch Leuchtdioden angezeigt. Der elektrische Anschluss der Spannungsversorgung des Routermoduls erfolgt frontseitig über eine abnehmbare Klemmleiste. Das Routermodul benötigt keine Konfiguration. Es wird durch das Setup-Programm in das Gesamtsystem eingebunden. Für spezielle Anwendungen wie zum Beispiel Hot-Connect lässt sich die Adresse des Routermoduls über Drehcodierschalter einstellen. Der Moduleinschub lässt sich im Servicefall einfach nach vorn aus dem Gehäuse ziehen. Das Gehäuse einschließlich Busplatine bleibt dabei auf der Hutschiene montiert. Die Spannungsversorgung beträgt Spannungsversorgung DC 24 V +25/-20 %.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	0 V
Versorgungsspannung bei AC 60 Hz	0 V
Versorgungsspannung bei DC	19..30 V
Anzahl der Messkreise	12
Fehlerspeicherung möglich	nein
Externer Reset möglich	nein
Breite	23 mm
Höhe	104 mm
Tiefe	116 mm

Lieferumfang:
1 x Jumo - Temperaturüberwachungsgerät Routermodul 705040-36
