Jumo - Temperaturüberwachungsgerät Multifunktionpanel 705060/8-00-0036/000

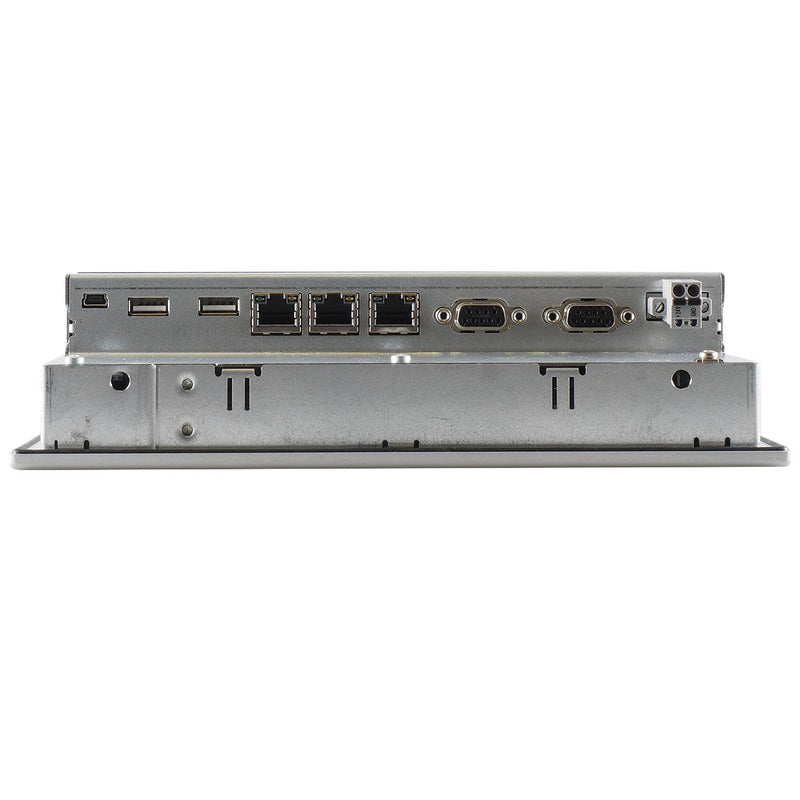

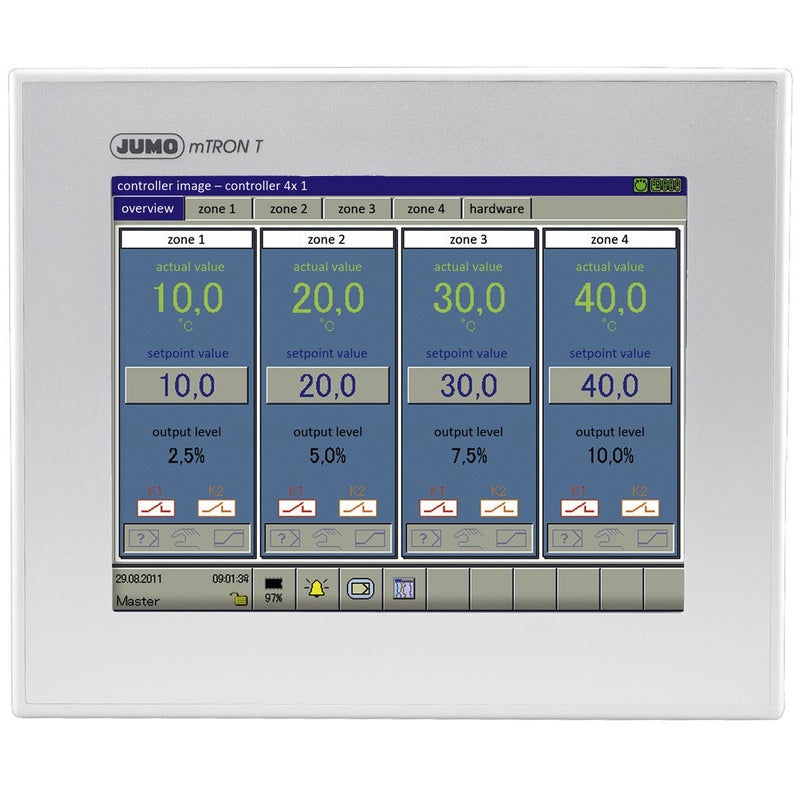

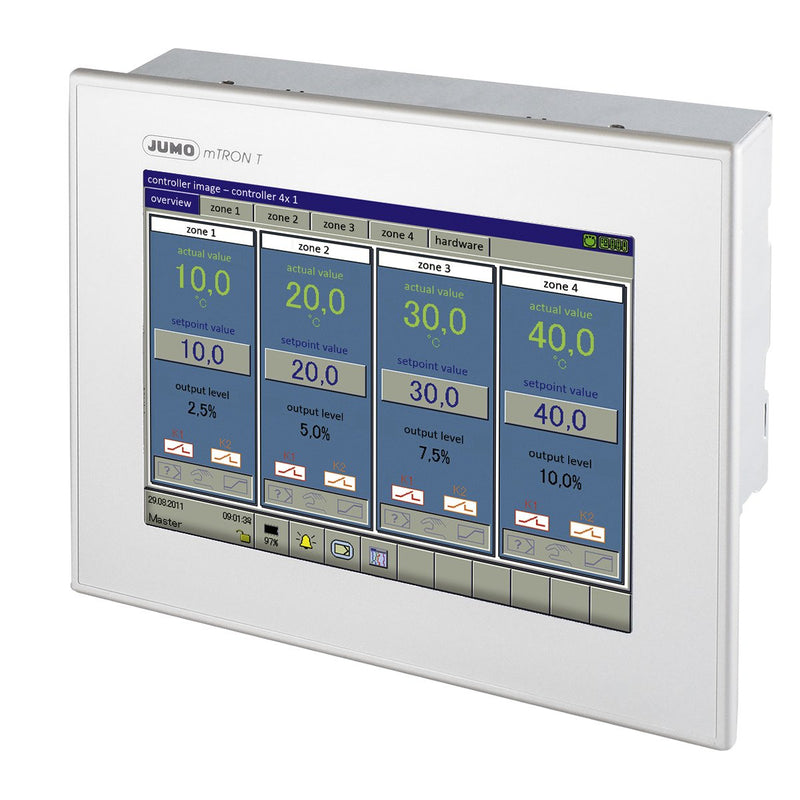

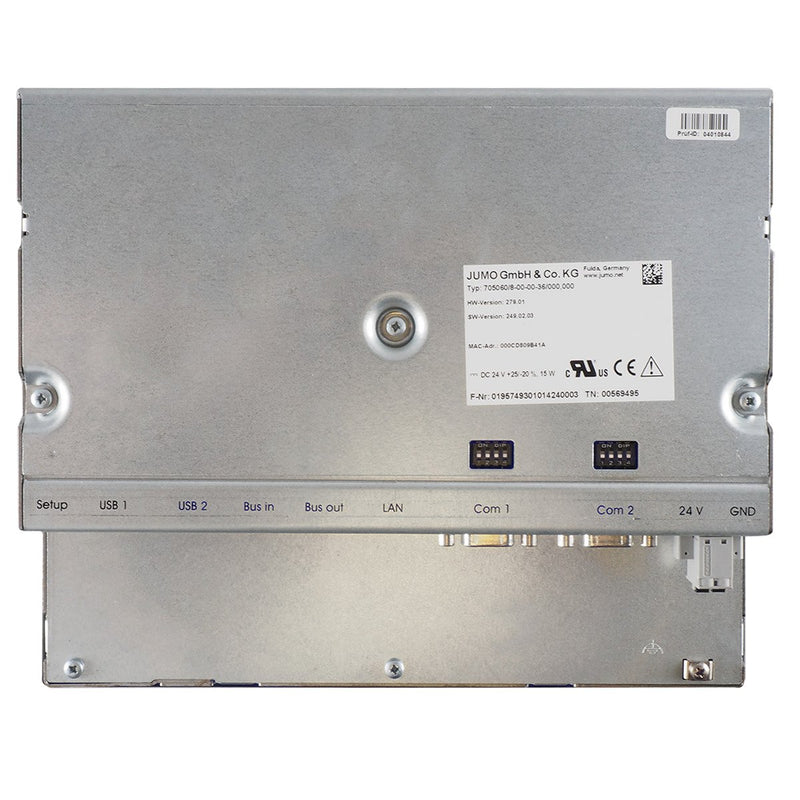

Das Multifunktionspanel (Komponente des Gesamtsystems mTRON T) verfügt über die Anschlussmöglichkeiten: 1x Ethernet (RJ45), 1x Systembus In (RJ45), 1x Systembus Out (RJ45) sowie 2x USB-Host. Das Panel ist für eine Spannungsversorgung von DC 24 V +25/-20 % ausgelegt. Das TFT-Touchscreen dient der leichteren und übersichtlicheren Messdatenvisualisierung, Bedienung, Konfiguration und Parametrierung des Systems. Der TFT-Farbbildschirm hat eine Bildschirmdiagonale von 21,3 cm (8,4 ), eine Auflösung von 640 × 480 Pixel, 256 Farben und LED-Hintergrundbeleuchtung. Als Mensch-Maschine-Schnittstelle ermöglicht das Panel einen optimalen und geordneten Einblick in die Prozesszustände und die Parameter des Systems. Weiterhin ermöglicht es die Darstellung und Bedienung von Reglerbildern und Prozessbildern des Programmeditors und der optionalen Registrierfunktion. Sollwerte, Chargentexte, Parameter und Konfigurationsdaten lassen sich vom Anwender direkt am Bildschirm eingeben und ändern. Die über den Systembus übertragenen Prozessdaten werden in Echtzeit dargestellt. Eine Datenarchivierung und Auswertung wird mit bewährten PC-Programmen ermöglicht. Zusätzlich zu den serienmäßigen Schnittstellen (LAN, USB) sind optional zwei serielle Schnittstellen verfügbar, an die ein Barcode-Scanner, ein Modem oder andere Modbus-Geräte (Master, Slave) angeschlossen werden können. Durch ein optionales Setup-Programm wird das Multifunktionspanel vom Anwender komfortabel konfiguriert.

Technische Details
Ausführung des elektrischen Anschlusses	sonstige
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	0 V
Versorgungsspannung bei AC 60 Hz	0 V
Versorgungsspannung bei DC	19..30 V
Fehlerspeicherung möglich	ja
Externer Reset möglich	nein
Breite	235 mm
Höhe	195 mm
Tiefe	58 mm

Lieferumfang:
1 x Jumo - Temperaturüberwachungsgerät Multifunktionpanel 705060/8-00-0036/000
