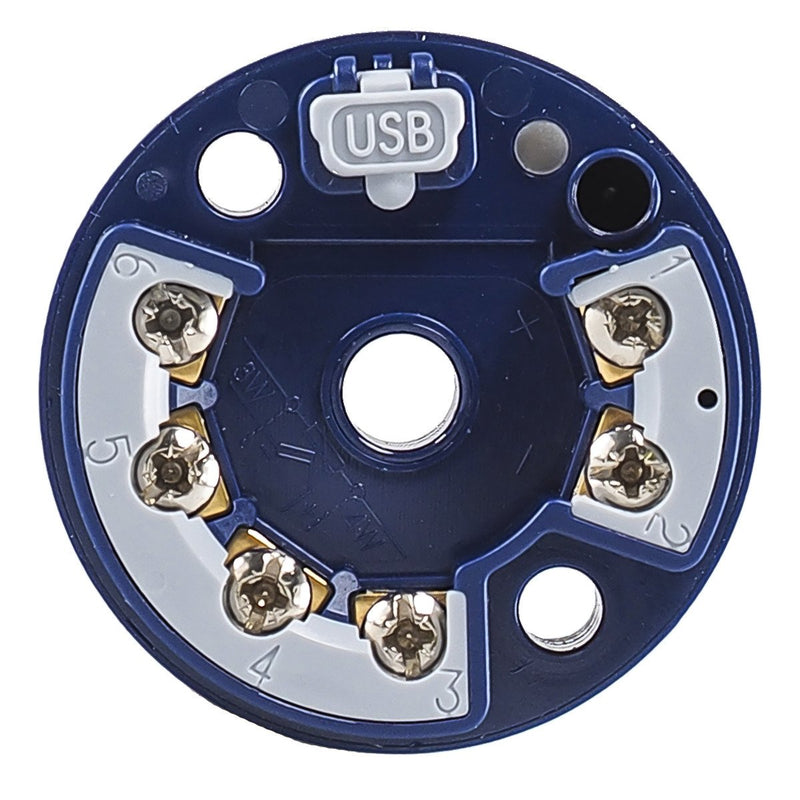

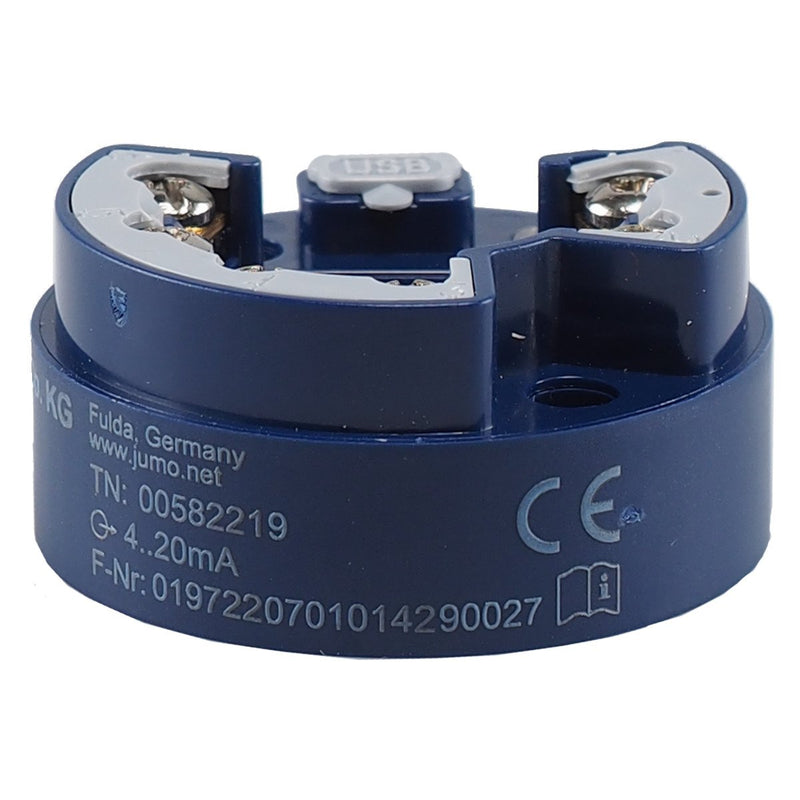

Jumo - Temperaturüberwachungsgerät Messumformer 707050/8-06 dTRANS T05 B

Die Messumformer erfassen Sensorsignale von Widerstandsthermometern, Thermoelementen, Widerstandspotenziometern/WFG oder Widerständen/Potis. Bei Einsatz eines Widerstands/Potis oder Widerstandsthermometers kann der eingangsseitige Sensoranschluss in Zwei-, Drei- oder Vierleiterschaltung erfolgen. Spannungssignale im Bereich von -100 ... +1100 mV können ebenfalls erfasst werden. Je nach Wahl des Messeingangs stehen die Linearisierungsvarianten linear, temperaturlinear sowie die Möglichkeit einer komfortabel konfigurierbaren kundenspezifischen Linearisierung zur Verfügung. Als Ausgangssignal liefert der Messumformer 4 ... 20 mA. Der Messeingang und das Ausgangssignal sind voneinander galvanisch getrennt. Bei beiden Typen ist eine Reversion des Ausgangssignals möglich. Die Konfiguration des Messumformers hinsichtlich Fühlerart, Anschlusstechnik des Fühlers, Messbereich (frei einstellbar) und Linearisierung erfolgt mit Hilfe eines Setup-Programms am PC. Die Verbindung mit dem PC wird über eine USB-Schnittstelle, welche keine zusätzliche Hilfsspannung benötigt, hergestellt. Über die USB-Schnittstelle kann der vom Messumformer erfasste Min.-/Max.-Prozesswert, die Min.-/Max. -Betriebstemperatur ausgelesen und die Sensorverdrahtung online überprüft werden. Der Betriebszustand des Messumformers wird über eine zweifarbige Kontroll-LED (rot/grün) signalisiert. Im störungsfreien Betrieb leuchtet diese grün. Tritt eine Störung auf, wie z. B. Fühlerbruch, wird dies mit einem Blinkcode angezeigt.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	0 V
Versorgungsspannung bei AC 60 Hz	0 V
Versorgungsspannung bei DC	11..35 V
Anzahl der Messkreise	1
Fehlerspeicherung möglich	nein
Externer Reset möglich	nein
Temperaturmessbereich	0..100 °C
Widerstandsmessbereich	0..3000 Ohm
Breite	44 mm
Höhe	21 mm
Tiefe	44 mm

Lieferumfang:
1 x Jumo - Temperaturüberwachungsgerät Messumformer 707050/8-06 dTRANS T05 B
