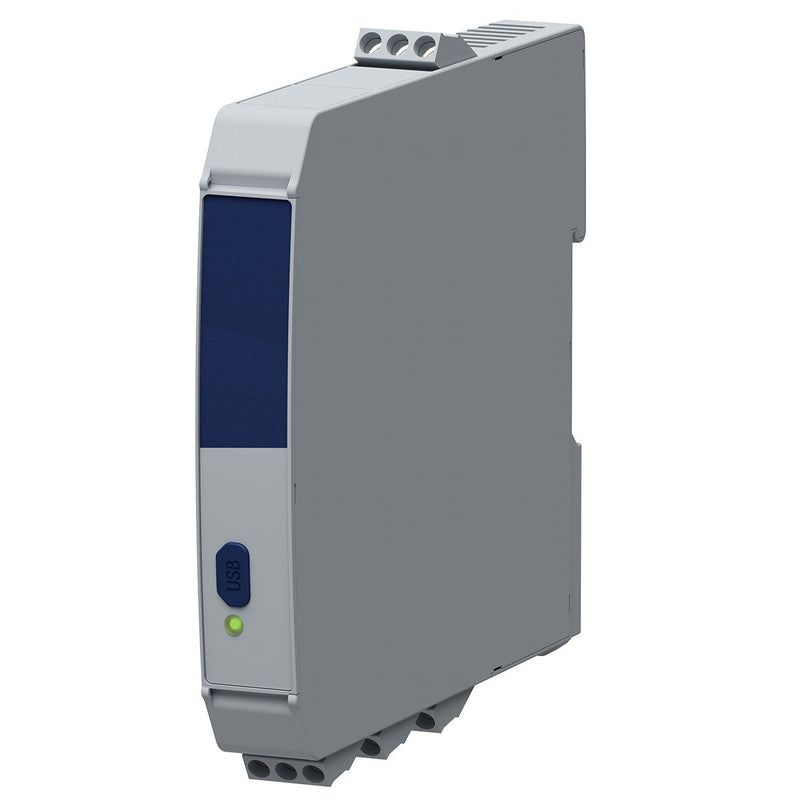

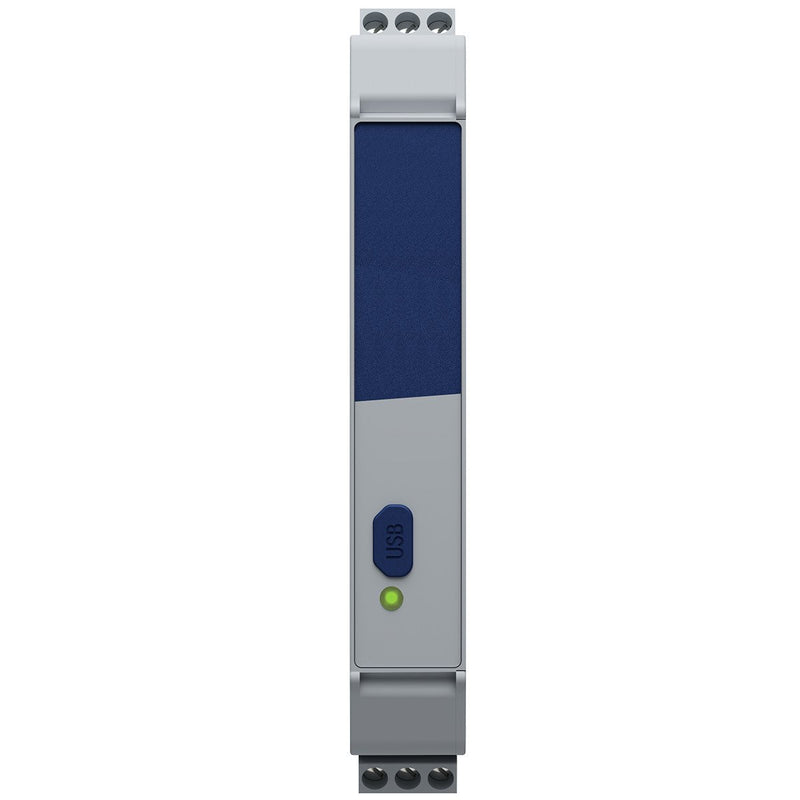

Jumo - Temperaturüberwachungsgerät Messumformer 00718766 4-20mA 0-100°C − 1 Stück

Der Multifunktions-Vierdrahtmessumformer ist dank galvanischer Trennung und kundenspezifischer Linearisierung die Lösung für verschiedenste Anwendungen im Anlagenbau. Mit einer Breite von nur 17,5 mm ist das Einstiegsmodell sehr platzsparend im Schaltschrankeinbau. Er erfasst Sensorsignale von Widerstandsthermometern in 2-, 3- oder 4-Leiterschaltung, Thermoelementen, Potis oder WFG in 3-Leiterschaltung sowie Spannungssignale im Bereich von DC 0 bis 1 V. Als Ausgangssignal liefert der Messumformer 0(4) bis 20 mA oder 0(2) bis 10 V. Der Messeingang und das Ausgangssignal sind voneinander galvanisch getrennt. Der Multifunktionsmessumformer ist mit einem Betriebsstundenzähler ausgestattet. Die Konfiguration des Messumformers hinsichtlich Fühlerart, Anschlusstechnik des Fühlers, Betriebsstundenzähler, Messbereich (frei einstellbar) und Linearisierung erfolgt mit Hilfe eines Setup-Programms am PC. Die Verbindung mit dem PC wird über eine USB-Schnittstelle, welche keine zusätzliche Hilfsspannung benötigt, hergestellt. Über die USB-Schnittstelle kann der vom Messumformer erfasste Min.-/Max.-Prozesswert sowie die Min.-/Max. -Betriebstemperatur ausgelesen und die Sensorverdrahtung online überprüft werden. Die Betriebszustände des Messumformers werden über eine 3-farbige LED (rot/grün) signalisiert.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	0 V
Versorgungsspannung bei AC 60 Hz	0 V
Versorgungsspannung bei DC	24 V
Anzahl der Messkreise	1
Fehlerspeicherung möglich	nein
Externer Reset möglich	nein
Temperaturmessbereich	0..100 °C
Widerstandsmessbereich	0..3000 Ohm
Breite	17,5 mm
Höhe	109 mm
Tiefe	126 mm

Lieferumfang:
1 x Jumo - Temperaturüberwachungsgerät Messumformer 00718766
