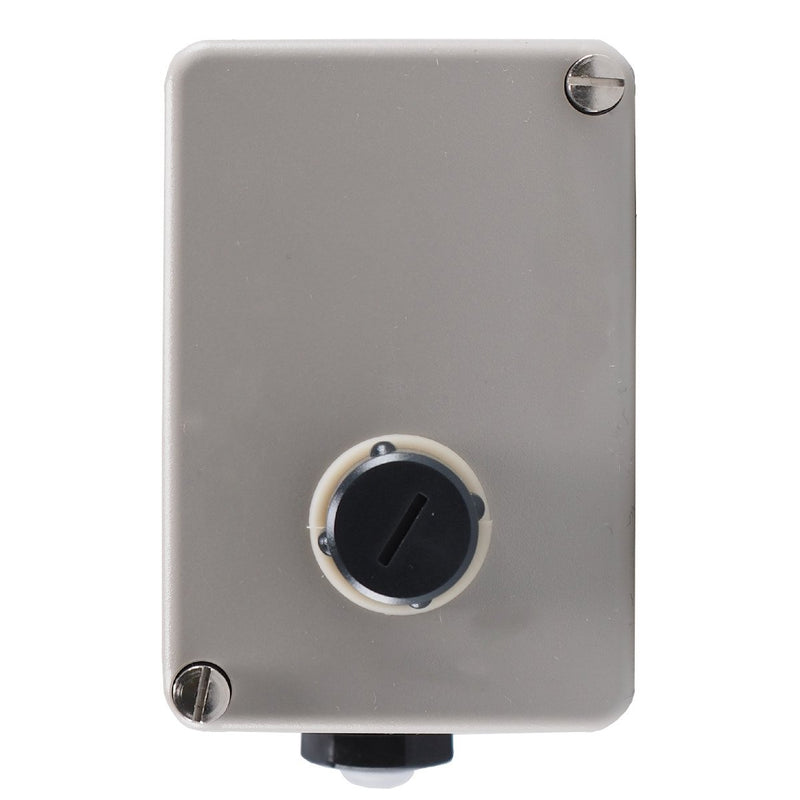

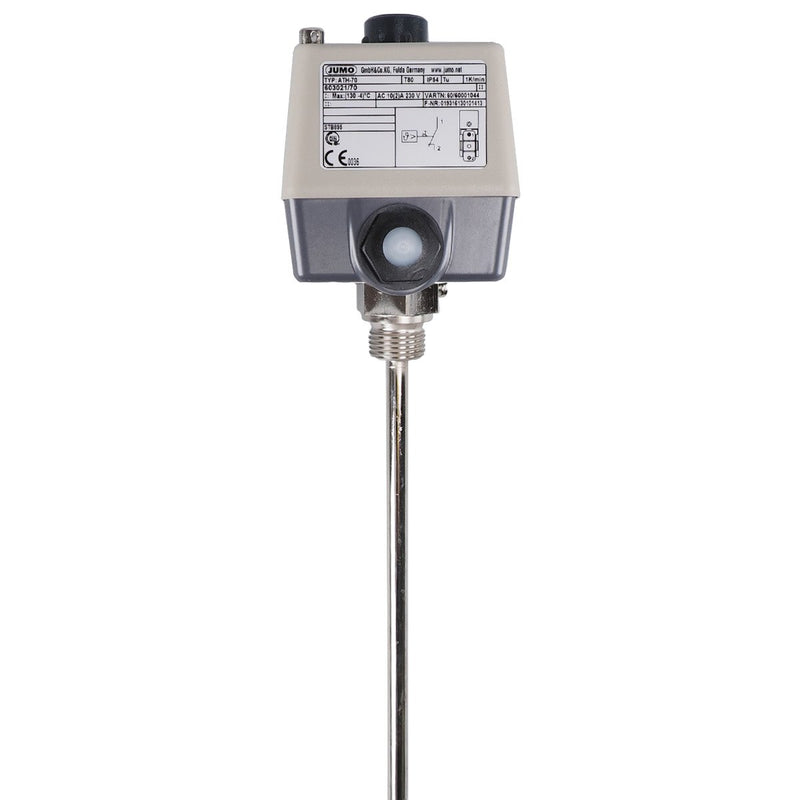

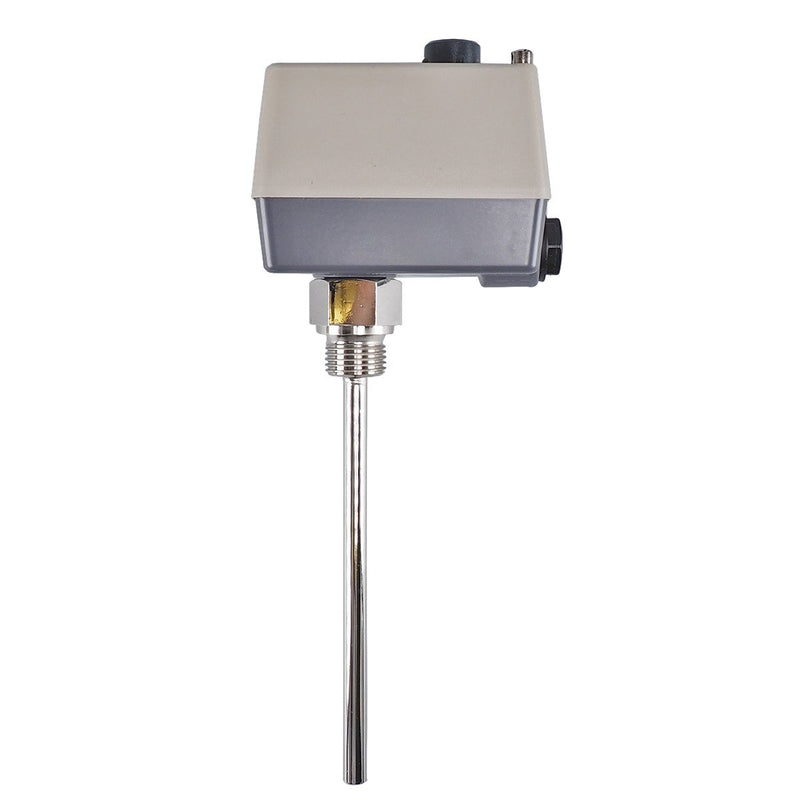

Jumo - Temperaturschalter Thermostat 60001044 60..130°C

Durch sein schlagfestes Gehäuse mit hochwertigem Kunststoffdeckel und Aludruckguss Unterteil ist der 1-polige mechanische Aufbaubauthermostat sehr robust und kann auch unter rauen Bedingungen eingesetzt werden. Das verwendete Messsystem arbeitet nach dem Flüssigkeitsausdehnungsprinzip und kann bis zu einer maximal zulässigen Fühlertemperatur von 150 °C problemlos eingesetzt werden. Das Tauchrohr aus Messing vernickelt hat einen Durchmesser von 8 mm. Die Befestigung erfolgt durch ein Gewinde G1/2 Form A nach DIN 3852/2. Die maximal zulässige Umgebungstemperatur am Gehäuse (Schutzart IP54) beträgt 80 °C. Mit Hilfe eines Schraubendrehers kann die gewünschte Abschalttemperatur nach Abnahme des Gehäusedeckels innenliegend auf einer Skala einfach eingestellt werden. Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt. Nach Unterschreitung der Gefahrentemperatur um ca. 10% des Skalenumfanges kann der Mikroschalter manuell entriegelt werden. Der Sicherheitstemperaturbegrenzer zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +0/-5 % im oberen Skalendrittel aus. Bei Zerstörung des Messsystems wird der Stromkreis bleibend geöffnet, eine Entriegelung ist dann nicht mehr möglich. Bei Abkühlung des Fühlers auf eine Temperatur unter ca. -20 °C wird der Stromkreis ebenfalls geöffnet, erst bei Temperaturanstieg über ca. -20 °C kann der STB durch den Wiedereinschaltknopf von Hand wieder entriegelt werden. Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt durch Schraubklemmen direkt am verbauten Microschalter, der eine maximal zulässige Schaltleistung von AC 230 Volt / 10 A direkt schalten kann. Der Sicherheitstemperaturbegrenzer ist sehr flexibel einsetzbar und findet Anwendung sowohl in der Heizungs-, Klima-, und Lüftungstechnik als auch in der Kunststoffindustrie, dem Apparate- und Maschinenbau sowie im Ofenbau, in Fernwärmeübergabestationen und zur Temperaturüberwachung in Labor und Klimaschränken. Das Gerät ist zugelassen gemäß DIN EN 14597 und DGRL und hat eine EAC Zulassung.

Technische Details
Geeignet als Wächter	nein
Geeignet als 2 Punktregler	nein
Geeignet als Begrenzer	ja
Max. Betriebstemperatur	150 °C
Einstellbare Einschalttemperatur	60 °C
Einstellbare Ausschalttemperatur	130 °C
Geräteausführung	Aufbaugerät
Ausführung des Sensors	Stabfühler
Anzahl der Kontakte als Öffner	1
Ausführung des elektrischen Anschlusses	Schraubanschluss
Schutzart (IP)	IP54
Schutzart (NEMA)	sonstige
Elektronische Ausführung	nein
Explosionsgeschützt	nein

Lieferumfang:
1 x Jumo - Temperaturschalter Thermostat 60001044 60..130°C
