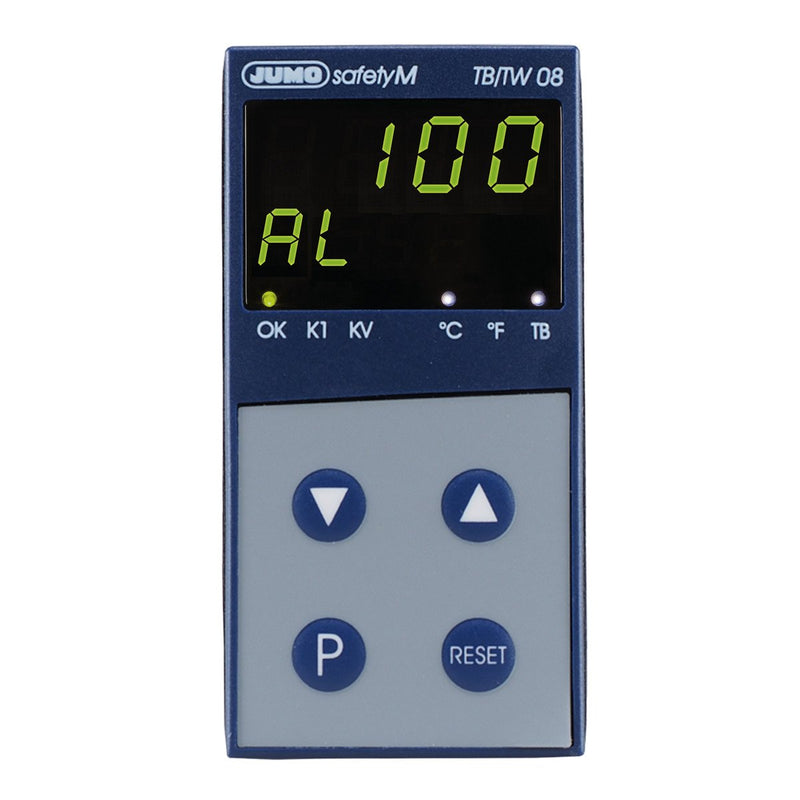

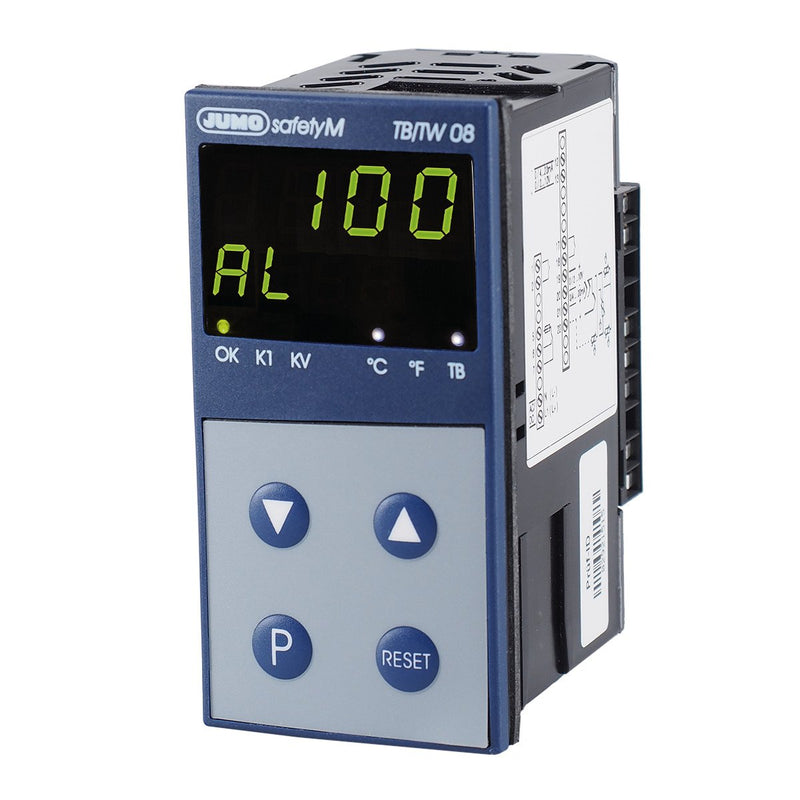

Jumo - Temperaturschalter Temperaturbegrenzer 7011708-0153-1001-23 TW/TB 08

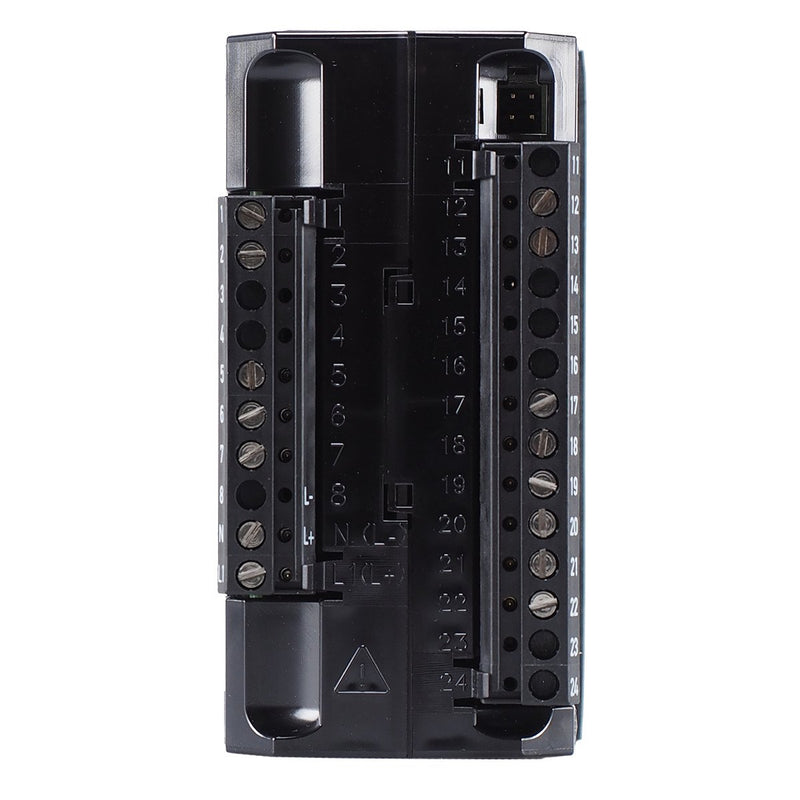

Die freiprogrammierbare Temperaturbegrenzereinrichtung nach DIN EN 14597 im Format 48 x 96 mm ist ausgelegt für einen Spannungsversorgungsbereich von AC 110 bis 240 V, 48 bis 63 Hz, 5 VA. Der Messeingang ist frei konfigurierbar für Widerstandsthermometer, Thermoelemente sowie Strom und Spannungssignale. Temperaturbegrenzer, -wächter überwachen thermische Prozesse in Anlagen auf einen eingestellten Grenzwert. Wird dieser überschritten, so schaltet das eingebaute Relais (mit Schmelzsicherung) die Anlage in einen betriebssicheren Zustand. Die grüne LED OK erlischt und die LED K1 leuchtet rot. Kommt die Anlage wieder in den Gutbereich, muss beim Temperaturbegrenzerbetrieb die Taste Reset gedrückt werden. Als Temperaturwächter konfiguriert setzt sich dieser ohne äußere Einwirkung automatisch wieder zurück. Das Relais KV kann bei einer einstellbaren Temperatur vor Erreichen des Grenzwertes ein Voralarmsignal ausgeben, dessen Schaltzustand über die LED KV zusätzlich angezeigt wird. Das Gerät ist für den Schalttafeleinbau konzipiert und wird über steckbare Schraubklemmen mit einem Leitungsquerschnitt von max. 2,5mm² verdrahtet.

Technische Details
Geeignet als Wächter	ja
Geeignet als 2 Punktregler	nein
Geeignet als Begrenzer	ja
Max. Betriebstemperatur	55 °C
Einstellbare Einschalttemperatur	-200..850 °C
Einstellbare Ausschalttemperatur	-200..850 °C
Schaltdifferenz der Temperatur	0 °C
Geräteausführung	Einbaugerät
Mediumtemperatur	0 °C
Ausführung des Sensors	PTC
Bemessungssteuerspeisespannung Us bei AC 50 Hz	110..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	0 A
Anzahl der Kontakte als Wechsler	1
Ausführung des elektrischen Anschlusses	Schraubanschluss
Schutzart (IP)	IP65
Elektronische Ausführung	ja
Explosionsgeschützt	nein

Lieferumfang:
1 x Jumo - Temperaturschalter Temperaturbegrenzer 7011708-0153-1001-23 TW/TB 08
