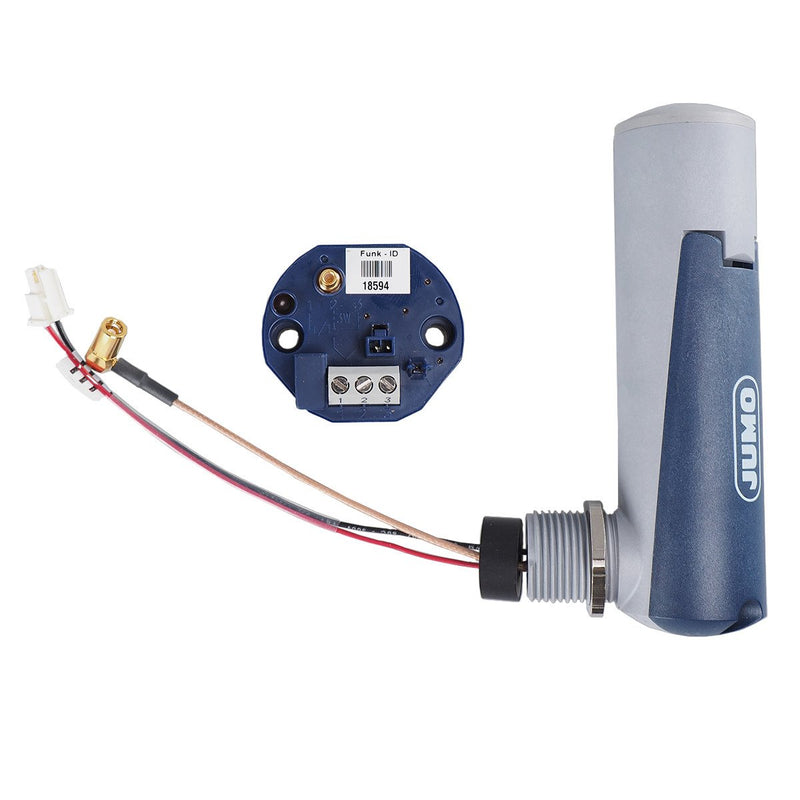

Jumo - Temperaturmessumformer Funkmessumformer 707060/8-10-000 WtransB

Der Kopfmessumformer mit Funk-Messwertübertragung wird in Verbindung mit einem Wtrans Empfänger zur stationären oder mobilen Erfassung von Temperaturen mit Widerstandsthermometern oder Thermoelementen eingesetzt. Alternativ sind Widerstände bis 10 kO, Spannungen bis 50 mV und mittels externem Shunt Ströme bis 20 mA messbar. Kundenspezifische Linearisierungen sind möglich. Die Messwerte werden drahtlos an den Empfänger des Wtrans-Messsystems übertragen. Am Empfänger werden die Messwerte angezeigt und stehen in digitaler Form an der RS485-Schnittstelle sowie als analoge Ausgänge zur Verfügung. Wahlweise können mit zwei Relaisausgängen verschiedene Alarme signalisiert werden. Dieser für den industriellen Einsatz bestimmte Kopfmessumformer besteht aus dem Messumformer mit integrierter Sendeeinheit und einem Antennen-Batterie-Gehäuse. Der Messumformer ist für die Montage in Anschlussköpfe der Form B ausgelegt und arbeitet im Umgebungstemperaturbereich von -30 bis 85 °C. Der Einbau in kundenspezifische Anschlussköpfe ist möglich. Das Antennen-Batterie-Gehäuse ist über eine Verschraubung (M20×1,5) mit dem Anschlusskopf verbunden. Die Sendefrequenz des Wtrans-Messsystems beträgt 868,4 MHz. Diese Frequenz ist weitgehend unempfindlich gegenüber externen Störeinflüssen und erlaubt eine Übertragung auch in rauer Industrieumgebung. Wird empfängerseitig der Antennen-Wandhalter mit der 3 m langen Antennenleitung verwendet, beträgt die Reichweite im Freifeld 300 m. Für die Spannungsversorgung des Kopfmessumformers wird eine Lithium-Batterie 3,6 V, 2,2 Ah (Baugröße AA) verwendet. Zur einfachen Konfiguration und Parametrierung des Kopfmessumformers und Wtrans-Empfängers am PC steht als Zubehör ein Setup-Programm zur Verfügung. Optional kann mit der Online- Chart-Funktion eine Messwertaufzeichnung am PC erfolgen.

Technische Details
Messbereich	-200..600 °C
Analogausgang 0 mA ... 20 mA	nein
Analogausgang 4 mA ... 20 mA	nein
Analogausgang 0 V ... 2 V	nein
Analogausgang 0 V ... 5 V	nein
Analogausgang 0 V ... 10 V	nein
Analogausgang 2 V ... 10 V	nein
Mit Schaltausgang	nein
Geeignet für Reiheneinbau	nein
Konfigurationsfunktion integriert	ja
EMV-Ausführung	ja
Umgebungstemperatur	-30..85 °C
Gewicht	0,035 kg

Lieferumfang:
1 x Jumo - Temperaturmessumformer Funkmessumformer 707060/8-10-000 WtransB
