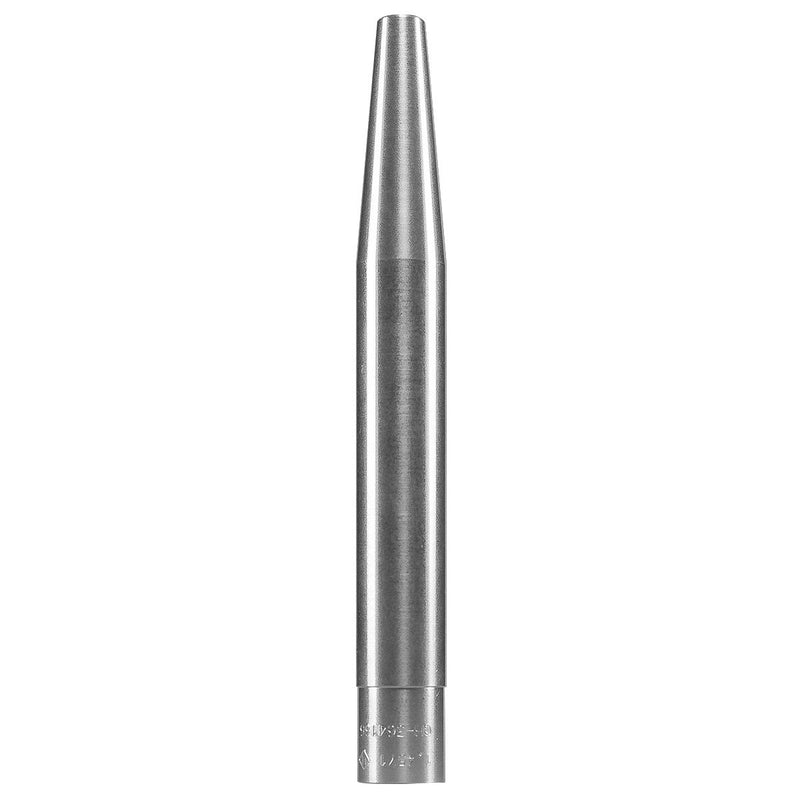

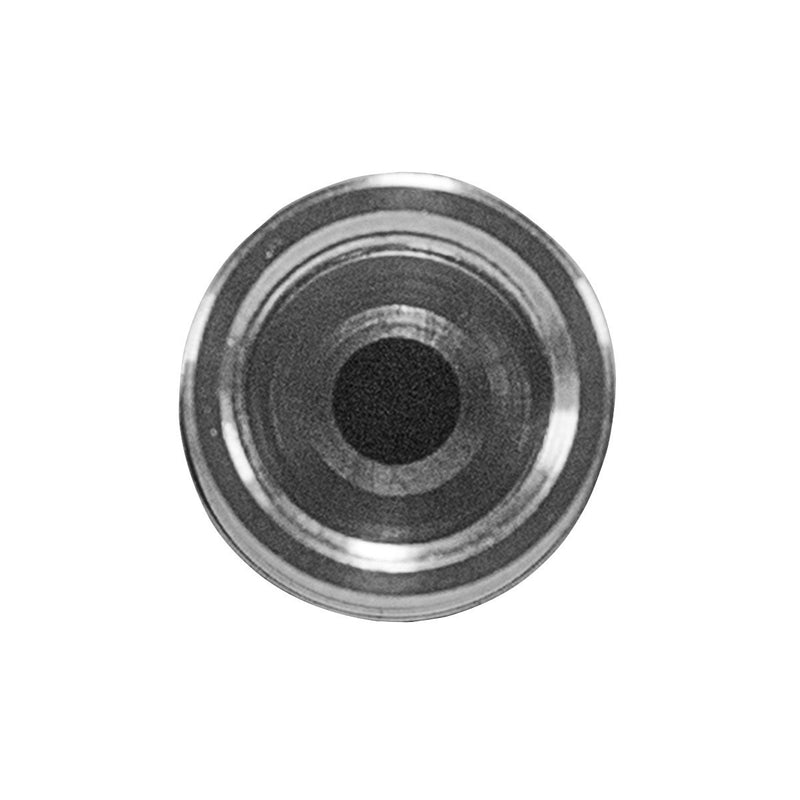

Jumo - Tauchrohr Einschweiß-Schutzhülse 00102673 M18x1,5, 7x65mm

Die Einschweiß-Schutzhülse wird für den Einbau von Thermoelementen und Widerstandsthermometern verwendet, wenn beispielsweise ein Fühleraustausch ohne Systementleerung und/oder Druckbeständigkeit gefordert ist. Die Schutzhülse mit Innengewinde M18 x 1,5 (DIN 43763, Form D4) ist für Temperaturen von 0 bis 500 °C ausgelegt. Der Schutzrohr-Außendurchmesser beträgt 24 mm und ist auf 12,5 mm abgesetzt. Innendurchmesser und Einbaulänge betragen 7 x 65 mm bei einer Gesamtlänge der Schutzhülze von 200 mm. Die angegebenen Maße beziehen sich auf die Thermometer. Als Schutzhülsenwerkstoff kommt Stahl 1.7335 zum Einsatz.

Technische Details
Ausführung	Einzel
Material Tauchrohr	sonstige
Werkstoffgüte	sonstige
Druckstufe Artikel	sonstige
Anschluss	Innengewinde (metrisch)
Nenndurchmesser Anschluss	sonstige
Rohraußendurchmesser Anschluss	24 mm
Innendurchmesser	7 mm
Außendurchmesser	12,5 mm
Einstecklänge	200 mm
Geeignet für Mano-Thermometer	nein

Lieferumfang:
1 x Jumo - Tauchrohr Einschweiß-Schutzhülse 00102673 M18x1,5, 7x65mm
